截圖來自《國家寶藏》第二季20181209期

對古建筑的研究，如同和古人對話，是我們了解歷史的有效手段。同時，古建筑作為人類文明的標志和象征，具有很高的科學、文化和藝術價值。中國地域遼闊，在五千年的歷史長河中，古人將智慧融于建筑，斗轉星移，這些古建筑遺址或藏于山谷田野之中，或藏于鬧市之下，等待著學者們?nèi)グl(fā)掘，去探索“過去的世界”。

目前大量的考古工作在時間上都相當緊迫，或是要配合城市建設，或是要預防雨水等不可控因素的侵襲，因此要求考古工作在不損壞遺址本體的前提下，快速地將這些“斷壁頹垣”上承載的歷史信息完全記錄下來，繪制各種圖紙，進行詳細的古建筑測繪。三維激光掃描技術以其野外工作效率高、還原度高且不接觸遺址本體等特性在古建筑遺址的保護與研究中被廣泛使用。

眾所周知，三維激光掃描技術又稱為“實景復制技術”，是上世紀九十年代中期發展起來的一項高新技術。在測繪領域中，三維激光掃描被稱為繼GPS技術以來的又一次技術革命和創新，它通過激光測量獲取物體的三維表面信息，將古遺址現場“搬”入計算機。三維激光掃描技術在古建筑遺址的保護與研究中能夠真實記錄古遺址發掘現場，再現考古發掘前后的遺址樣貌，為古建筑遺址的后續研究應用提供基礎數據。

主要特點：

1.數據量大。三維激光掃描儀在數秒內可以采集上百萬個點，這是傳統的測量?jī)x器，如經緯儀、全站儀等無法比擬的。

2.非接觸采集。

3.精確度高。

4.受外界影響小。三維激光掃描通過接受自身發射的激光回波信號完成對掃描對象的數據采集，屬于主動式掃描，降低了外界因素的影響。

5.可與GPS系統、外置數碼相機配合使用。GPS定位系統擴大了三維激光掃描的應用領域，而外置數碼相機能以更高像素采集掃描物體色彩信息，使掃描對象信息數據更全面。

FARO Laser Scanner Focus3D X 330

技術規格

根據遺址的具體情況，我們對遺址進行分塊掃描采集，單塊布設球形標靶，多方位、多角度掃描獲取點云數據，力求掃描數據全面、完整。通過對掃描數據的去噪、拼接、賦予色彩等操作，生成古遺址數字模型，并制作古遺址正射影像圖及各方位剖視圖。

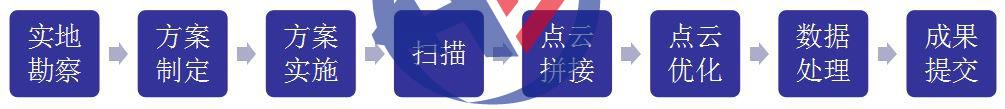

項目流程圖

現場照片1

現場照片1

單塊站點分布圖

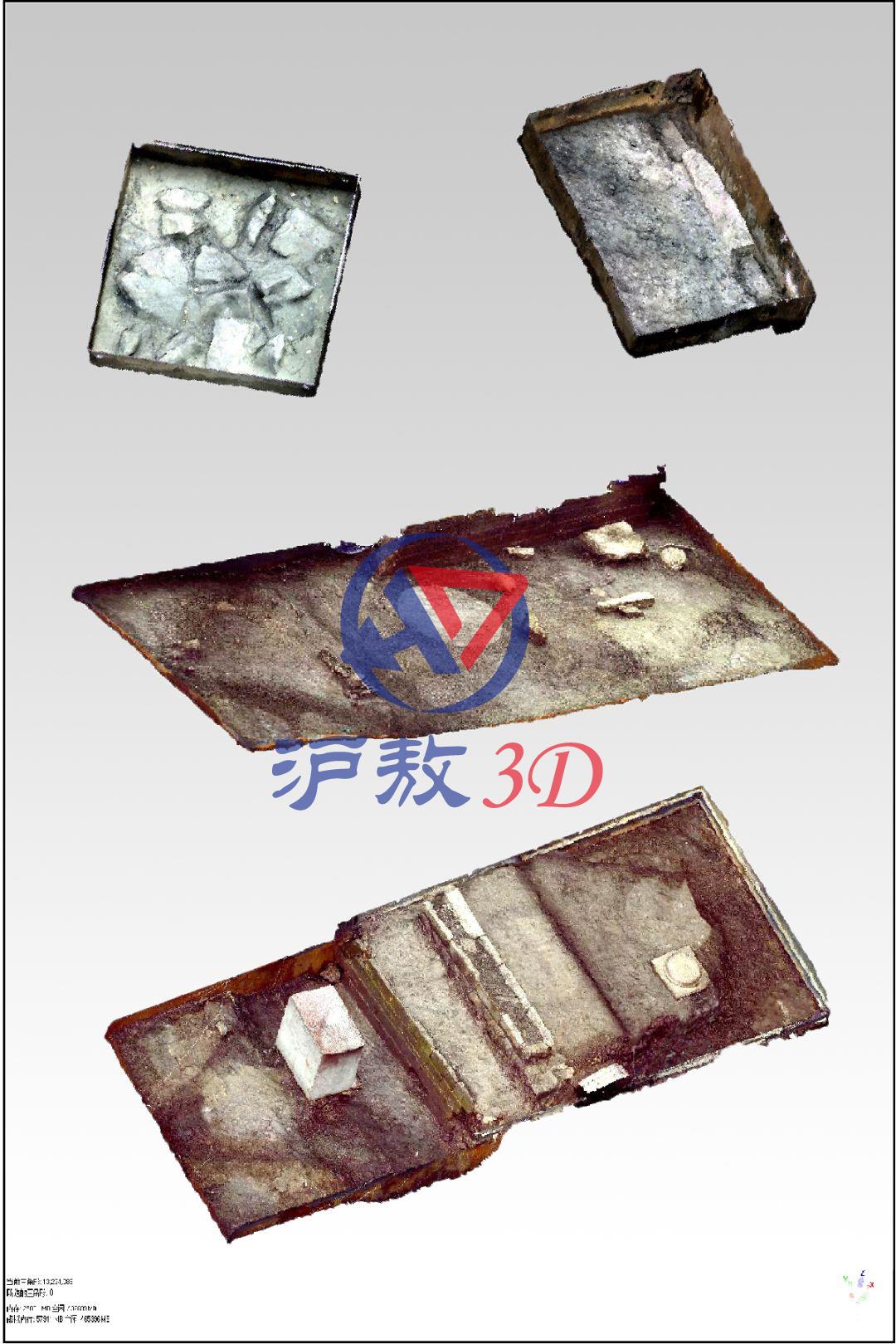

古建筑遺址封裝模型

古建筑遺址三維點云模型（局部）

全景圖（背景作模糊處理）

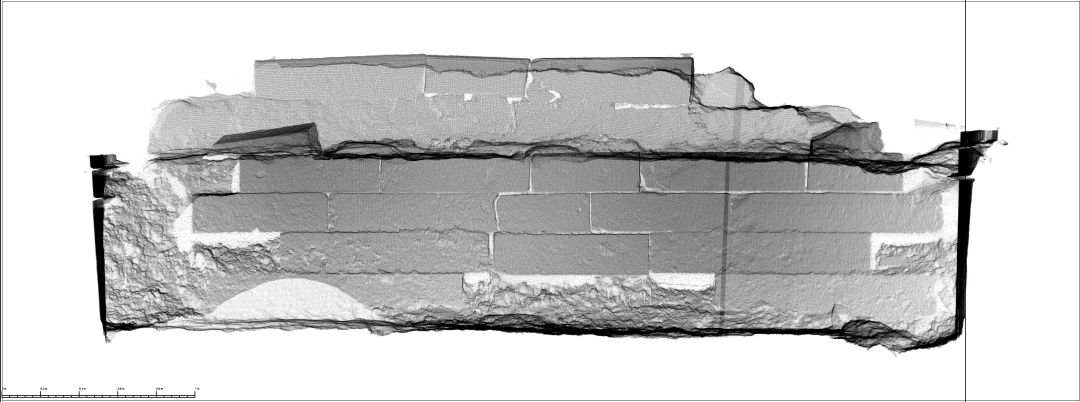

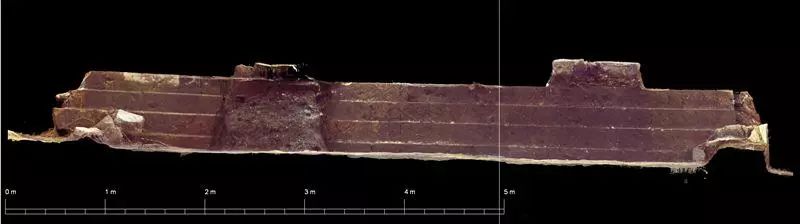

剖面圖
