據新華社新媒體報道，4月23號下午，一場氣勢恢宏的海上大閱兵在青島附近海空域展開，中國人民解放軍海軍成立七十周年多國海軍活動進入高潮。碧海滔滔，艦陣巍巍。航母遼寧艦、新型核潛艇、新型驅逐艦、多型戰機精彩亮相。鋪展在黃海的壯美畫卷，濃縮著人民海軍七十年輝煌征程，輝映出新時代宏偉藍圖。
“大時代催生大發展”，不僅僅是軍用戰艦，我國船舶工業的發展日新月異，正在向“造船強國”的目標邁進。船舶工業的發展離不開科技的支持，三維掃描技術作為高新技術在船舶行業有著重要的應用。
從生產到維護，從零件到軀殼，上海滬敖提供各階段的專業三維掃描服務。上海滬敖通過引進國際先進產品及技術，結合自身對行業的深入了解，以客戶為中心，以行業應用為出發點，致力于提高客戶的工作質量及工作效率，為客戶創造更大價值。
下文就三維掃描在船舶行業的技術應用做相關介紹。
船體改造，即對船體進行重建、著眼于滿足新的功能需求。船體改造是船舶工業的一個重要部分。三維掃描儀能快速地采集船體的三維數據，經過簡單的處理，就可以獲得高精度的船體三維點云模型。我們可以通過三維點云模型快速分析船體的尺寸數據和外形輪廓，或者通過逆向工程，工程師可以輕松得到船體圖紙，進而對船體進行二次設計。
對船體進行改造，勢必會破壞船體的原本結構，采用三維掃描儀在改造前對船體進行數據采集，生成三維模型并存檔，這給后續的復原性工作提供了最有效的參照依據。
無論大小，船體由數量眾多的零部件組裝、焊接而成，零部件的質量直接影響船舶的安全行駛及使用壽命。三維掃描技術在檢測零部件加工精度上相對于傳統的檢測手段有著巨大的優勢。

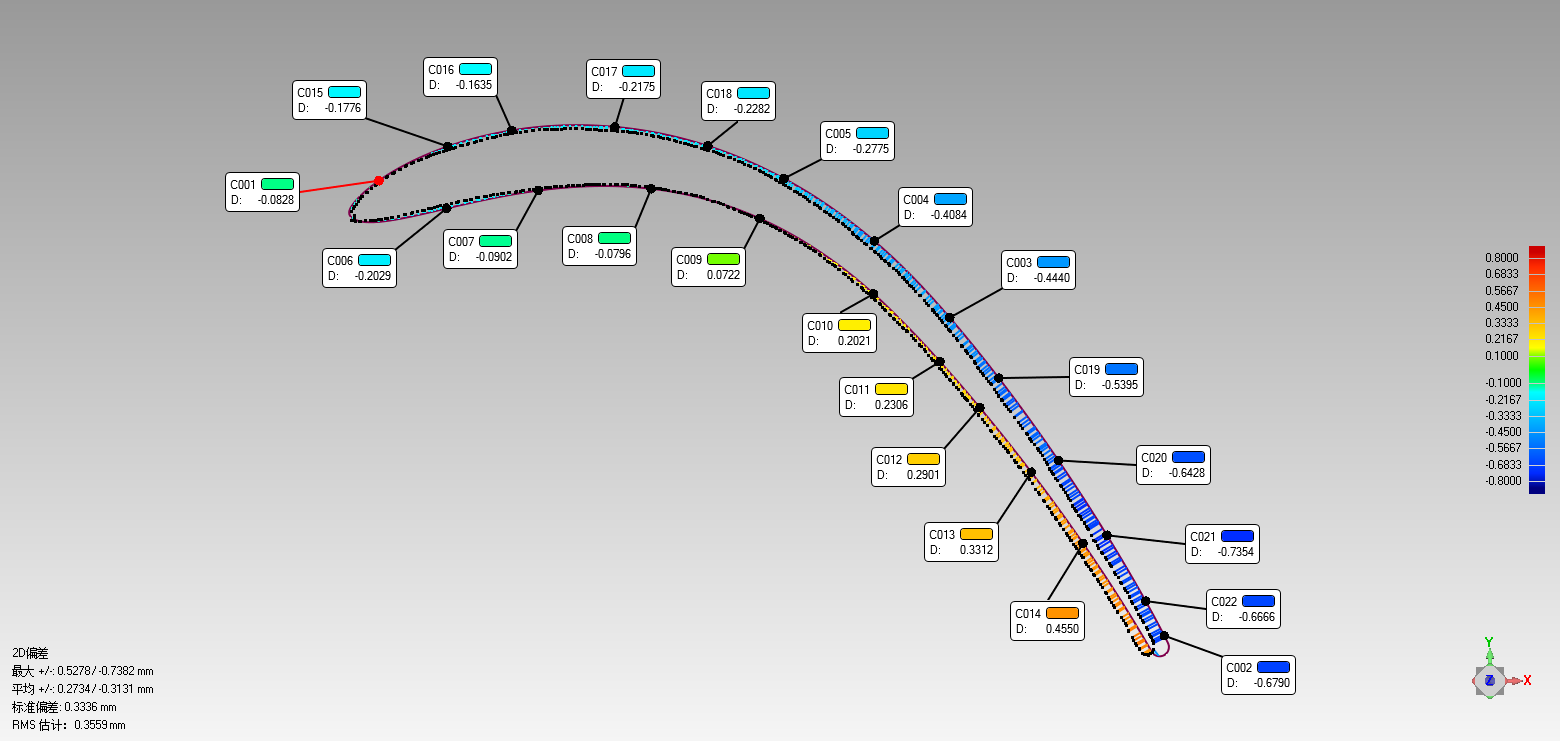

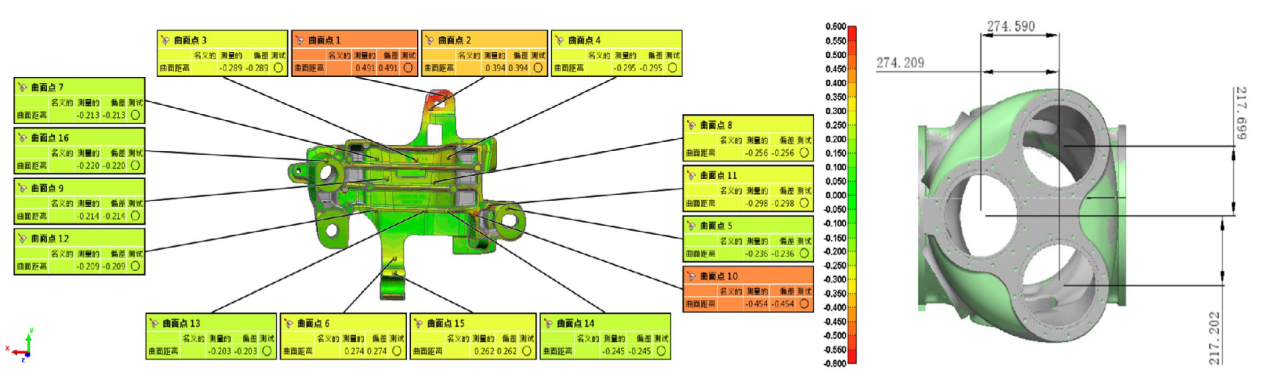

上海滬敖針對不同尺寸、不同精度要求的零部件檢測，采用市場上先進的設備為客戶提供專業三維掃描服務。三維掃描儀以最高每秒上百萬的坐標點采集零部件表面數據，最佳精度可控制在0.01毫米以內。采集的三維點云模型尺寸與零部件一致，運用專業軟件可快速對零部件進行全尺寸分析，或?qū)Ρ攘悴考D紙，快速生成偏差色譜圖，使零部件加工精度一目了然。
船舶長期停留在海面，容易受到海水和海面空氣的侵蝕，定期對船舶進行形變分析是一項重要的工作。三維掃描技術具有獲取數據速度快、無接觸、數據全面等特點，應用該技術開展形變分析工作，可快速判斷出形變區、形變趨勢及形變量，根據數據需求，軟件自動出具相對應的文檔報告，為工程師提供實時可靠的船舶狀態數據。
虛擬裝配在船舶開發、維護以及操作培訓方面具有獨特的作用。利用三維掃描設備對待裝部件進行掃描，建立三維模型并匹配坐標，工程師對同一坐標系下的三維模型在軟件進行裝配操作，在裝配過程中軟件提供實時的碰撞檢測、裝配約束處理、裝配路徑與序列處理等功能，從而使得工程師能夠?qū)α悴考目裳b配性進行分析，在虛擬裝配結束以后，軟件系統能夠記錄裝配過程的相關信息，并生成評審報告供后期的分析使用。虛擬裝配在計算機中完成，節約了大量的人力、物力及時間成本。

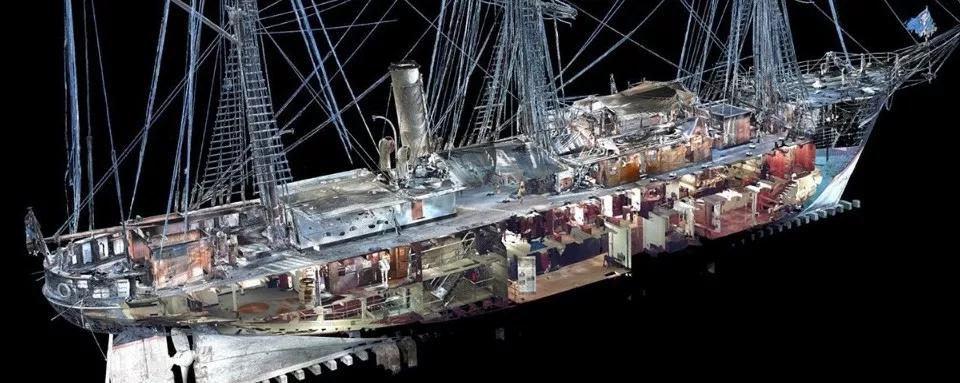

VR，即虛擬現實，在船舶行業，我們通過三維掃描把現實場景“搬”入計算機，配合VR系統，我們在任何場所都能“身臨其境”，進入船舶的每一處地方。以往我們想要了解船舶內部，往往只能通過圖片、視頻等資料，三維掃描的出現，將平面資料三維立體化，從三維掃描、全景拍攝到模型創建，再到模型的優化，添加聲音、動畫等元素形成完整的VR環境，使任何人都能沉浸其中，感受船舶獨有的環境氛圍。
