某特殊鋼模具（上海）有限公司
該公司主要經營生產和加工汽車，摩托車用模具，夾具，模具標準件，銷售自產產品并提供售后服務。
第三方廠家通過三坐標打點的方式來檢測切邊的外形，自檢合格。
該特殊鋼模具（上海）有限公司認為其檢測不全面、不直觀，希望用掃描的方式再做一次全面的檢測。
這次我司采用Creaform HandySCAN 700 手持式掃描儀 進行掃描檢測。
HANDYSCAN 700
2、出數據圖
掃描完成后，將掃描數據與原先設計的數模進行比對，發現切邊有些位置的誤差超過0.2mm, 判定該模具修復不合格，還需進一步修復。
對比檢測分析數據圖
應用前景
在模具行業，三維掃描有著廣泛的應用前景。比如
?新模具的掃描存檔（作為后期模具修復的參考依據）；
?新開模具的加工檢測；
?老模具磨損變形分析 ；
?模具的逆向設計；
?生產產品前可通過提前掃描模具來判定產品是否合格（有芯核的模具）
而本次項目中，我們Creaform的Handyscan三維掃描儀很好的用數據解決了產品爭議。
傳統尺寸測量工具在應用中的不足之處
檢測功能單一
檢測效率低
檢測工作量大
存在檢驗死角
易錯檢漏檢
檢驗報告可信度低
精度、便攜、效率三者不可兼得
三維掃描并非要取代其它的檢測設備，而是能和基礎檢測設備形成互補：
1.零件被檢尺寸越多，三維掃描優勢越大
2.零件結構越復雜，三維掃描優勢越大
3.零件種類越是多樣化，三維掃描優勢越大
Creaform品牌的手持式掃描儀精度高、掃描快，便攜性能高，對此類有較多異形曲面且較繁瑣的模具具有獨特的優勢，能降低不確定性，獲得被測對象的一致性的描述。
某特殊鋼模具（上海）有限公司
該公司主要經營生產和加工汽車，摩托車用模具，夾具，模具標準件，銷售自產產品并提供售后服務。
項目描述
某特殊鋼模具（上海）有限公司的切邊模具長期使用后導致切邊磨損，需發給第三方廠家進行修復（以堆焊+機加工的形式）。第三方廠家修復完成后，該模具廠需要對模具進行檢查，要求切邊往下1mm以內，偏差在0.2mm以內。第三方廠家通過三坐標打點的方式來檢測切邊的外形，自檢合格。
該特殊鋼模具（上海）有限公司認為其檢測不全面、不直觀，希望用掃描的方式再做一次全面的檢測。
這次我司采用Creaform HandySCAN 700 手持式掃描儀 進行掃描檢測。

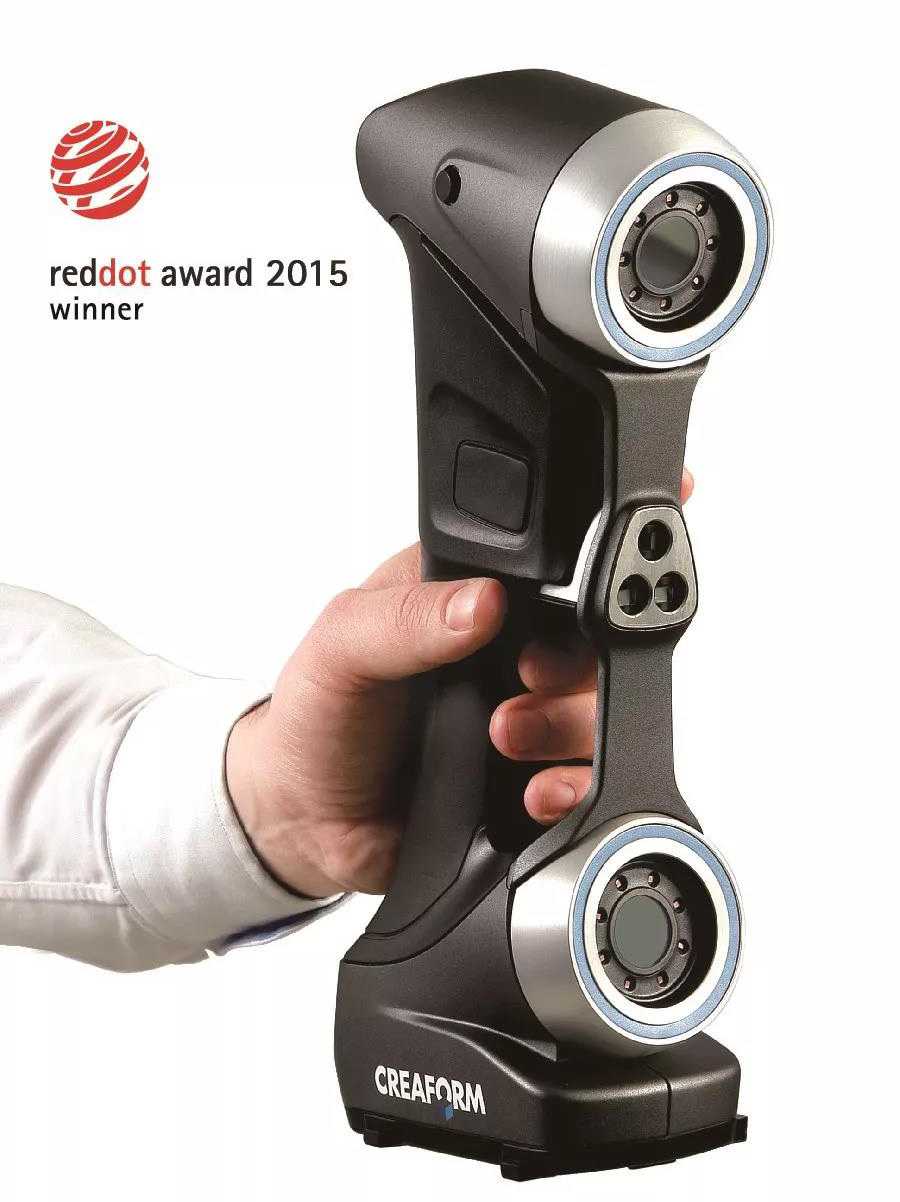

HANDYSCAN 700

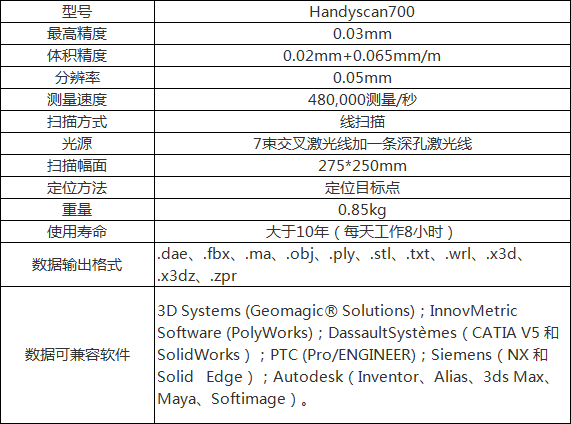

Handyscan是世界上第三代的手持式三維激光掃描系統, 通過專利的自定位技術,可以手持該掃描儀到任何地方快速完成三維數據的采集, 廣泛應用于三維CAD 數模與物體的對比檢測及逆向工程。
項目過程

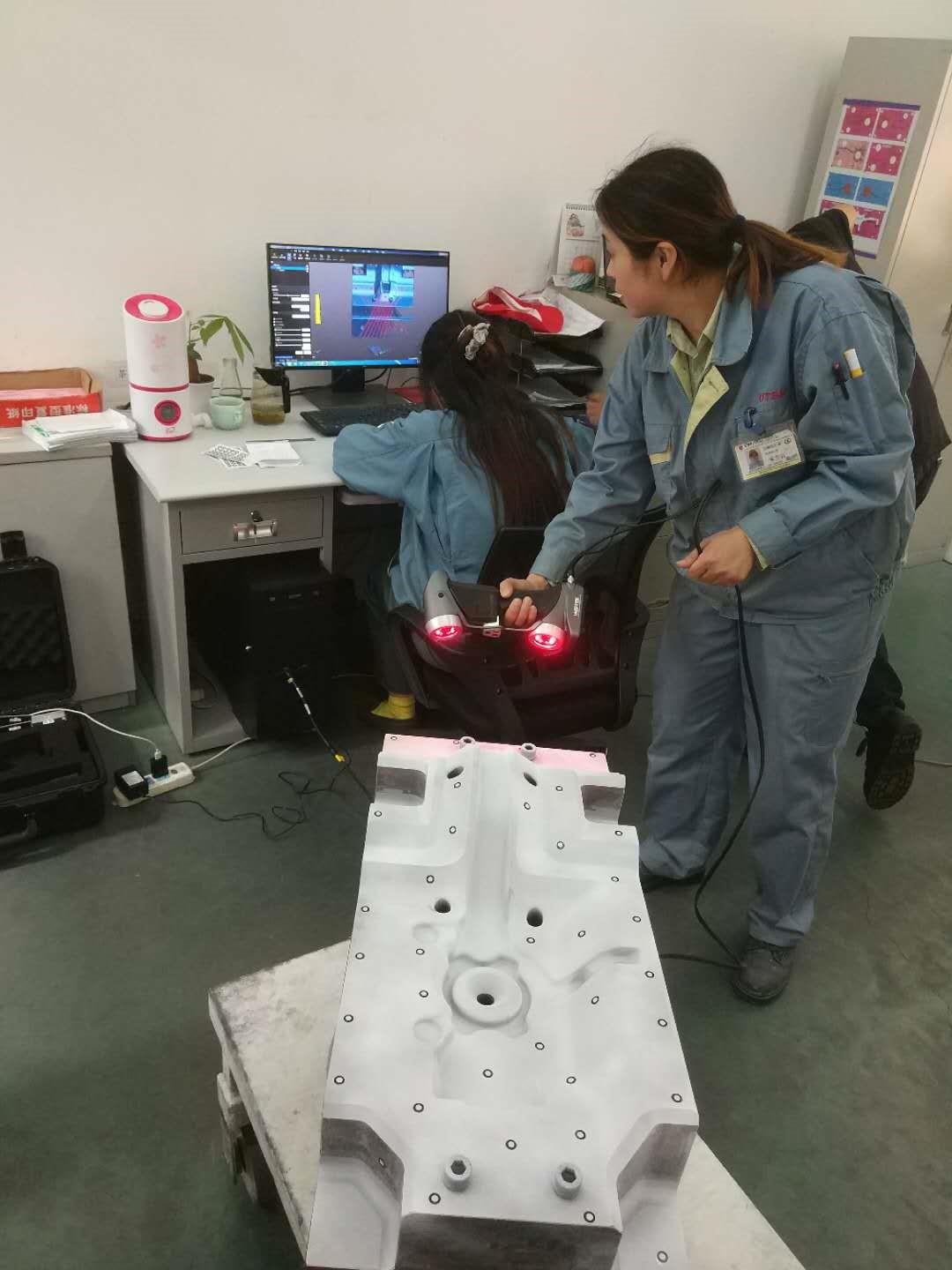

1、現場貼點掃描，二十分鐘內就完成了掃描2、出數據圖
掃描完成后，將掃描數據與原先設計的數模進行比對，發現切邊有些位置的誤差超過0.2mm, 判定該模具修復不合格，還需進一步修復。

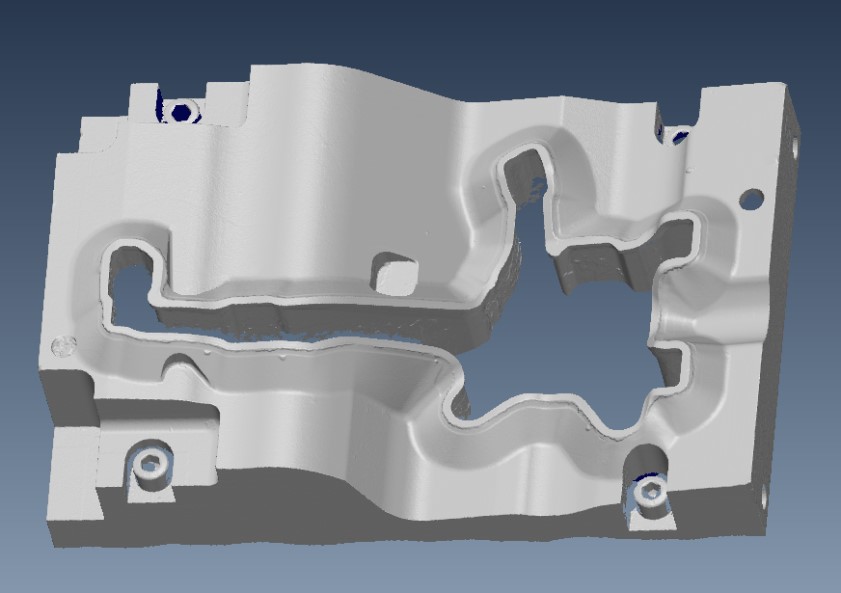

模具STL數據圖

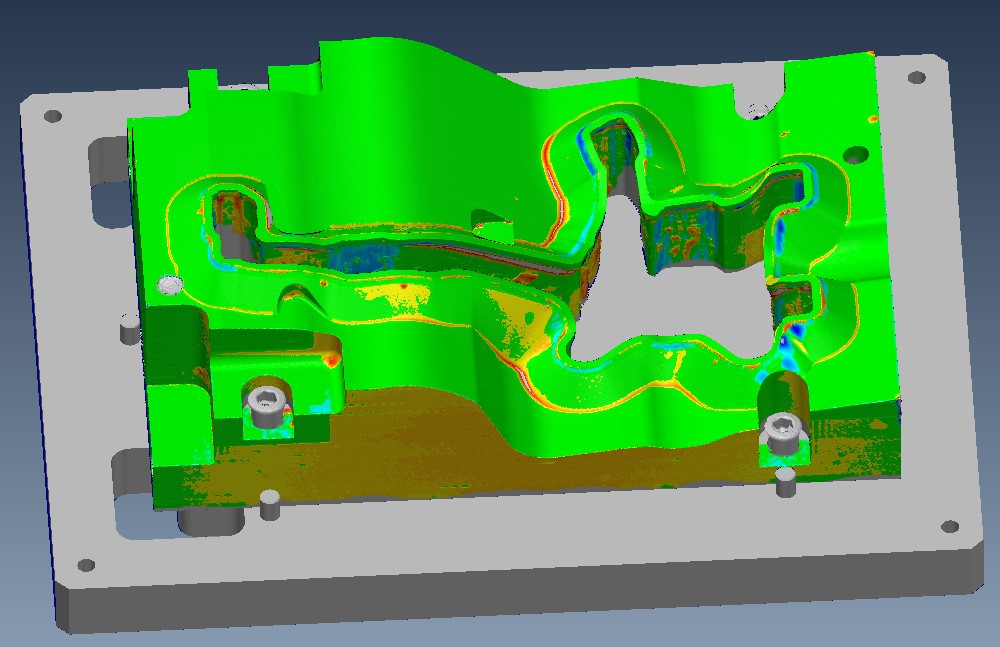

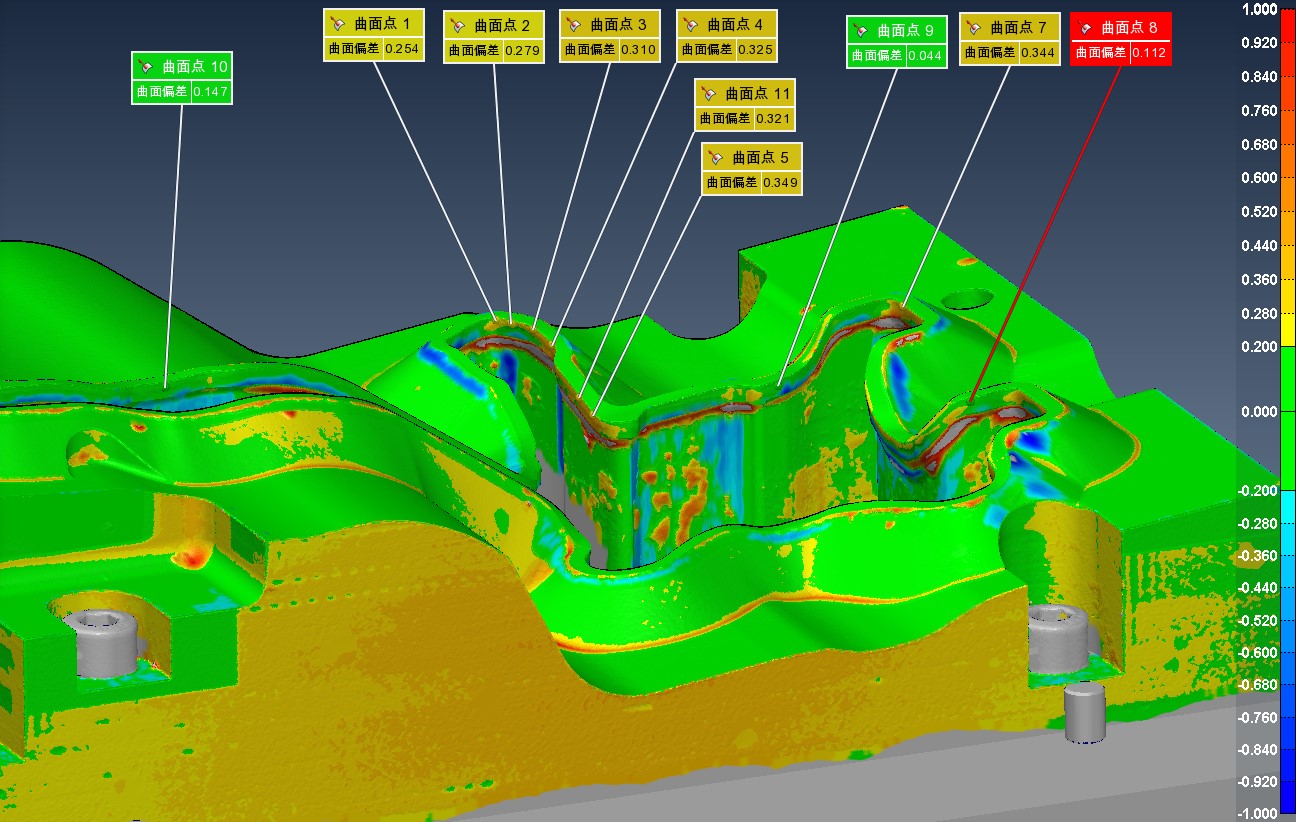

對比檢測分析數據圖
應用前景
在模具行業，三維掃描有著廣泛的應用前景。比如
?新模具的掃描存檔（作為后期模具修復的參考依據）；
?新開模具的加工檢測；
?老模具磨損變形分析 ；
?模具的逆向設計；
?生產產品前可通過提前掃描模具來判定產品是否合格（有芯核的模具）
而本次項目中，我們Creaform的Handyscan三維掃描儀很好的用數據解決了產品爭議。
傳統尺寸測量工具在應用中的不足之處
檢測功能單一
檢測效率低
檢測工作量大
存在檢驗死角
易錯檢漏檢
檢驗報告可信度低
精度、便攜、效率三者不可兼得
三維掃描并非要取代其它的檢測設備，而是能和基礎檢測設備形成互補：
1.零件被檢尺寸越多，三維掃描優勢越大
2.零件結構越復雜，三維掃描優勢越大
3.零件種類越是多樣化，三維掃描優勢越大
Creaform品牌的手持式掃描儀精度高、掃描快，便攜性能高，對此類有較多異形曲面且較繁瑣的模具具有獨特的優勢，能降低不確定性，獲得被測對象的一致性的描述。
