本項目為該客戶對其生產的風力發電機上的玻璃鋼風車葉片進行檢測。

我國的風力發電機葉片的材質基本為玻璃鋼，其質量輕、強度高、耐腐蝕性能好。

由于風力分布不均勻，風力發電機的葉片在靠近地面和在風力發電機上部時會承受到搖擺不定的風力負荷，所以，風車葉片的幾何形狀對適應、承受不均勻風力載荷起著非常重要的作用。

因此，該企業對實際產品與理論尺寸之間的偏差數值十分重視，希望能得到一個精確的檢測數值。

此風車葉片為玻璃鋼材質，長度將近5米。

檢測首要難點在于產品全身都是曲面，采用傳統方法很難檢測。這時采用掃描+檢測就是比較合適的選擇了。

另一難點在于，因?yàn)槿~片太大，如果采用市場上一般手持式掃描儀進行掃描的話，兩面都需要貼掃描標記點，這將花費很長時間。

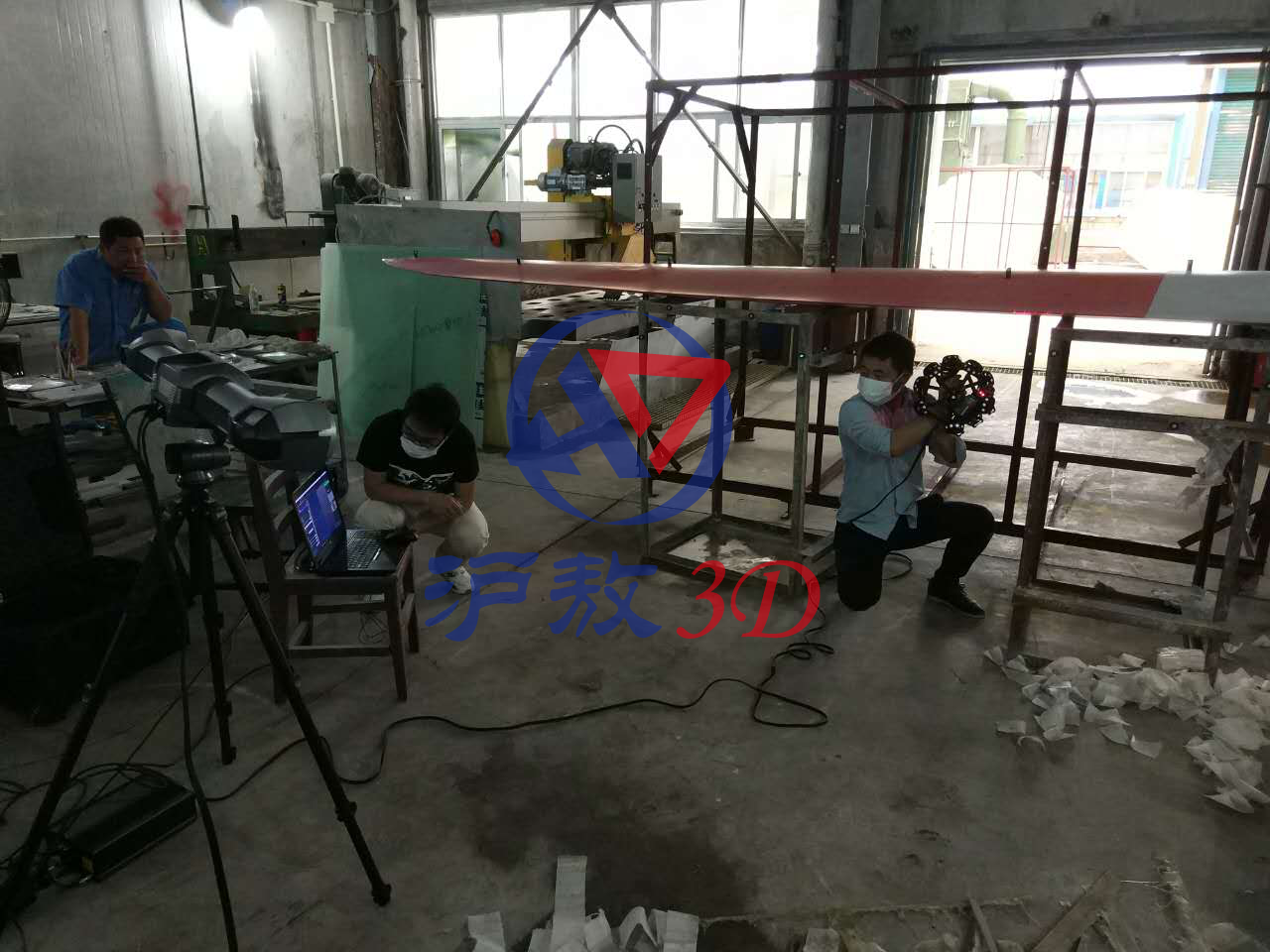

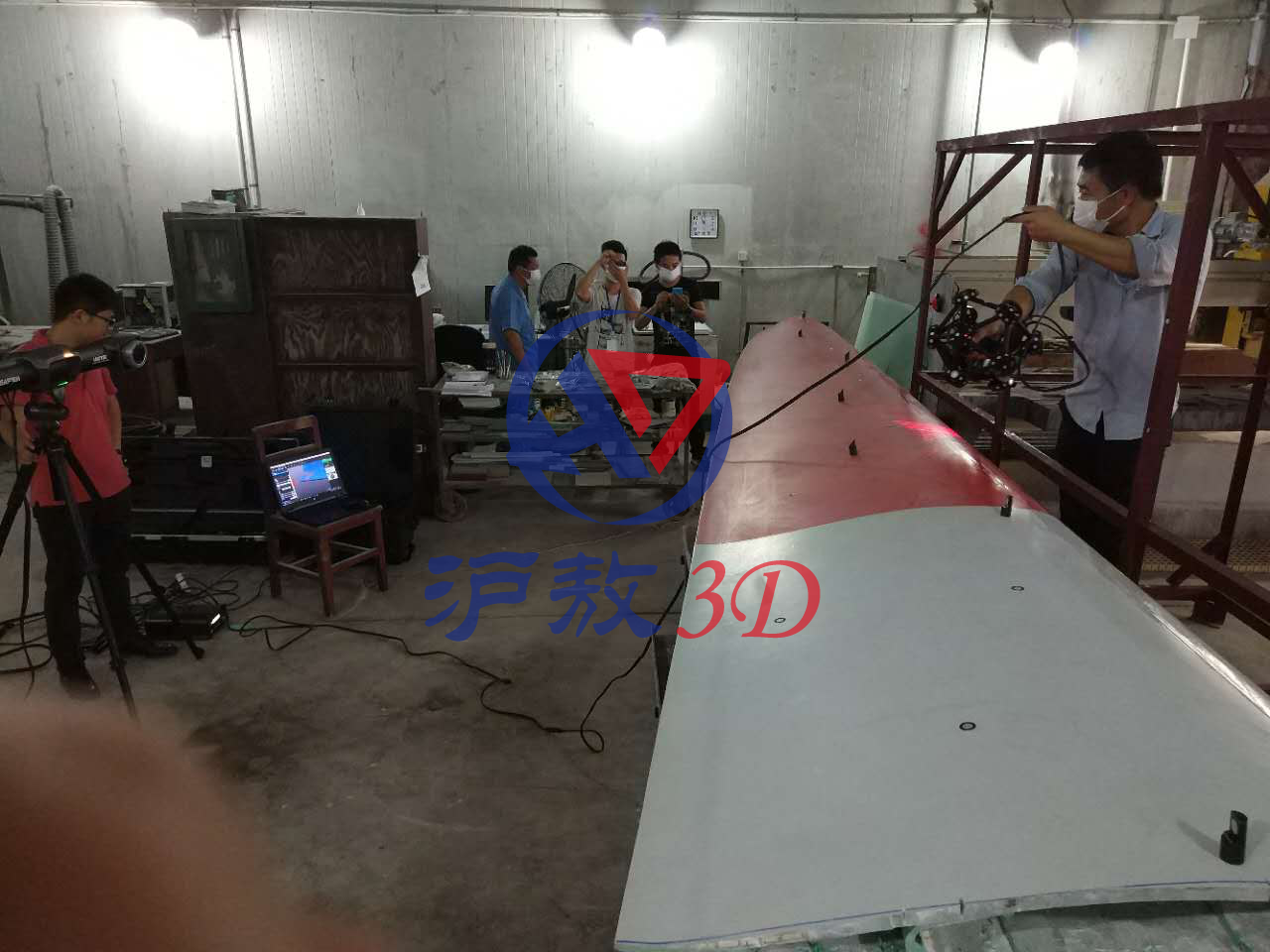

我司技術工程師給客戶制作的專業三維掃描解決方案，選用Creaform品牌的MetraScan 型號掃描儀，該款掃描儀采用攝影測量的方式無需貼點，只要在葉片及鐵架上放置多個標靶進行定位即可。耗時非常少，本次總共花了50分鐘即完成了掃描。

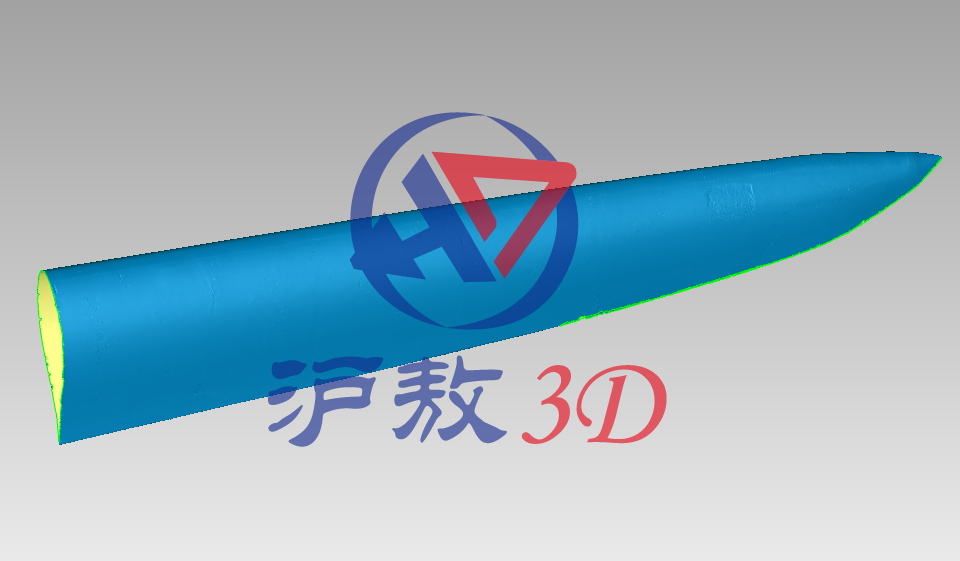

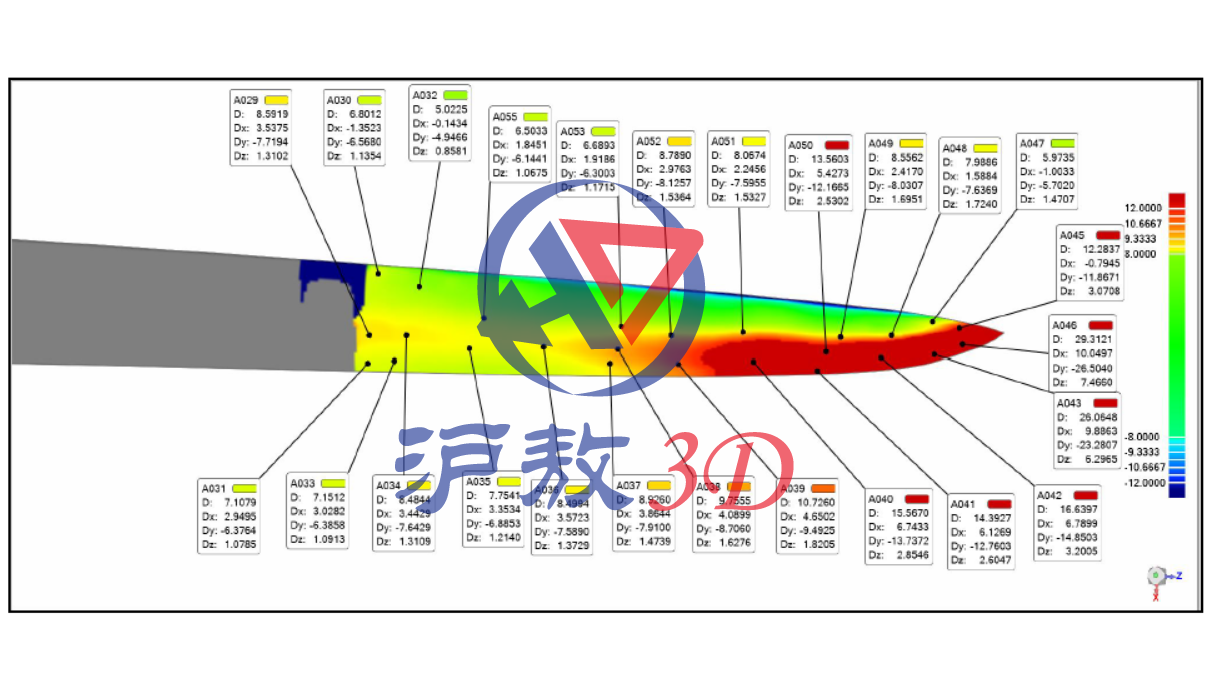

在得到葉片的三維模型后，將其導入第三方檢測軟件中，與設計數模進行比對，測量出各處偏差值。從而幫助客戶找到產品尺寸問題，指導改進生產。

從某種意義上講，沒有檢測，就沒有產品的質量。

現代工業測量, 要求更快的測量速度和更高的測量精度，而三維掃描儀與尺寸檢測的聯系十分緊密，Creaform品牌的MetraScan 手持式掃描儀，不用貼點，掃描快，縮短項目時間，可精確測量0.2-10米的部件，在大尺寸部件掃描測量上有獨特的優勢。

除了應用于檢測以外，也可延伸應用于復雜模具的驗收等，這種借助傳統方法很難解決，沒有一個良好的判斷標準，而三維掃描可以準確得到物體的三維全尺寸數值，并利用計算機構造出相應的數字模型，對測量模型和數字化模型進行對比和分析，給出檢測報告，幫助工程師和檢測人員判斷。

可以說， 三維掃描儀與機械工程檢測技術的發展與生產和科學技術的發展密切相關，生產發展需要不斷提出檢測技術的新任務、新課題，是檢測技術發展的動力。

“
