三維激光掃描作為一種新的測量技術手段，應用是十分廣泛的。目前已經應用比較成熟的領域有測繪、建筑、礦產、交通、林業、規劃、文物保護、工業等。今天我們就主要來看一下三維掃描在建筑行業的應用。

作為一種全新的測繪手段，三維掃描擺脫了傳統測量無法逾越的限制，并讓測量結果精細度提高到一個新的層次。如建筑施工時土石方階段的快速方量數據獲取及監測，土建階段的施工空間質量檢測，安裝工程和裝飾工程階段的施工現狀分析，竣工驗收階段的客觀數據比對等等。

三維激光掃描儀提供了快捷的測繪手段，并將現場測量數據高精度、完整地帶回辦公室供細化測繪、設計規劃、研究計算、場景仿真等進一步應用。測量結果不僅包含特征點幾何特性，而且連同現場對象的細節特征，甚至對象的顏色信息以及完整的三維空間結構都保存下來。實現全面、可視化、精準測量結果，完全可以在辦公室電腦中進行細化測量和勘察，減少野外數據采集的工作量和采集時間。下面我們通過兩個三維掃描在建筑行業應用的案例來了解一下。

1、三維激光掃描技術在建筑立面測繪中的應用

傳統的建筑立面測量使用“全站儀免棱鏡測量”與“手繪草圖”相結合的方法。使用全站儀測量出門窗等結構的每一個角點，并輔以草圖說明，內業處理時將三維坐標轉換成立面的二維坐標，繪制出建筑立面的CAD文件。

這種作業方式在遇到古建筑等結構系統較為復雜的情況時，需要測量的結構點非常多，工作量大且不容易記錄，效率較為低下。因此，有必要對原有的工作流程進行改進，以勝任更多類型建筑的立面測圖任務。

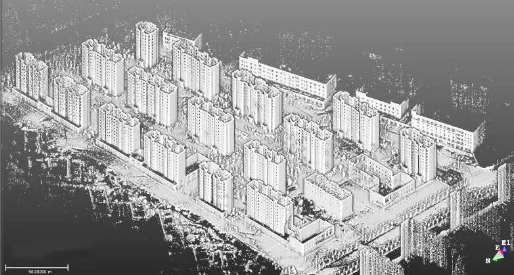

三維激光掃描技術，又稱實景復制技術，該技術可以快速重建出整個建筑物的全部空間幾何特征，以1:1的真實比例呈現在計算機中，其數據格式為高密度、高精度的點云數據，利用該數據結合相關軟件可以快速精確地制作建筑立面圖形。

 為了保證原始數據的精度以及工作的便捷度，外業掃描宜采用架站式三維激光掃描儀。內業制圖可以使用支持點云的制圖軟件，也可以直接使用專業的點云處理平臺。

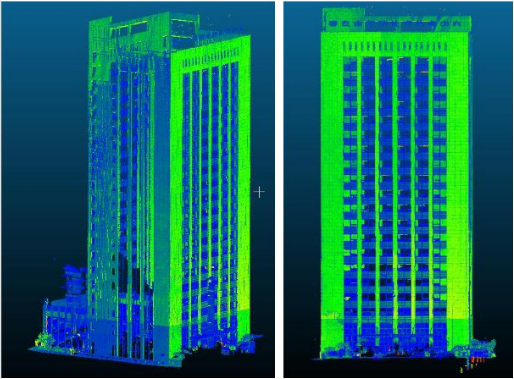

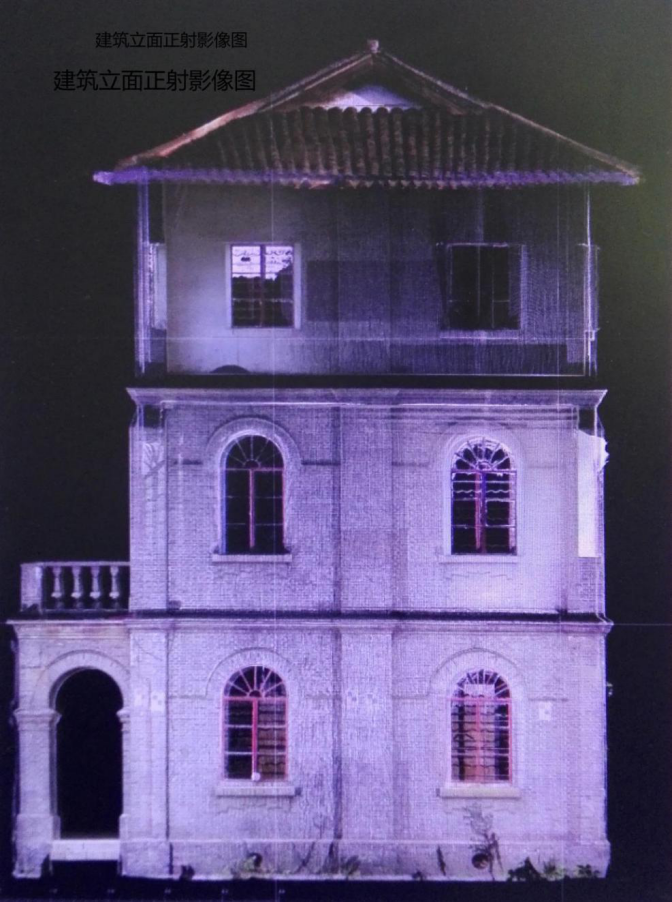

使用三維激光掃描技術獲取建筑物完整點云，能夠保證立面測量的繪圖質量，一套數據即可完成繪圖、調繪、質檢等多種用途。激光掃描儀在較短的時間內即可獲取整個全景視野中的所有三維信息，比全站儀免棱鏡觀測結構點的效率高出幾十倍，同時結合 點云處理軟件，可以根據建筑立面點云高效制作建筑立面圖。精確詳細的立面圖，能夠?yàn)榻ㄖ锏闹卫恚蘅樇懊阑忍峁?shù)據支持，尤其是在城市建設和歷史建筑保護項目中作用更加明顯。因此基于三維激光掃描技術的建筑立面測圖方案值得在行業內進行推廣應用。

2、三維激光掃描儀在建筑竣工測量中的應用

三維掃描儀在竣工勘驗中應用的工作流程，分為三大步驟：點云數據獲取——點云數據預處理（數據配準、噪點去除）——模型構建（算法選擇、模型建立和紋理鑲嵌）。具體流程如下：

（1）點云數據獲取

掃描前根據需求擬定掃描的布局，進行系統參數設置，確定掃描精度和掃描幀數等參數。根據現有的測量條件和測站點位置選擇合理的模型拼接方式，使掃描效果達到最佳。

（2）點云數據預處理（數據配準、噪點去除）

外業數據采集完成后對獲取的點云數據和影像數據進行預處理，包括配準和去噪兩個過程，去噪是應用過濾算法剔除原始點云中的錯誤點和含有粗差的點。之后進入內業點云數據配準步驟，即將兩個或兩個以上坐標系中的大容量三維空間數據點集通過特征點轉換到統一坐標系中的數學計算過程。

（3）模型構建（算法選擇、模型建立和紋理鑲嵌）

1.數據處理完成后，進入建模階段，首先進行數學算法的選擇，算法選擇的恰當與否決定最終模型的精度和和數據表達的正確性。

2.通過計算機直接對實體進行自動建模，通過自動化的軟件平臺，用獲取的點云強度信息和相機獲取的影像信息對模型進行紋理鑲嵌。
