“數字化工廠”是“工業4.0”的標志之一，為此各大企業紛紛順勢而為，建立符合自身行業特點的數字化工廠，而在這個過程中，三維掃描發揮著重要的作用。

三維掃描技術通過光學測量獲取物體的三維表面信息，將工廠空間內所有光源可視信息1: 1地“搬”入計算機。三維掃描技術具有采集速度快，非接觸，長距離，高精度，安全性高和自動化等特性。采用三維掃描技術進行測繪，可以節約大量的現場工作時間，即保證了測繪安全，又不耽誤工廠生產。

三維掃描在數字化工廠中的應用眾多，包括三維建模、工廠平面圖繪制、工廠改造與維護、設備位置校準、新增管線設備位置干擾性分析及廠區沉降檢測等。下面一一為大家介紹以下。

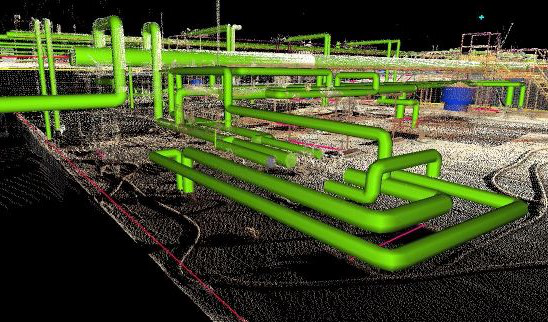

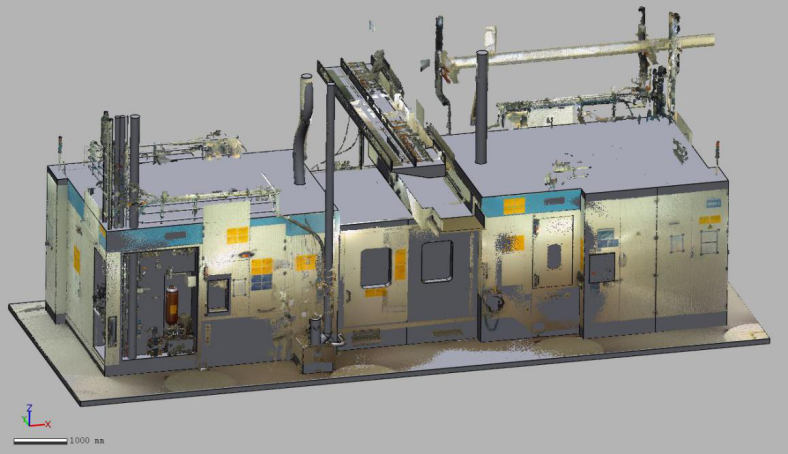

1、三維建模與可視化管理

三維模型是數字化工廠的基礎。現代化工廠建筑通常較為復雜，廠房內部安裝有大量設備，如何快速準確獲取工廠車間及其機床設備模型，一直是實現數字化工廠的難點。三維掃描成為解決這一難點的最佳途徑。目前，市場上大量的三維軟件支持三維點云模型的導入。借助點云數據可快速、準確繪制出工廠及管線設備模型，實現虛擬仿真及工，廠可視化管理。

2、工廠平面圖繪制

在三維掃描出現前，技術人員通過傳統的測量方式(全站儀)來記錄工廠的尺寸數據。傳統的測繪方式相對繁瑣，三維掃描技術將工廠“搬入” 電腦，通過三維掃描得到的三維數字模型與工廠建筑的實際尺寸一致，將該模型導入三維軟件，可以快速、準確得到工廠各方位的CAD平面圖紙。

3、工廠規劃、改造與維護

市場經濟的不斷發展，使得傳紙的工十星間與市場產品的需求至及規模不匹配。為解決這一矛盾，提擊產的，改善生產效率成為關鍵問題。這使得工需要進行重新規劃，對現有裝備、管線進行改造免年護。通過三維掃描立體呈現工廠實況，有助于工程師準確掌握工廠信息，做出最銷確的規劃或改造方案。

4、設備位置校準與數字裝配

現代化工廠生產時，大量設備必同工作，對各設備相對空間位置行著產格的要求。在生產線經過調達到生產要求時，可對生產線進行三維掃描，準確記錄各設備相對容同位百信息，小長時間生產后校準提供對此數據，時，可在三維模型中進行虛擬數字轉西，將新增設備模型放入生產線模型中，進行空間位置分析，模擬安裝。

5、新增管線、設備位置干擾性分析

    隨著生產需求的變化，工廠將在現有條件下進行管道數量增加、管道路線改變及新增設備等工作。三維掃描為這些工作的可行性分析提供可靠數據。在毫維模型的基礎上，可進行干擾性分析，確定新增管道或設備是否符臺場地的需要，并設計合活進場路線，這方式節約了大量的人才、物力及時間成公。

6、廠房沉降或變形檢測

類似工業產品的加工尺寸對比檢測，廠房在三維掃描技術的支持下也可進行形變分析。利用三維掃描技術完成現場的現狀掃描，得到三維點云模型。不同時段的點云模型數據或點云模型數據與理論CAD模型皆可進行對比，可直觀、精確的完成廠房沉降或形變分析。
