消費者追求品質和時尚的需求使制造領域發生了一系列變革，最明顯的是產品的質量控制標準越來越嚴格。而這些變化又對檢測行業提出了更高的要求，傳統的測量或檢測設備（如三坐標、激光跟蹤等）不僅價格高昂，而且測量和檢測過程相當繁瑣，耗時很長。

使用三維掃描儀或攝影測量系統獲取產品的三維點云數據，配合專門的三維檢測軟件，對產品的外形進行快速的三維檢測，即可實現品質檢測，進而提升產品質量的目的。三維掃描儀獲取的點云數據，還可以與傳統的關節臂測量機以及三坐標測量機的打點數據進行無縫銜接，多種測量設備協作運用，可以解決各種復雜工件的測量和檢測問題，并且檢測時間大幅縮短。

技術流程僅4步完成工件三維檢測，全程自動化程度高：

1. 三維掃描，或者使用三維掃描儀獲取三維掃描數據；

2. 在檢測軟件導入3D掃描數據與原始CAD設計模型，自動多方式對齊；

3. 檢測軟件創建偏差顏色圖譜,并測量尺寸與公差(GD&T)；

4.  自動完成檢測報告,進而顯示檢測結果。

而在技術上面優勢也很突出，自動化檢測，高精度處理，快速，無論工件大小與復雜程度，平均檢測在15分鐘以內。兼容性強，支持來自三維掃描儀、測量臂、追蹤設備、CMM的數據，能簡便地對齊來自多臺測定儀的坐標系。

生產過程中只有各個環節都嚴把質量關，才能最終實現零缺陷。

用三維掃描進行檢測優勢在于

1、極大地提高了檢測效率，同批多個零件的檢測可以實現批量化檢測。

2、減少了工作人員在檢測過程中出現漏檢，錯檢等情況，可以及時地更正。

3、對檢測人員的專向技能要求比較低，操作簡單，容易上手。

4、可以輸出PDF報告，直觀的表達測量數據以及測量位置。

以下例舉3個案例供大家有個直觀的印象。

案例一：三維掃描在大型壓力容器檢測方面的應用案例

     現在許多公司對產品的精度要求很高。因壓力容器產品體型較大，在生產制作過程中對封頭部件的細節尺寸難以控制，存在金屬回彈導致外觀變形、安裝孔位對不上等一系列品質問題。由于人工檢測過程繁瑣、速度慢、工件難以移動、 存在漏檢等問題，壓力容器的檢測可以選擇高精度的手持式激光掃描儀進行掃描全尺寸檢測。

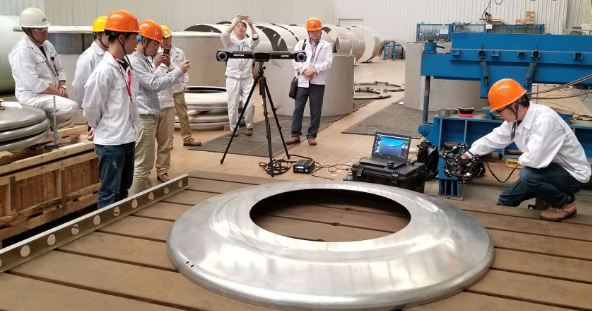

檢測過程大致如下：首先進行現場掃描，大概十分鐘就可以完成，無需貼標志點。接著，掃描完成后出數據圖進行檢測分析，檢測結果顯示該產品扭曲變形，局部區域誤差超過2.5mm，判定加工誤差過大，需返廠修復。

案例二：三維掃描技術在形位公差分析的應用案例

本案例主要針對電動開關制造企業，開關產品為上下兩蓋的塑料件，由于塑料在制造成型時會發生熱塑性變形等不定干擾因素，會影響到最終的裝配效果。為了保證最終產品的精準度，需評估一系列關鍵裝配位置的形位公差以及相對的配合尺寸的吻合度。以往該行業的常規檢測方法為采用人工測量空間尺寸，需要配備很多形位公差檢測儀器(高度尺帶百分表(測平行度)，方箱(測垂直度)，偏擺儀(測軸類同軸度、跳動)，塞尺(測平面度)，圓度儀，等)，工序繁多復雜，對使用人員的專業性要求比較高且檢測效率過低。

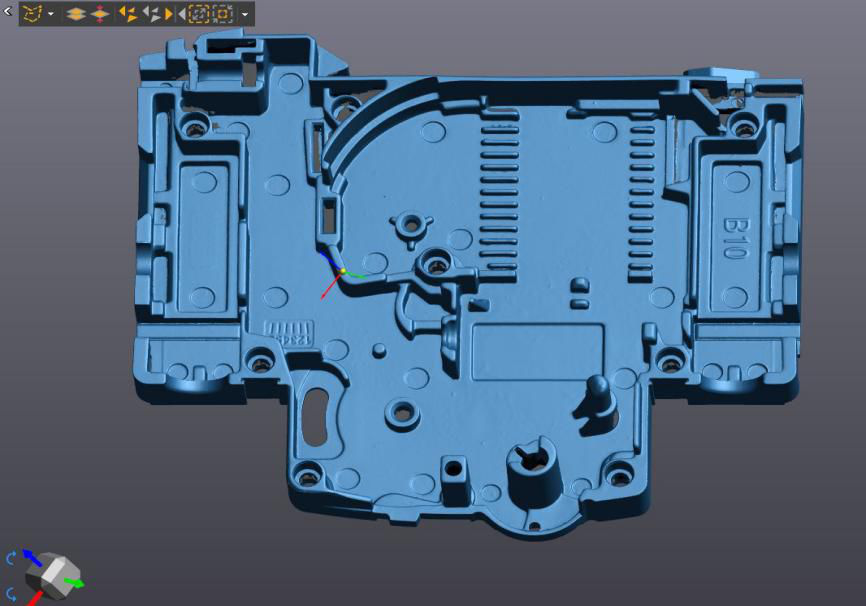

我們采用高精度，高分辨率的三維掃描儀，通過掃描獲取殼體三維數據；

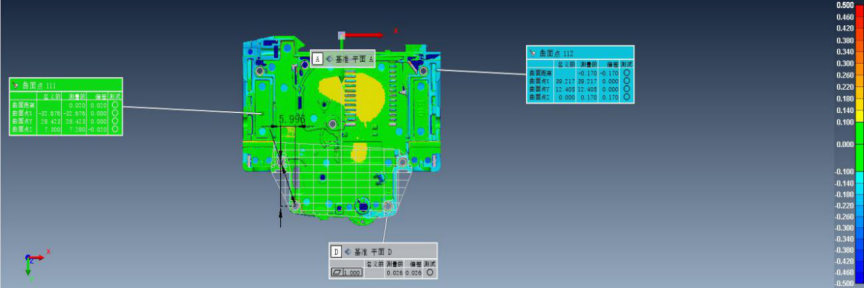

在專業分析軟件中，評估關鍵位置尺寸以及裝配面的形位公差；并通過與產品設計CAD數模對比分析色譜圖來分析產品的制造誤差；

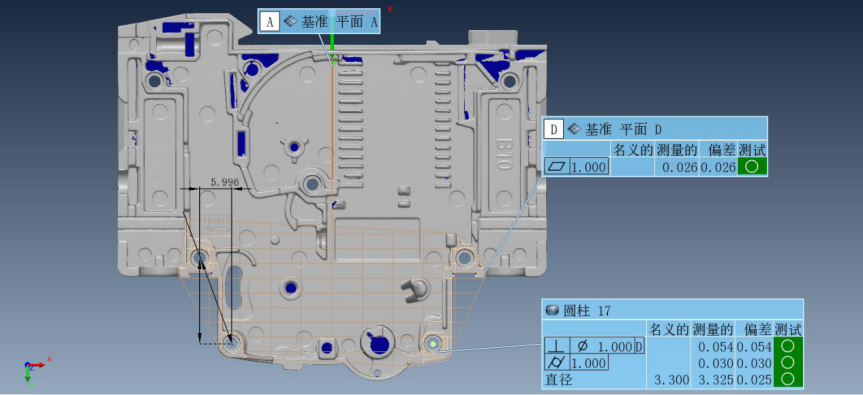

通過直接提取客戶需要分析的特征元素,來依次分析形位公差是否滿足要求。

 指定位置距離和角度測量：選取關鍵的配合面，進行空間尺寸的分析，查看他們的吻合度。

方案三：三維掃描對汽車輪胎硫化膠囊檢測

在輪胎制造過程中，除了成型工序?qū)喬サ钠胶庑杂兄匾饬x外，硫化工序也是至關重要的。

輪胎硫化膠囊是輪胎硫化的工具，通過內部充壓縮氣、充氮氣或過熱水，使膠囊伸張，撐起輪胎膠胚形成內壓硫化輪胎。如果膠囊壁厚不穩定均勻，將導致應力不均，并直接影響輪胎成品的最終形狀，影響輪胎平衡性通過率。

該輪胎膠囊生產企業，之前采用傳統測量方式：沿軸線將膠囊剪成帶狀，再用卡尺測量各點厚度。這種破壞式檢測方式不僅費時費力，而且測量結果也不直觀。

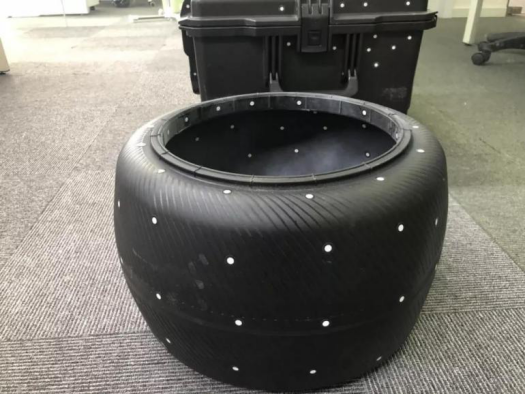

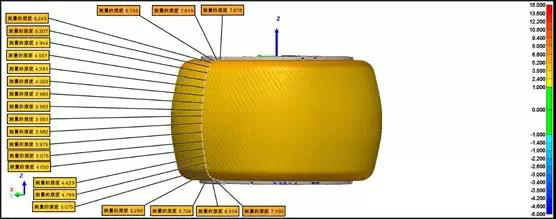

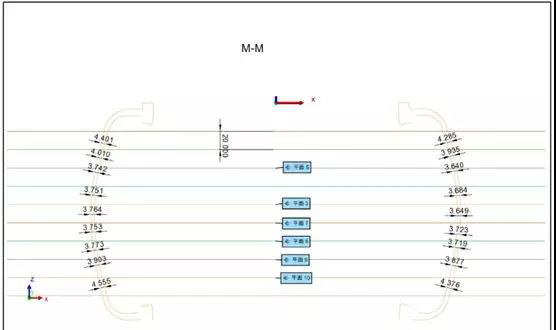

通過手持式三維掃描儀可以直接三維掃描采集輪胎硫化膠囊內外壁數據，測量快速準確。

三維掃描對于輪胎的外形紋路、槽等特征的檢測也同樣能提高效率。

可以說，在工業類，三維掃描的益處真的非常多，例如幫助用戶更好對產品原型和生產工藝進行更快優化；質量控制；通過避免破壞性測試來減少損失。

PS 以上3個案例，適用的三維掃描設備均是不同的，你能看出來嗎？比如有的精度要求更高，有的不能貼標記點，還有的更便捷。如果您覺得有些發懵，有一個比較“偷懶”的方法就是將您的需求“外包出去”，在業界內更資深、更高級別的綜合性三維數字化方案解決商處“定制”方案，一方面，三維數字化方案解決商會根據您的實際需求來為您定制方案，幫您選擇適合哪種類型的產品，用哪個品牌性價比更高，以及具有場景針對性的后期軟、硬件培訓，而單一品牌的廠家，可能是從產品銷售方面來反推這個產品是否符合您的需求，有可能不是最符合您的實際情況。選擇三維數字化方案解決商的優點另一方面在于由于其在業界內的話語權，可以獲得比單獨客戶直接從廠家購買的“建議零售價”更好的價格，畢竟廠家面對的首要客戶不是單獨零散的業務。
