三維掃描技術在許多領域中都有著極其重要的作用，其不但能夠縮短產品開發的時間，也能夠檢測現有的產品、修復損壞的產品、檢測產品的實際數據與設計數據之間的誤差。

本期案例：工業零部件的逆向設計

客戶背景介紹：

該公司為生物科技研發公司，生產醫藥技術過濾產品、化學分離純化等產品。

在本次疫情期間，該公司相應國家號召，加班加點研發抗疫相關防護用品，對產品的某些零部件逆向需求很緊迫。

下面小敖用其中的一個零部件為例來解說三維掃描是如何助力高精度工業零部件的逆向設計。

---

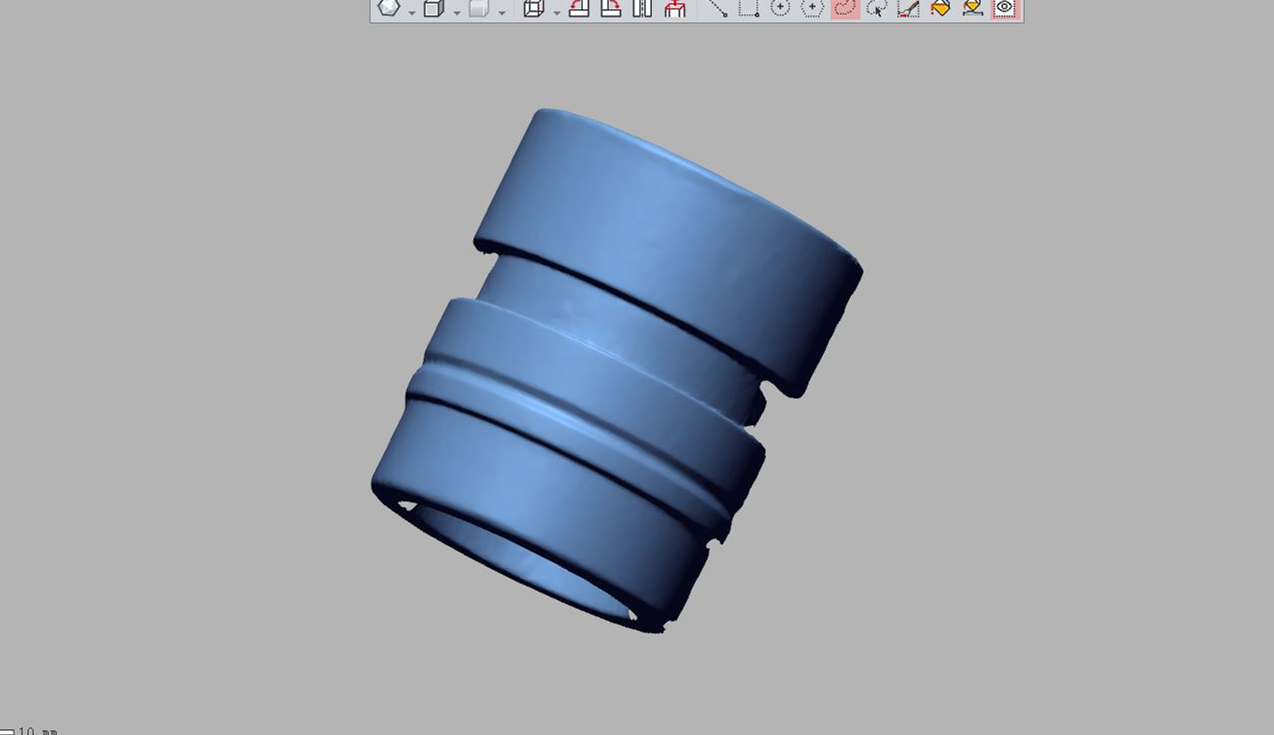

一、利用三維掃描設備快速獲取工業零部件三維點云模型數據。

二、利用掃描數據逆向建模步驟：

1. 將掃描數據導入逆向軟件

2.擺正掃描數據坐標；

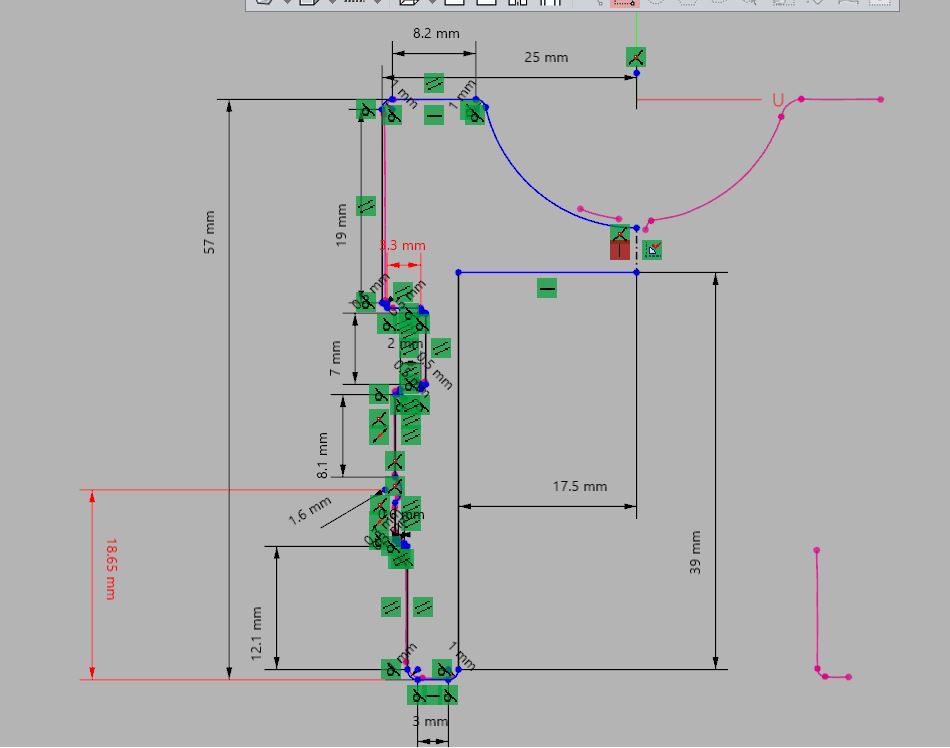

3.根據掃描數據繪畫草圖；

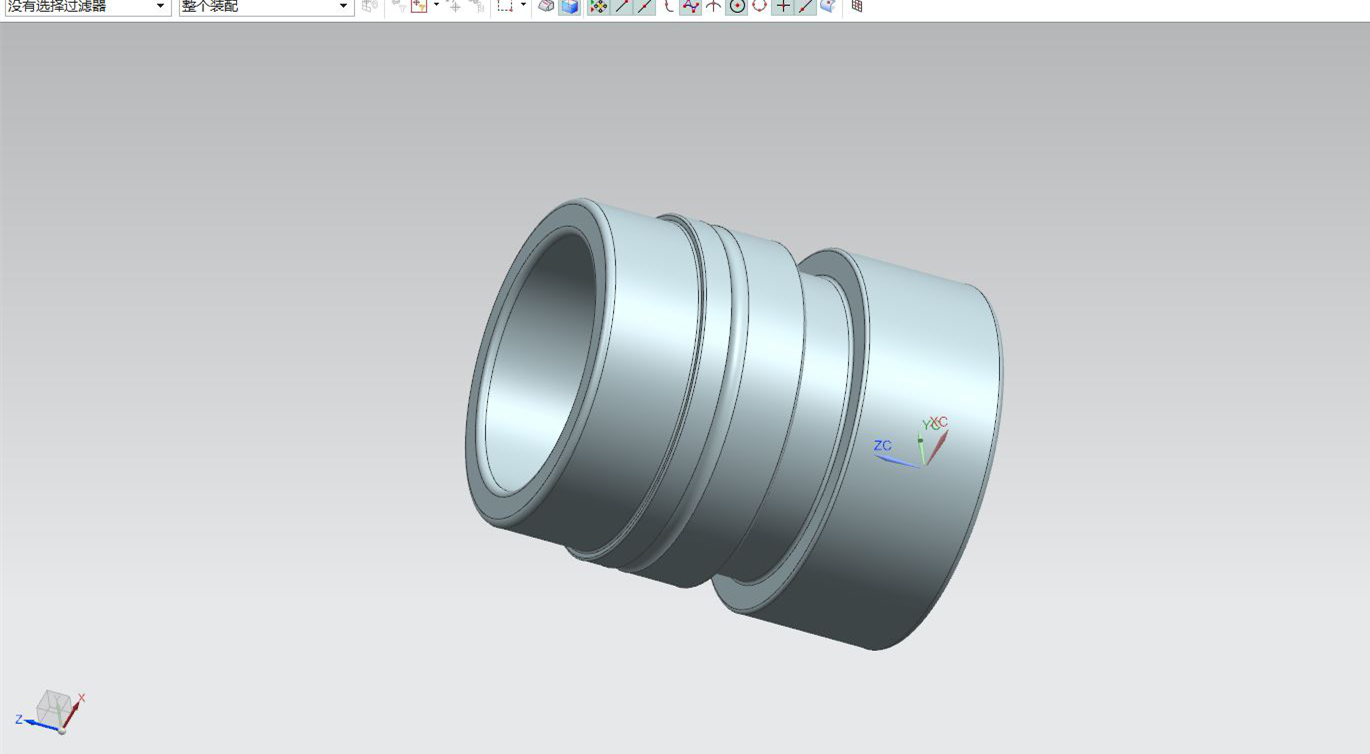

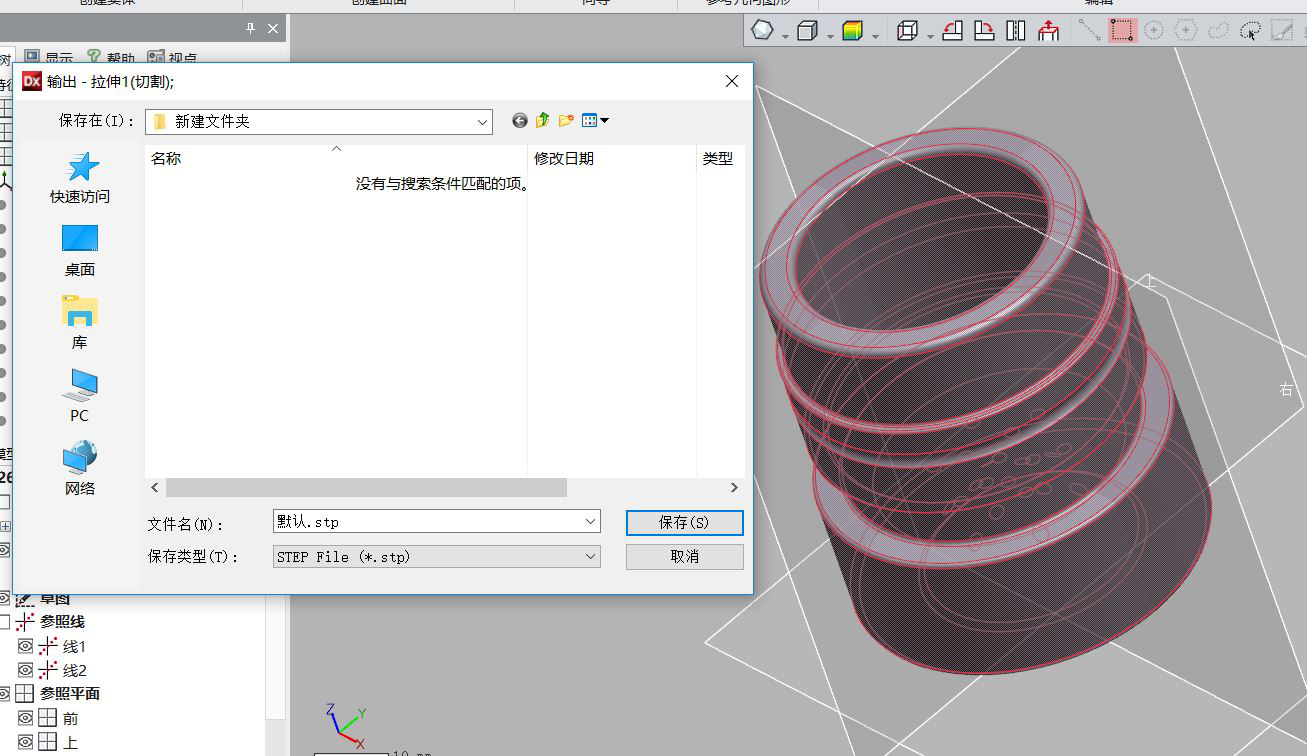

4.利用軟件回旋命令生成CAD實體模型，并導出實體模型（常用igs\stp格式）；

三、逆向生成的CAD實體模型應用

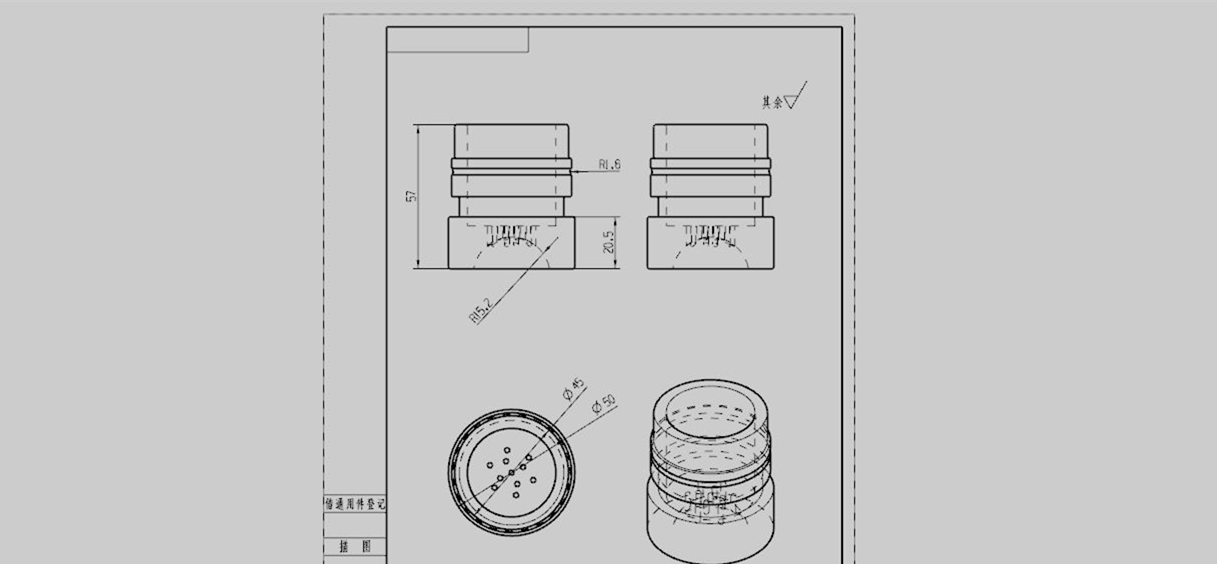

制作零部件二維平面圖紙等。

5、輸出CAD平面圖紙，標記尺寸等操作。

三維掃描可用于三維信息采集、逆向建模、對象逆程設計、預研仿研仿制、虛擬現實應用、概念設計仿真 、結構特性分析、模擬推演、虛擬設計制造、設施維護維修、三維數字化管理……等工作，在不同的應用場景中，各式三維掃描儀正發揮著強大的作用。如果您有三維數字化方面的需求，請記得來找我哦。
