三維激光掃描技術具有面式數據采集、無接觸、快速、精度高等優勢，在建筑物形變監測領域具有無法比擬的優勢，下面就和大家一起來了解一下什么是形變監測，然后介紹幾個三維掃描在建筑物形變監測中的具體應用方案，希望對大家有所幫助。

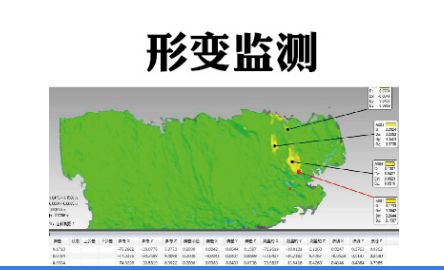

一、形變監測的概念

變形監測是利用專用的儀器和方法對變形體的變形現象進行持續觀測、對變形體變形形態進行分析和變形體變形的發展態勢進行預測等的各項工作。通過不同時段的監測數據的對比分析，掌握對象體形變規律，能有效地避免因?qū)ο篌w形變而帶來地災害損失。

變形監測的內容分內、外觀測，如對水利工程、建筑物主要觀測水平位移、垂直位移、滲透及裂縫觀測，這些內容稱為外部觀測。為了了解建筑物(如大壩)內部結構的情況，還應對混凝土應力、鋼筋應力、溫度等進行觀測，這些內容常稱為內部觀測。在進行變形監測數據處理時，特別是對變形原因做物理解釋時，必須將內、外觀測資料結合起來進行分析。

形變監測通常用于裂縫監測、基坑監測、房屋變形監測、邊坡監測、地表沉降監測、古城墻監測以及碼頭、大壩、橋梁、隧道、地鐵監測及形變課題研究等方向。

二、具體的應用方案

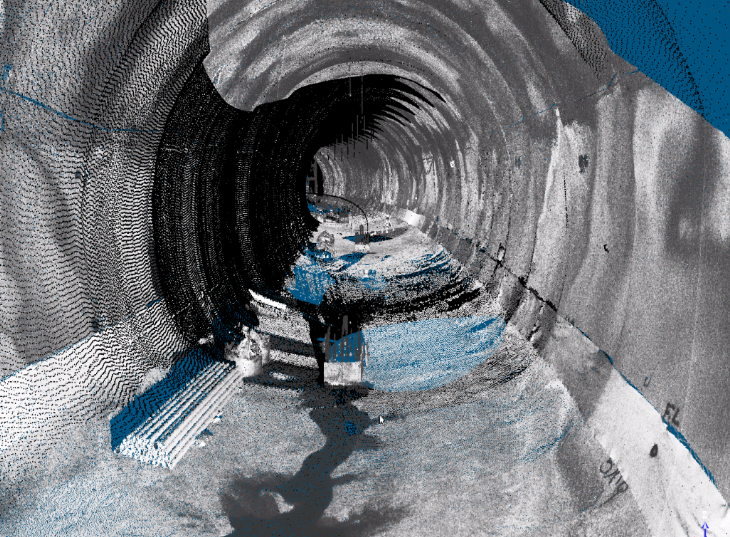

1、三維激光掃描技術在隧道變形監測的應用

三維激光掃描技術有高效性， 三維可視化等優點，可更好地為隧道變形監測提供便捷。通過在土建完成后、運營前、運營后對隧道進行變形監測，形成三維點云數據分析，從而判斷隧道結構的變形情況。

具體過程：（1）選擇合適的三維掃描儀對軌道進行掃描，得到相應的點云數據。

（2） 掃描結束后，首先將掃描得到的激光點云數據進行預處理，保留有效的數據。同時，檢查反射點的完整性，有無錯漏監測點，保證數據完整，確保能建立高精度的三維立體數據分析模型。

（3） 數據的配備要求的矯正。將所收集好的激光點云數據都導入矯正系統中， 根據要求，將數據轉化成數據精度模式，并將矯正好的數據以報告的形式再進行精確分析，保證數據滿足精度要求，準確無誤。

（4） 數據最終分析。采取對照法進行，首先將既有的數據構建成一個模式數據圖，再將監測后的所得到的實際數據構建成一個具體的模型數據分析圖，通過數據的對比，將兩者的差異現象進行分析比對，以此來判斷隧道的變形情況。

三維激光掃描技術突破了傳統的點式數據采集模式，具有獲取數據速度快、無接觸、高密度等特點。應用該技術開展形變監測工作，可大范圍高密度獲取變形體表面三維數據，判斷出形變區、形變趨勢及量值。尤其在高陡山區、臨界威脅大的變形體，對布點困難區進行有效監測，及時獲取變形值，在確保作業人員安全的同時能大幅提高監測效率。

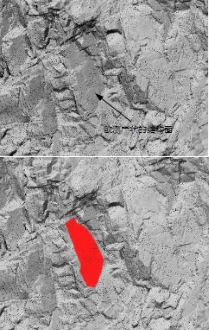

2、三維激光掃描儀在邊坡形變監測中的應用

鐵路建設和運營中邊坡形變監測尤為重要。以往的形變監測多是單點測量，受限于監測點個數，并不能真實反映邊坡的整體形變情況，并且礙于危險一些區域也無法進行觀測。隨著軟硬件的不斷升級，一些新的對地觀測手段如遙感技術、三維激光掃描儀等不斷應用于形變監測。

研究表明，三維激光掃描儀能夠?qū)Υ笠?guī)模的形變進行監測, 比傳統測量方法更優越。利用點云數據構建數字高程模型進行形變研究，克服了點云數據單點精度低的問題; 對隧道點云數據進行擬合構建隧道橫斷面，將隧道形變問題轉換為空間平面參數變化問題; 利用反求拼接參數誤差模型及格網化方式對點云數據配準過程中的誤差進行消除，提高形變監測精度; 將三維點云數據轉化成二維的反射值影像，利用尺度不變特征變換(SIFT)進行特征點匹配，比較2期點云數據的變化來檢測建筑模型的變化。

在邊坡形變監測中，利用非接觸式的三維激光掃描儀對數據進行獲取，能夠在保障人身安全的同時對實驗區域內的全部場景進行      有效的形變量解算，從而對可能存在滑坡的情況進行監測、預警、預報。

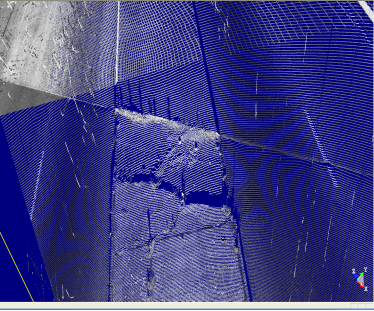

三、三維掃描在道路形變監測的應用

在道路工程測量中使用三維激光掃描技術不僅能夠?qū)y(cè)量數據立體化，還能對測量區域進行空間描繪，讓測量數據更加精準。

對于公路等基礎設施，可對路面狀態進行分析：如路面橫斷線、路面腐蝕點定位等，通過相關軟件對路邊緣線進行自動提取。

綜上所述，三維激光掃描技術形變監測中受到了越來越廣泛的應用，不僅大大節省了人力，提高了測量效率，更提高了測量工程的準確度和精確度，對我國的施工與發展有著極大的推動作用。

技術的應用是相通的，除此之外，三維掃描在建筑、災害分析、容積計算、城市市政建筑工程等方面均同樣適用。當然，每一項對應的具體實施方案是有所不同的，具體實施方案還需要根據實際情況進行出具。
