隨著中國經濟迅猛發展，汽車工業的發展也是突飛猛進。近幾年，國內汽車保有量不斷上升，許多自主品牌的汽車企業也逐漸形成了較強的國際競爭力。同時，新能源汽車的出現也使得國內車企面臨新的機遇和挑戰。

三維掃描技術結合在汽車行業的豐富經驗，可為汽車行業的制造商提供高品質的三維數字化行業解決方案，該技術可在車廠產品整個生命周期中使用：1、在產品概念階段，可以進行產品競爭力分析,測量產品或者相關零部件，測量售后市場的零件或定制零件，進行油泥模型測量，虛擬模型，造型設計等等。2、在設計階段，可以進行逆向設計，形狀分析等。3、在制造階段，可以對生產中的產品進行尺寸檢測，掃描產品后與原始數模進行對比分析，直觀了解誤差，最大限度保證產品質量。4、在維修應用中，可以進行文件存檔、零部件磨損分析和復雜裝配件的拆卸等等。

下面我們簡述三維掃描在汽車行業的幾個應用，并以案例形式給大家以一個直觀的講解：

（1）質量檢測

通過三維掃描技術可以獲得掃描物體的外形三維數據，將獲得的三維掃描數據和原始的三維圖紙進行3D比較分析，可以輕松獲得各個位置的偏差值，為大曲面，復雜結構的尺寸檢測提供友好的解決方案。除此以外，還可以通過三維數據的擬合輕松獲得諸如同軸度，孔距孔徑，裝配間隙等數據，在三維數據中提取和獲得二維尺寸。

案例：汽車鈑金壓模的檢測和維修

在汽車制造領域，汽車的外殼是需要鈑金壓模制造而成，但是我們很多人都不了解，壓制鈑金的模具也會有損傷，要定期檢測和維修。汽車鈑金件的模具分“凸模”和“凹模”，這兩個模具損壞之后就需要檢測，一般傳統的檢測方法是上三坐標檢測，模具一般大小為3--5米不等，對三坐標的要求就更加苛刻，沒有幾百萬的三坐標檢測設備是檢測不了這么大的模具的，而且檢測時間更長。

企業更為注重成本利潤，更加快捷和更加方便的檢測方法——使用便攜式三維掃描儀對模具進行掃描，然后對比數據模型，出檢測報告。

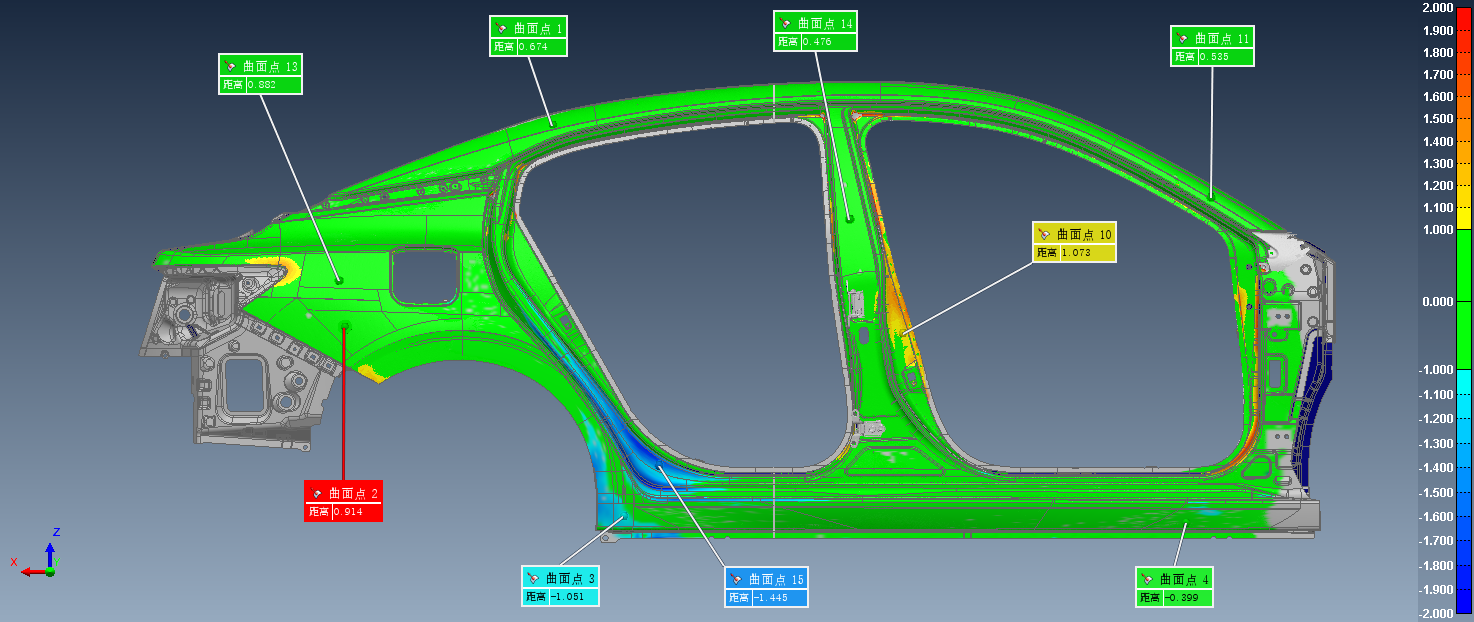

三維掃描儀由于是非接觸式的，所以其不受環境的影響，掃描速度快精度高（每秒上百萬的坐標點采集零部件表面數據，最佳精度可控制在0.025毫米以內）。采集的三維點云模型尺寸與原產品-致，運用專業軟件可快速對零部件進行全尺寸分析，或?qū)Ρ攘悴考D紙，快速生成偏差色諧圖，使零部件加工精度一目了然。

（2）模擬裝配

通過對裝配件的掃描獲得其三維數據，通過專業的三維軟件便可以實現裝配件的模擬裝配，輕松快速地獲得裝配結果及分析。當模擬裝配無法成功時還可以為裝配件的后期改良提供依據。

（3）逆向工程

通過對對象的三維掃描，可以輕松獲得掃描對象的三維數據。將三維數據導入三維造型軟件中便可為造型設計提供依據，節省了人工測繪的時間，不僅提高了效率也因其良好的精度使得逆向造型更為精確。

案例：三維掃描技術在車廠造型部門的應用

在汽車廠造型部門，制作油泥模型是設計過程中非常重要的一個環節，通常一款車型的油泥模型從設計師的概念到最終完成需要幾個月之久，被稱為精雕細琢的藝術品。而汽車油泥模型，是傳統車身設計中用油泥雕塑的汽車車身模型，用來表達汽車造型的實際效果，作為汽車設計方案的載體。設計師會在手工制作好油泥模型后在進性逆向設計，并進一步修改，三維掃描技術在這個過程中的應用點主要有兩個：

（1）.掃描制作好的整車油泥模型，生成三角網格模型，作為逆向設計的參考。

（2）逆向設計好的數模一般仍需多次修改或局部調整,對應的油泥模型也需用刮刀手工修改，修改后再對該處油泥進行局部掃描，并與數模進行比對，以檢測局部修改調整的變化量,并保證兩者統一。這個過程中修改和掃描會進行很多次，直至設計方案符合要求。

（4）運動狀態分析

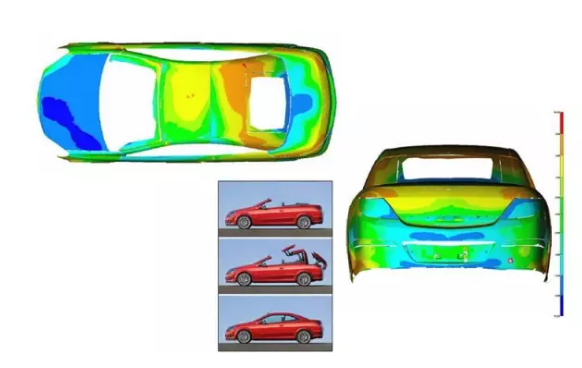

通過對開閉合件不同狀態下的三維掃描，可以獲得開閉合件在不同運動狀態下的結構關系，可以為結構分析，尺寸設計等提供準確的數據。

隨著三維掃描技術的不斷發展，在未來眾多行業和領域內，三維掃描技術的優勢將日益凸顯，三維掃描技術的應用所涵蓋的領域也將更加廣泛。

滬敖3D是一家致力于三維數字化行業解決方案的技術型企業，擁有豐富的三維項目經驗，公司以行業應用為出發點，為客戶提供三維數字化采集、三維數據處理、三維數據管理等一系列應用服務。
滬敖3D擁有結構光拍照式三維掃描儀、手持三維掃描儀（大小空間）、地面三維激光掃描儀、無人機傾斜攝影測量、3D打印等多種技術手段，從幾厘米到幾百米的物體或三維空間，從幾個微米到幾個厘米的精度，滬敖均可提供涵蓋軟硬件產品和項目服務的完整解決方案。
滬敖3D目前主要服務于制造業（汽車、航空航天、船舶、模具、鑄造以及各種機械）、建筑業（建筑設計、施工、裝修等）、文化遺產（博物館、古建筑、考古等）、數字化工廠、警用公共安全、影視制作、教育等行業。提供質量檢測、三維建模、逆向工程、數字存檔、GD/T分析、有限元分析、虛擬安裝、干涉分析、工程測繪、形變監測、3D打印等技術方案。
