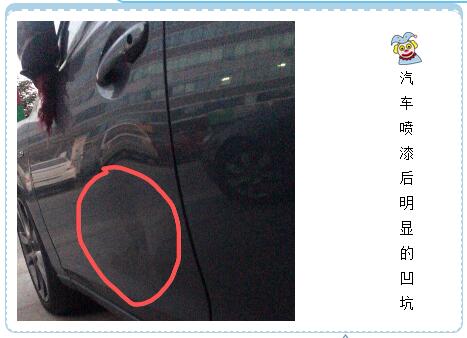

我們采用三維掃描的方法幫助車企以具體數據形式解決本問題。
本案例使用的是高精度，高分辨率的手持式三維掃描儀。
（因保密原因，不便展示真實數據信息）
（如果您對方案有興趣，可告知我們帶設備至您現場為您演示）
操作方法如下
1、快速采集汽車外覆蓋件的表面數據（.stl三角面片數據）：
小敖以視頻形式來告知手持三維掃描設備操作方式
2、選中要分析的區域，然后通過軟件進行分析（快速識別凹坑位置）：

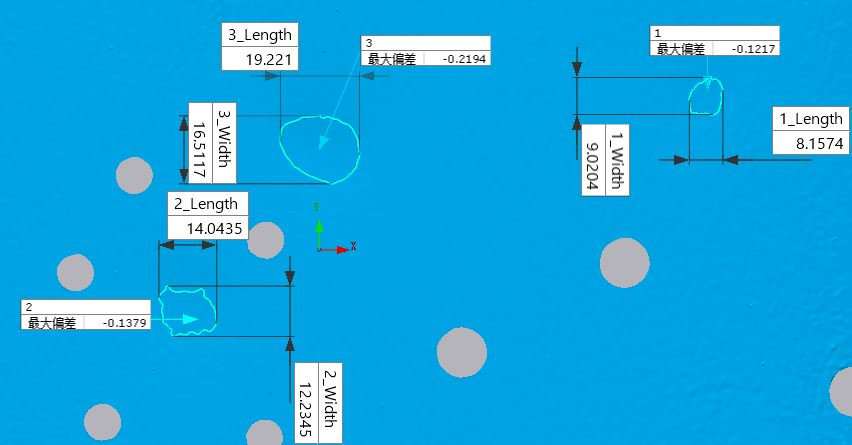

3、直觀地表達出凹坑的位置，深度，以及對應的長寬等數字信息。
4、最后生成PDF檢測報告：
本項目中采用三維掃描檢測方式的優勢1、測量結果可定量分析（可獲取鈑金件具體的偏差數值，對整個鈑金件做變形分析）2、對操作人員的經驗要求低，掌握檢測方式簡單，通過一天的簡單培訓即可上崗。3、避免錯檢，漏檢等現象的出現，從而提高車輛出廠合格率。4、可以生成對應的三維PDF檢測報告，方便存檔，追述。?
項目總結及應用前景展望

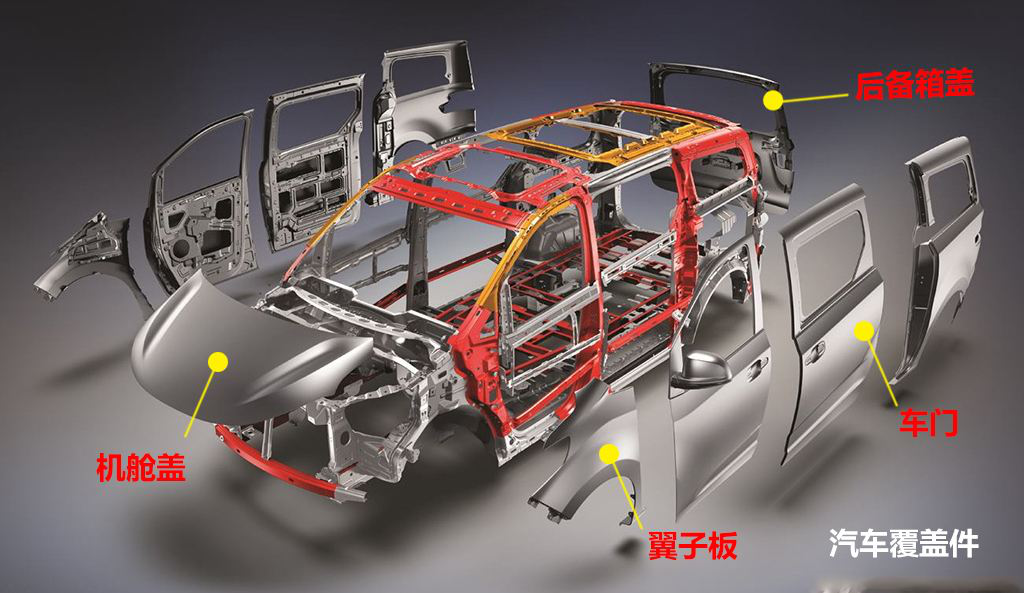

汽車制造具有工藝流程復雜、規模化生產、成本控制及質量控制嚴格等特點，汽車制造代表了先進制造水平，而精度控制貫在汽車制造的生命中。我們在本案例中以汽車覆蓋件為例，簡述了三維掃描如何進行服務的。汽車的覆蓋件（例如，四門兩蓋、側圍、翼子板、頂蓋、后備箱蓋、地板等）往往具有復雜的曲面，容易變形，如何快速、準確的檢測呢?以往常規的方法是通過檢具或者是三坐標來進行檢測，三坐標的主要不足之處是需要逐個采點，無法對曲面形狀進行整體且直觀的評價，且維護成本很高。而檢具的不足之處在于將鈑金件放在檢具上使用塞規進行定性分析，測量結果只能定性無法定量，無法獲取鈑金件具體的偏差數值，且無法對整個鈑金件做變形分析。而使用高精度的手持三維掃描儀則無需考慮測量對象的尺寸大小，環境條件，通過非接觸式測量方式可對測量車體的各位例如沖壓件、焊接件、白車身、模具等的整體型面。與接觸式測量技術相比，三維掃描這種測量方式能更迅速、更完整地捕捉到復雜自由曲面輪廓，并能全面地反應變形趨勢。滬小敖希望更多企業能使用上三維掃描測量技術，以此助力企業更高效、更經濟的進行檢測、逆向等工作，提高質量、提升生產效率、節約成本。
