【滬敖3D】水泵流體制造業使用三維掃描進行質量檢測并出具檢測報告
對產品進行質量檢測是質量管理過程中必不可少的一道工序，
它既是為了保證產品在下道工序使用時符合相關要求
也是為了在出廠檢驗時符合各項規定，
更是為了在日后的使用中符合質量需求。
三維掃描在采集物體數據之后，
將產品三維模型與設計圖紙對比，
對產品進行度量、比較、分析,并快速地判斷產品是否合格,
為產品的質量判斷提供可靠理論依據。
因此它在產品的質量檢測中發揮著重要的作用。
下面請看小敖為大家介紹三維掃描在工業件檢測中的應用吧！
該項目客戶是國內知名水泵流體系統廠家，其需要對旗下多家供應商生產的產品進行質量檢測。
由于泵體結構復雜，且流道在內部，一般測量檢測手段很難進行檢測校驗。

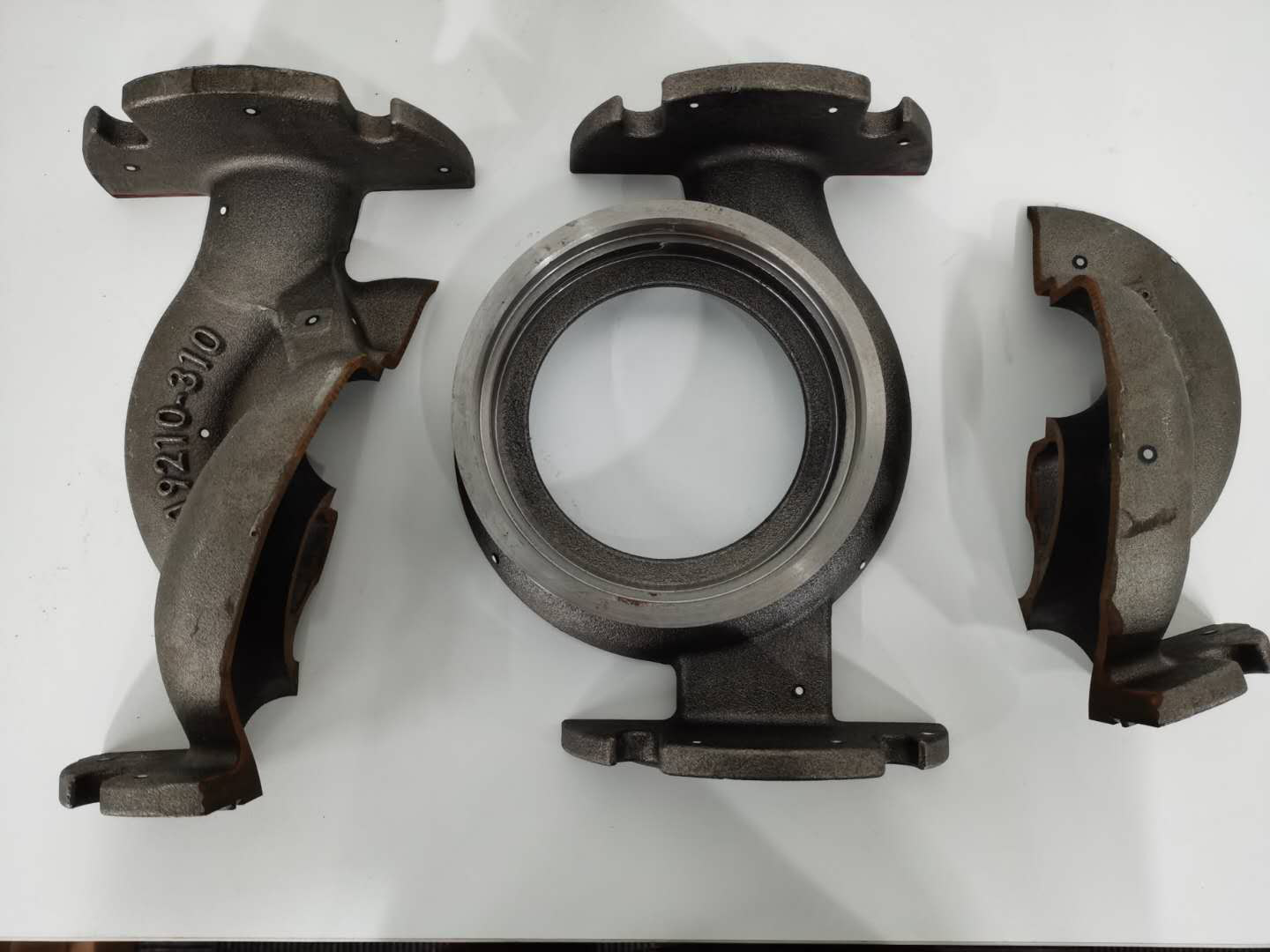

本項目中技術人員在對產品剖開后使用手持三維掃描設備進行檢測，之后出具相應檢測報告
（檢測報告哪家強？滬敖3D就很強
）
操作流程來了

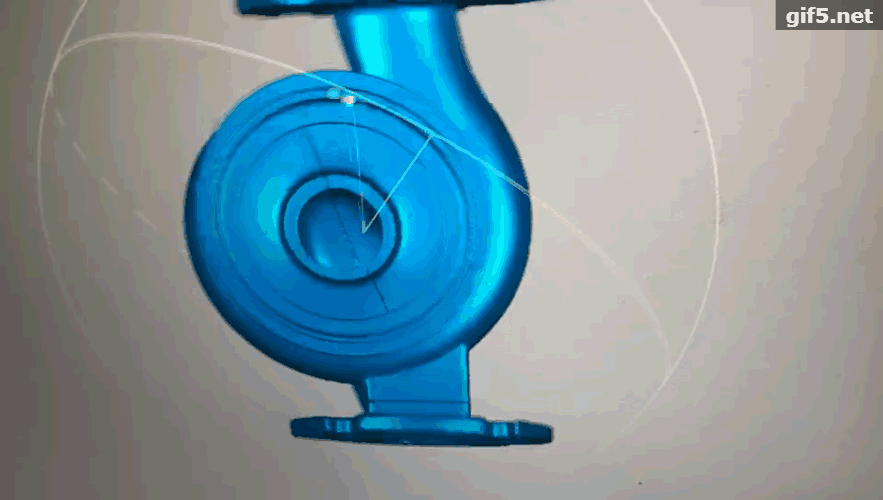

數據采集
由于破壞之后，都是單獨的個體，所以我們事先把控一個全局坐標系，讓彼此有關聯。
首先固定全局坐標系

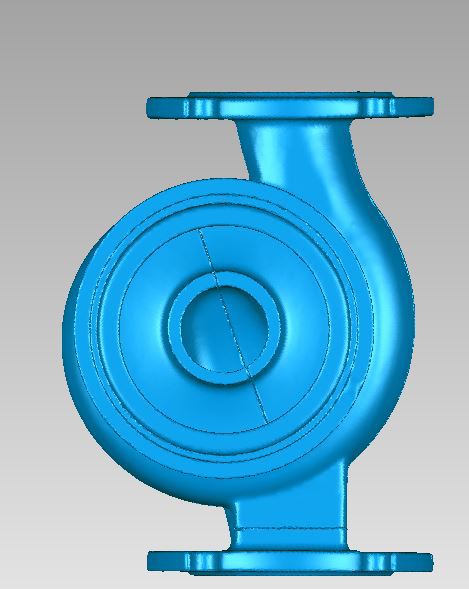

產品分成多個部分，之后對各部分依次完成正反面掃描，再利用軟件進行組合一個整體：
數據分析

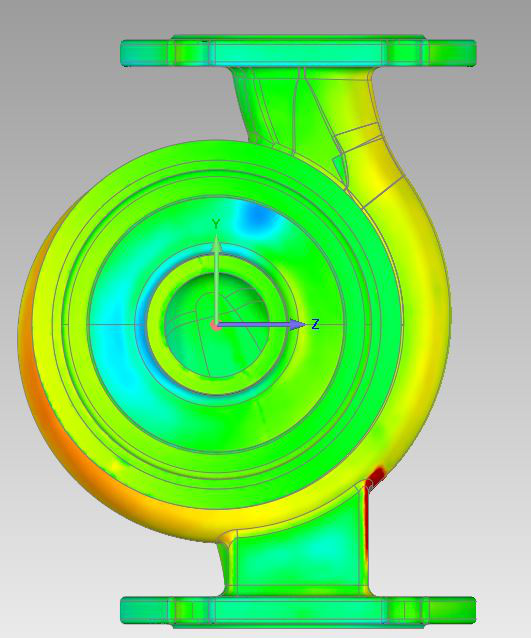

按圖紙要求，將掃描數據與客戶的CAD三維數模進行對齊匹配，生成色譜圖

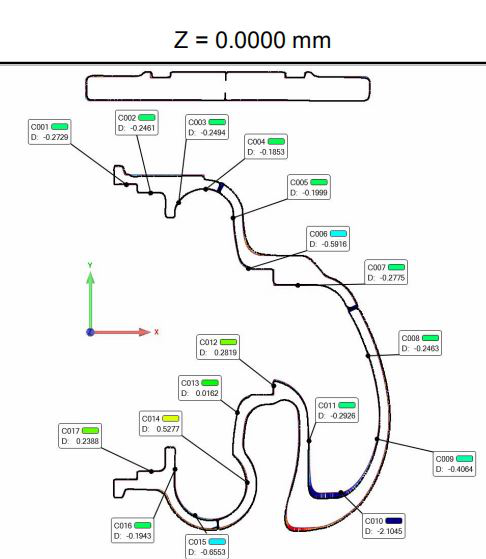

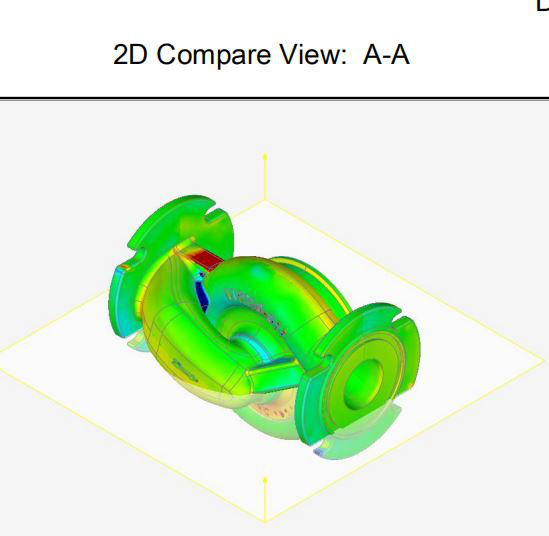

依據圖紙要求對特定的檢測位置進行截面檢測，完成流道的分析：

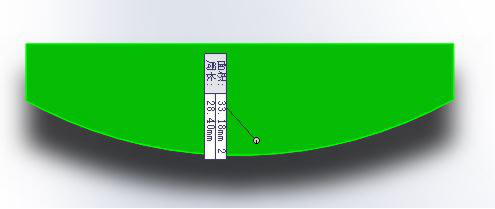

對特定流道的指定位置分析流道截面面積：
最后生成PDF檢測報告
（因數據保密，無法展示）
如您想看完整流程，歡迎您聯系我們，我們?cè)笧槟F(xiàn)場掃描您的產品進行演示。
項目總結
第一
通過三維掃描檢測方式，解決傳統檢測無法滿足或難以測量的情況。
第二
所有的檢測結果以數字化的形式記錄，有追溯性。
第三
生成PDF檢測報告，用于數據記錄，總結以及作為對產品分析的依據。
三維激光掃描技術自誕生到今年他已經走過了幾十年的發展，技術也越來越成熟和完善，由于其具有快速性，不接觸性，實時、動態、主動性，高密度、高精度，數字化、自動化等特點，被廣泛應用于工業制造行業、文物考古、數字化工廠、建筑、公共安全等多個領域。三維掃描技術在制造行業中的應用主要有逆向設計、產品改進、模具檢驗、產品檢驗等，為產品的研發、生產和檢驗提供了極大的便利，有效的促進了制造行業的發展。三維掃描尤其對有較多異形曲面且較繁瑣的被測物體具有獨特的優勢,：1.更高效:對比傳統手段效率呈幾何數級提高。2.傳統測量方法對于弧面、曲面、角度及-些形位公差很難檢測，而三維掃描的優勢在于所有結構尺寸及形位公差都可以檢測。3.軟件分析且檢測結果自動出報告，避免了人工測量及抄錄過程中出現的失誤。
