近年來，數字化工廠的普及和應用越來越廣泛，三維建模作為數字化工廠的技術基礎和支柱，得到了不斷改進和提高。

數字化工廠三維建模有傳統測繪建模 、模型引用和三維掃描建模法幾種。以下做一個簡單的說明：

1、傳統測繪建模。傳統測繪建模是以已有二維設計圖資料作為建模依據 ，采用手工的方式， 在建模軟件里繪制出三維裝置模型，再與現場設備進行比對、核查，對模型進行完善和渲染的建模方法。

缺點是工作量大、周期長，對建模人員技術要求高。

2、模型引用。導入模型法是將工程設計中已建立的三維 PI&D模型通過模型轉換接口導入數字化工廠系統的建模方法。采用這種方法的前提是能夠獲得設計方的三維 PI&D數字文件，但是這類文件被設計方視為企業核心技術，工程設計單位一般不會提供。

而且由于現場施工和設計圖紙通常會有一定的出人，模型導人后需要進行勘測修正；

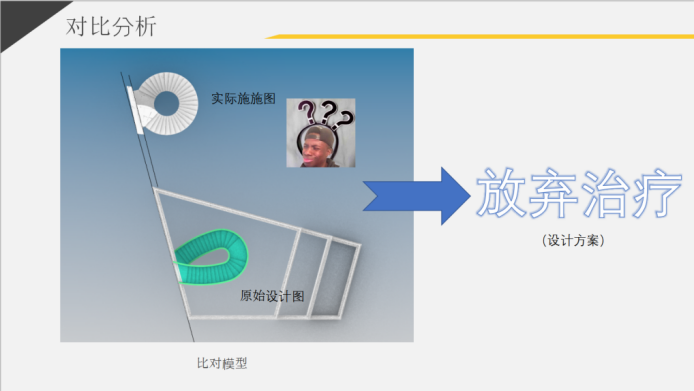

（例如上圖我司掃描項目中發現，建筑的鋼結構已經發生設計變更）

現場施工還是與圖紙有不少差別。

3、三維激光掃描建模。三維激光掃描建模法采用激光掃描儀 對實體裝置進行三維掃描，形成與實物裝置完全一致的點云圖（或三角面片），再在輔助軟件的幫助下由人工依托點云進行建模的方法。

激光三維掃描建模法的建模周期、工作量、對技術人員的要求均介于前兩種方法之間，但三維掃描建模的精度相對較高，不需要建模資料即可獲得與實體工廠一致的模型。

對于一些具有高精度應用需求的數字化工廠（例如石化行業等），導人模型法和手工建模法的建模精度均難以保證，而三維激光掃描建模的方法能真實反應實物工廠，因為為高精度應用的最優方案。

一般激光掃描建模過程可以分為三個階段：三維掃描獲取點云數據（外業）、點云拼接、基于輔助軟件的點云建模（內業）。

地面三維激光掃描儀口碑比較好的有美國天寶Trimble的法如Faro的掃描儀。

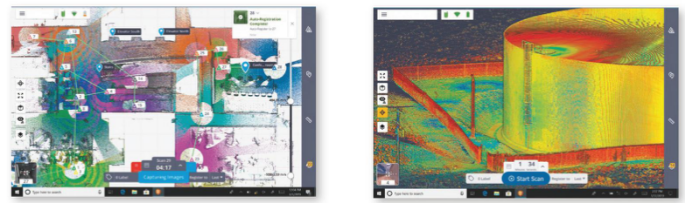

在進行三維掃描時，在裝置中粘貼足夠的標靶，相鄰兩個掃描站點之間有至少兩個相同的標靶；然后，拼接軟件依據相鄰站點間相同的標靶位置，對掃描得的點云數據進行拼接，并依次完成與之相鄰的其他站點的點云數據拼接，直至完成所有站點的拼接；最后采用相關建模軟件自動建模。

當然，現場三維數據的獲取也是有技巧性的，比如如果缺乏缺乏全局性的空間坐標定位，隨著拼接站點數的增加會造成相對誤差的不斷累積；在自動建模過程中，因缺乏相應的檢查手段而進一步造成相對誤差的累積。因此，一個具有更多實戰經驗的方案商可能會給您省心的，更精準的方案。
