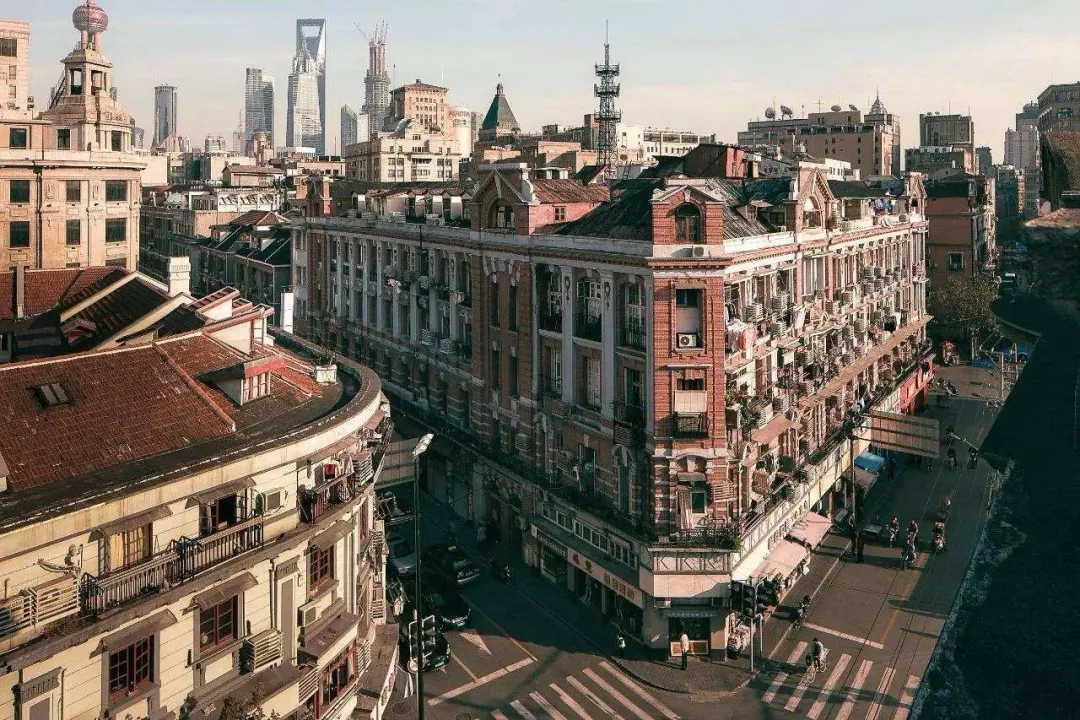

從喧囂繁華的外灘到市井煙火的石庫門，僅有百年歷史的海派建筑，卻融合了世界各地的文化元素。包容與創新是海派建筑的基因，各種西式古典建筑和東方韻味混合在一起，形成了懷舊又摩登的海派風格。

而對歷史建筑的研究，如同和前人對話，歷史建筑是一個國家和民族歷史的見證，攜帶著歷史的信息，具有歷史、科學和藝術的價值，這些信息是我們認識、研究、欣賞歷史建筑的基礎，我們不斷的通過歷史建筑去解讀和認識這些歷史。

但由于時間的侵蝕和不可逆，這些寶貴的資料在慢慢流逝。我們需要盡快的將這些建筑上承載的信息完全記錄下來，進行詳細的歷史建筑測繪和三維可視化資料留存。

在科技的引領下，我們對歷史建筑的數據采集也越來越快捷、全面。但要求也越來越嚴格，數據形式也越來越多。

以往，我們常使用拍照的形式來記錄這些歷史信息，但是照片是碎片化的，無法直觀、全面、準確的記錄下完整的建筑的數據信息。

而三維激光掃描技術作為一種新興的測量技術，可以高速度、高精度的獲取海量被測物體的點云數據，實現被測物的三維建模。相比于傳統的單點測量的方式（獲取單點的三維空間坐標），三維激光掃描可自動、連續、快速地獲取目標物體表面的密集點云數據，實現了從點測量到面測量的跨越。于此同時，三維掃描獲取的信息量也從點的空間位置信息擴展到了紋理信息和色彩信息，因此，三維激光掃描技術以其戶外工作效率高、還原度高、不接觸本體等特性在歷史建筑、遺址的保護與研究中被廣泛使用。

本案例流程

因本案例資料涉密，我們以滬敖場景進行說明。

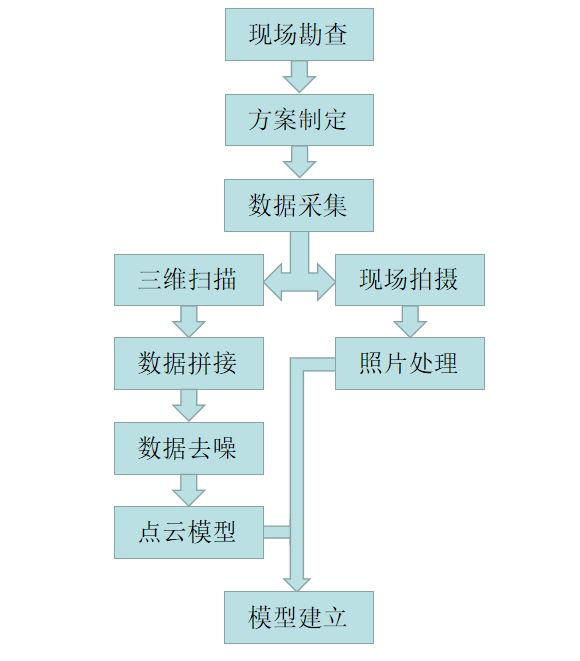

三維數據操作流程如下圖所示

現場勘查：明確項目環境、項目目的，了解作業現場情況，為項目方案的制定及工作量評估收集資料。

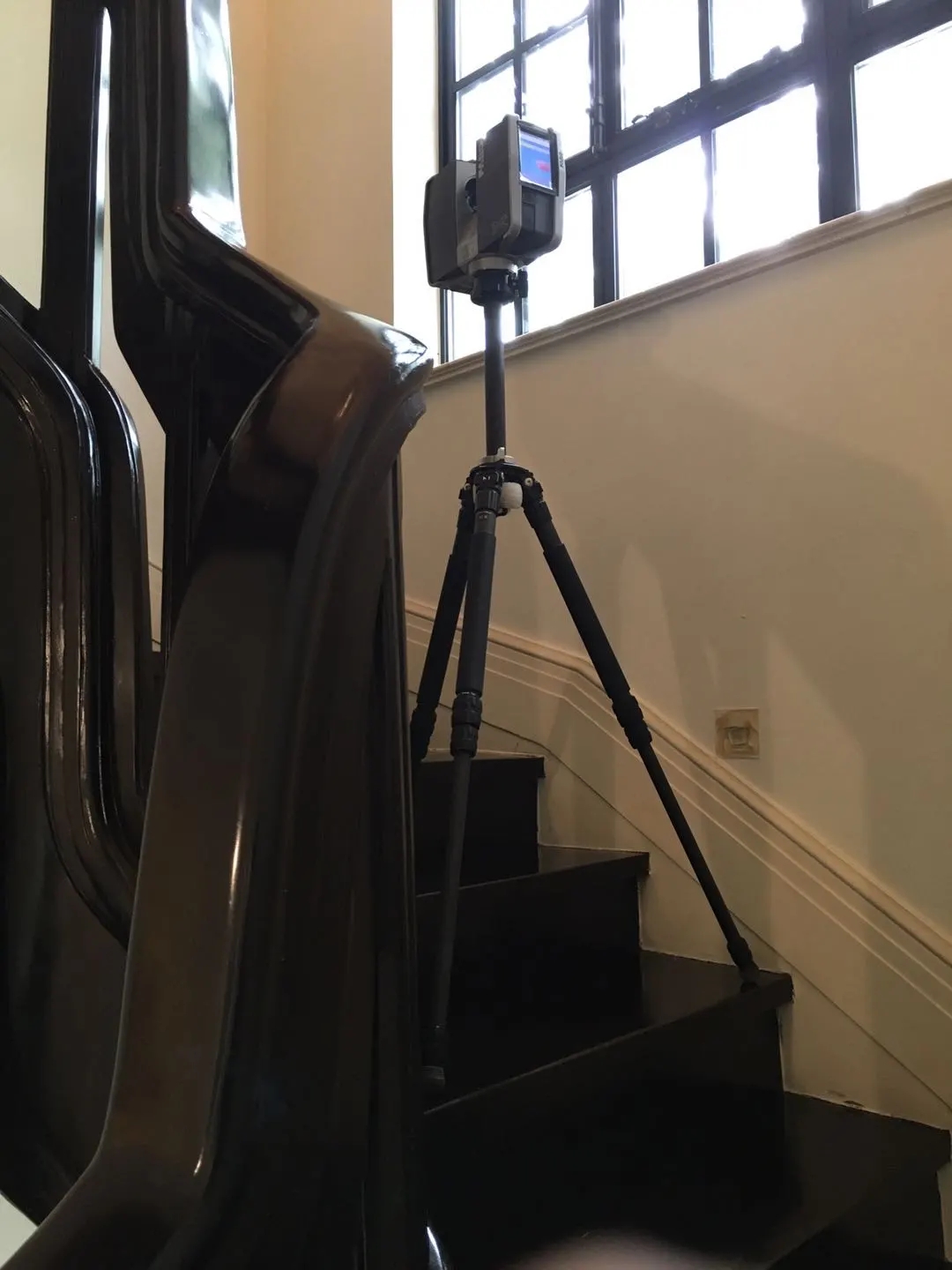

三維掃描：現場采集包括設備架設，站點轉換，參數設置等操作。

360°全景現場圖

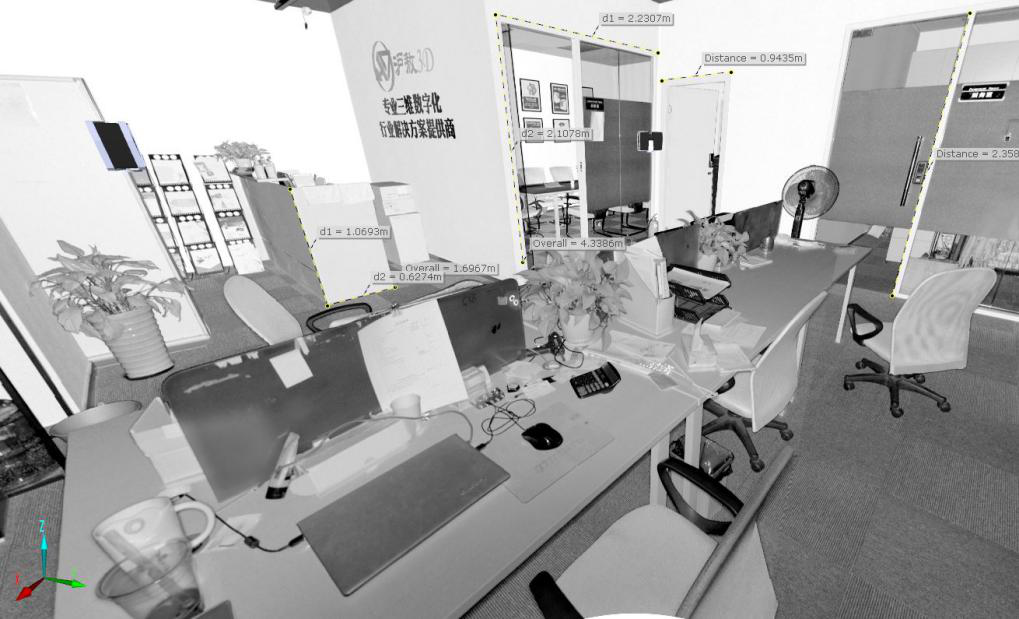

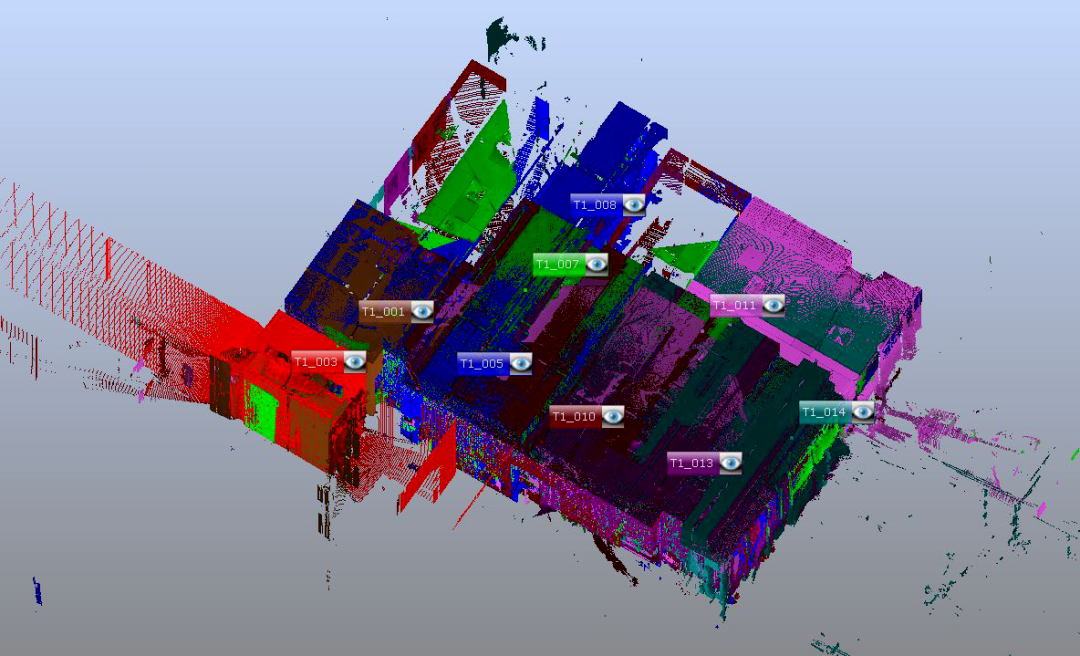

數據拼接：將多個獨立掃描數據統一到單個坐標系內。站點之間通過重疊區域或公共點將所有數據拼接成整體。

數據去噪: 三維掃描是進行了每秒數百萬次測量的結果，每次測量產生一個獨立的點。掃描儀的激光點并不是無窮小，而是具有一定的直徑。因此，激光點可能有極小部分落在支撐物（例如粉塵）上，另一部分落在掃描對象表面上，此時掃描儀會接收到兩個相隔較遠的不同點的反射激光信號，從而產生噪點。通過使用點云處理軟件過濾器可更正選中的掃描點或從掃描中刪除該點，也可以人為判斷噪點，進行選中刪除。

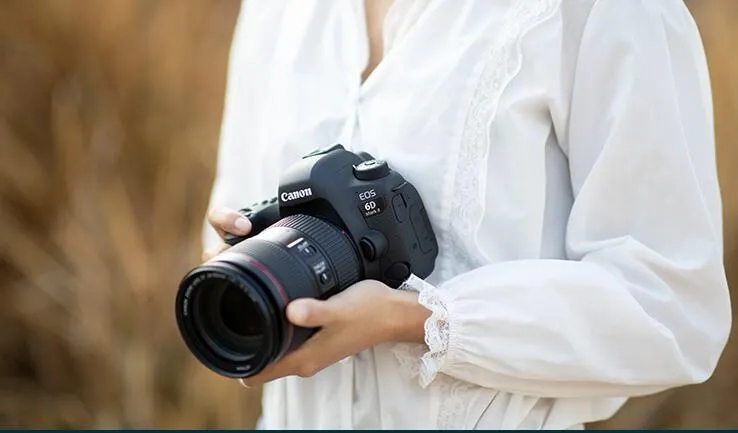

現場拍攝：現場拍攝建筑、招牌等對象高清照片，獲取真實色彩信息，以便后期通過貼圖將色彩信息賦予白模，使模型更加逼真。

模型建立：三維點云模型具備建模所需的所有尺寸信息及相對空間位置。點云模型精度高，數據格式多樣化，是“逆向”建立目標模型的最佳基礎數據。

貼圖：技術人員在3D Max貼圖前，先將之前實地拍照所得的照片進行處理，獲得各種貼圖的素材，之后將照片（或紋理材質）附加到模型中。

建模說明

在建筑測量中，點云數據可用于提取建筑物的各平立剖面 圖、建筑物外部的重要部件的尺寸，以及快速構建比例模型，以便于建筑物的數字留檔、修復與改造。

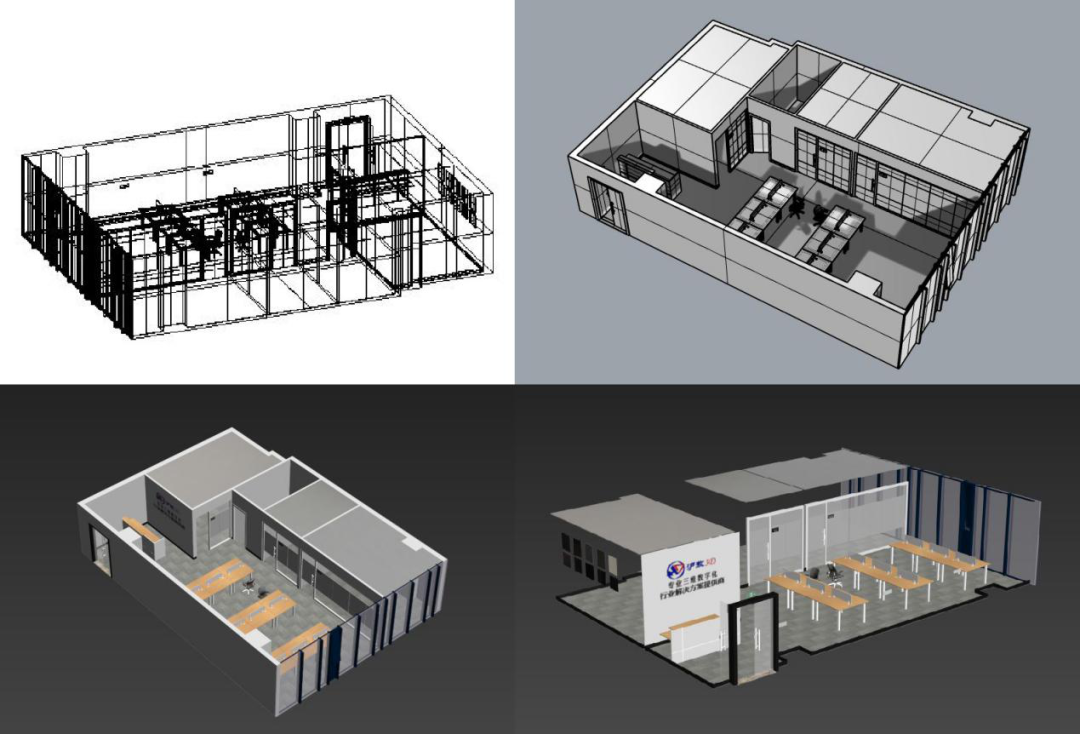

在本案例中，我們滬敖的技術人員通過大空間架站式三維掃描的方式創建了歷史建筑數據，隨后利用點云數據模型，根據墻面的立面正射點云數據，提取建筑物的立面 CAD 線劃圖，而后在相應的軟件中（本次我們使用的是3dsMax） 中進行建模。在3ds Max 中對每一個立面圖的外立面構造后，給建筑物外立面各單元賦予材質，并加入燈光的設置，這樣能對建筑物模型本身有一個更佳的表達效果，使用3dsMax軟件建模的方式，其數據模型十分精致。



本案例小結



地面三維激光掃描儀具有數據獲取速度快、外業作業時間短、自動化程度高、操作方便等優點。

基于三維模型的應用領域當中，現實世界中物體對象的尺寸測量、空間相對位置關系的確定往往是項目難點，三維激光掃描技術的發展及完善為解決這一難點提供了高效、安全、可行的方法，區別于傳統的測繪，三維掃描獲取物體對象的所有表面點數據，形成真實世界的三維點云模型。這個點云數據不僅可以協助模型的建立，任何測量、模型校正、竣工交付、數據留存、平立剖面圖制作等都可以依托于這一點云數據。可以說，三維激光掃描給基于三維模型的應用領域提供了最有力的技術支持。

滬敖3D是一家致力于三維數字化行業解決方案的技術型企業，擁有豐富的三維項目經驗，公司以行業應用為出發點，為客戶提供三維數字化采集、三維數據處理、三維數據管理等一系列應用服務。

滬敖3D擁有結構光拍照式三維掃描儀、手持三維掃描儀（大小空間）、地面三維激光掃描儀、無人機傾斜攝影測量、3D打印等多種技術手段，從幾厘米到幾百米的物體或三維空間，從幾個微米到幾個厘米的精度，滬敖均可提供涵蓋軟硬件產品和項目服務的完整解決方案。

滬敖3D目前主要服務于制造業（汽車、航空航天、船舶、模具、鑄造以及各種機械）、建筑業（建筑設計、施工、裝修等）、文化遺產（博物館、古建筑、考古等）、數字化工廠、警用公共安全、影視制作、教育等行業。提供質量檢測、三維建模、逆向工程、數字存檔、GD/T分析、有限元分析、虛擬安裝、干涉分析、工程測繪、形變監測、3D打印等技術方案。
