因疫情影響，進出口響應周期大大延長且成本顯著提高，而國內又急需備品備件。為了不耽誤生產進程，滬敖協助加工單位采用三維掃描后逆向設計的方式出圖，為后續的加工工序提供精確數據。

項目流程

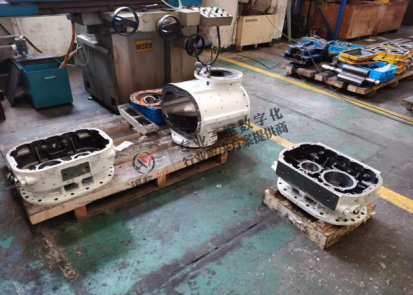

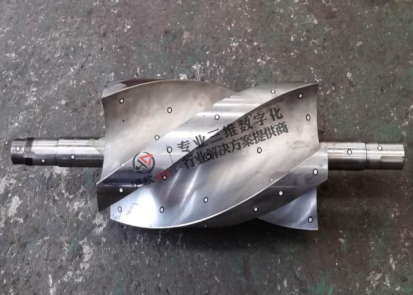

  1、現場采集機械零部件的三維數據（.STL）:

  2、數據整合：根據裝配孔位，將掃描數據整合到一個坐標系，保證數據的一致性。

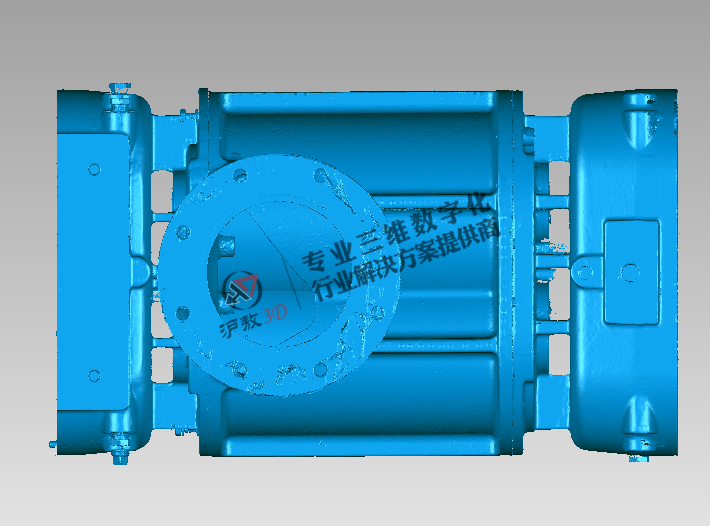

三維掃描數據

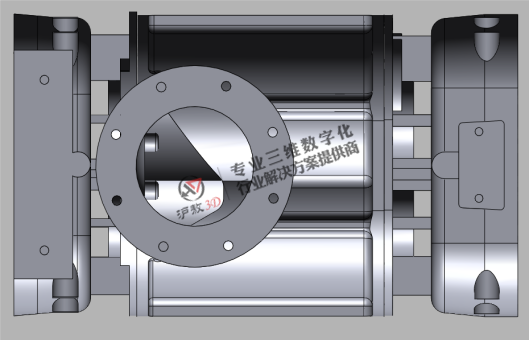

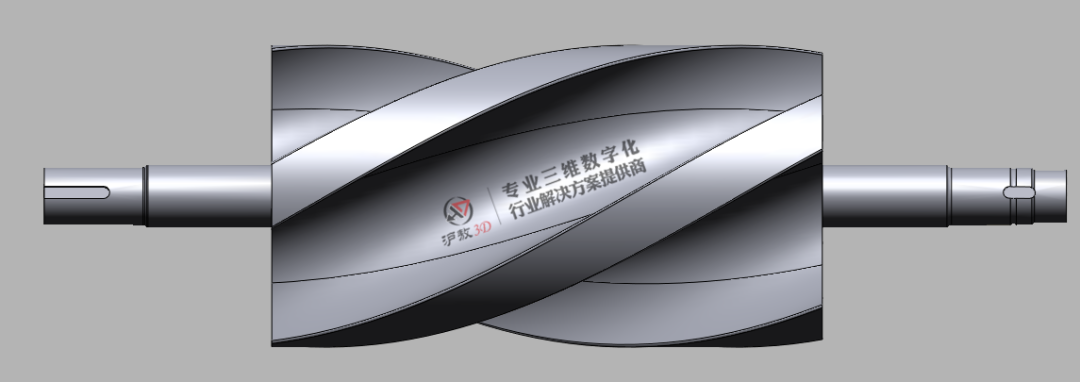

  3、依據掃描數據，對零部件進行測繪工作：生成實體文件（格式.stp）

1、三維掃描相對于傳統測繪，效率更快，精度更高，尤其在異形曲面中價值更高。

2、三維掃描在進口產品國產化中的應用：對一些易損件可自主備件，降低成本，加快響應周期。

3、對于老款產品的設計二維圖遺失，可采用三維掃描的方式對其進行三維數據存檔。

4、基于現有產品，對產品進行改造，優化，對產品進行二次開發。

  在經濟全球化的壓力下，國家、企業面臨的競爭日趨激烈，市場競爭機制已滲透到各個領域，隨著科學技術的高度發展，科技成果的應用已成為推動生產力發展和社會進步的重要手段。如何更快、更好地發展科技和經濟，世界各國都在研究對策，充分利用別國的科技成就加以消化吸收與創新，進而發展自己的技術已成為普遍的手段。

  由于技術保密，除非購買轉讓，否則要獲得產品的圖樣、技術文檔、工藝等技術資料幾乎是不可能實現的，而產品實物作為商品和最終的消費品，是最容易獲得的一類研究對象。

  本次疫情的發生，更是將矛盾激化，一些進口設備零部件的斷供，導致生產流程受到影響。在只有產品原型或實物模型條件下，三維掃描可以基于產品實物逆向，對產品進行精準的復制，同時還可通過重構產品零部件的模型，在探詢和了解原設計技術的基礎上，實現對原型的修改和再設計，以達到設計創新、產品更新的目的。三維掃描對于具有復雜曲面外形的零部件的逆向，更成為其主要的設計方式。

  實際上任何產品問世，不管是創新、改進還是仿制，都蘊涵著對已有科學、技術的繼承、應用和借鑒。技術引進是吸收國外先進技術，促進民族經濟高速度增長的戰略措施，據有關統計資料表明，各國百分之七十以上的技術都是來自外國，要掌握這些技術，很重要的途徑就是通過逆向工程。

  和國外相比，目前我國企業對于技術引進基礎上的逆向工程重視還不夠，多數企業把技術設備的引進僅僅看作是提高產品技術含量或者增加產品種類的方式，而沒有考慮到技術引進與逆向工程的結合對企業技術水平的提升，沒有從更高的戰略角度來考慮技術引進問題。

  逆向工程是制造業實現快速產品創新設計的重要途徑，實物原型的再現僅僅是逆向工程的初步階段，在此基礎上進行的基于原型的再設計、再分析、再提高，從而實現重大改型的創新設計，才是逆向工程的真正價值和意義所在。

  滬敖3D是一家致力于三維數字化行業解決方案的技術型企業，擁有豐富的三維項目經驗，公司以行業應用為出發點，為客戶提供三維數字化采集、三維數據處理、三維數據管理等一系列應用服務。

滬敖3D擁有結構光拍照式三維掃描儀、手持三維掃描儀（大小空間）、地面三維激光掃描儀、無人機傾斜攝影測量、3D打印等多種技術手段，從幾厘米到幾百米的物體或三維空間，從幾個微米到幾個厘米的精度，滬敖均可提供涵蓋軟硬件產品和項目服務的完整解決方案。

  滬敖3D目前主要服務于制造業（汽車、航空航天、船舶、模具、鑄造以及各種機械）、建筑業（建筑設計、施工、裝修等）、文化遺產（博物館、古建筑、考古等）、數字化工廠、警用公共安全、影視制作、教育等行業。提供質量檢測、三維建模、逆向工程、數字存檔、GD/T分析、有限元分析、虛擬安裝、干涉分析、工程測繪、形變監測、3D打印等技術方案。
