應用案例丨Trimble SX10應用于建筑立面平整度檢測

前言

建筑物隨著時間推移，其外墻飾面磚起鼓、脫落等質量事故不斷增多。在外墻裝飾上，有關部門雖出臺限制設計使用外墻面磚，禁止設計使用外墻瓷質貼面材料，提倡采用涂料飾面,但外墻涂料耐久性和整體美觀性效果遠遠比不上外墻面磚效果，飾面空鼓、脫落的隱患問題仍是業界的一個難題，要保證居民及行人安全，就勢必要對建筑外墻體立面進行準確的質量把控及可靠的形變分析。

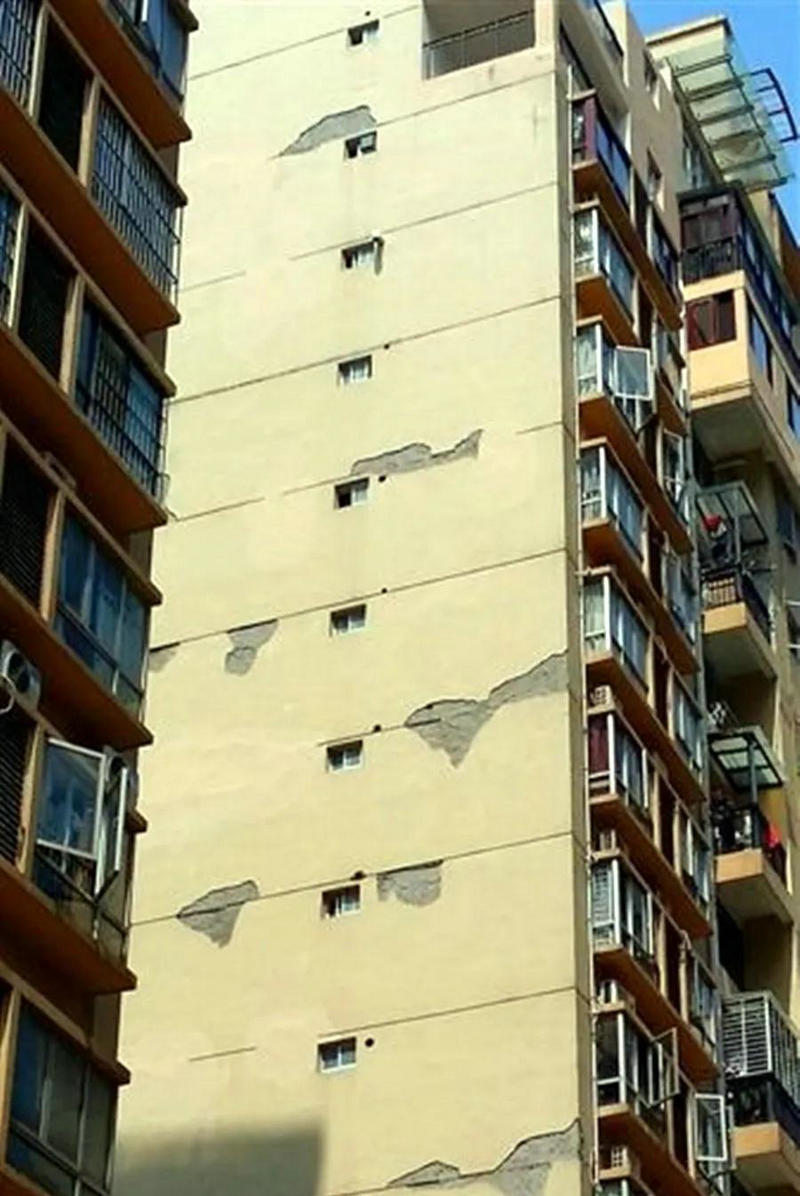

建筑外涂層脫落

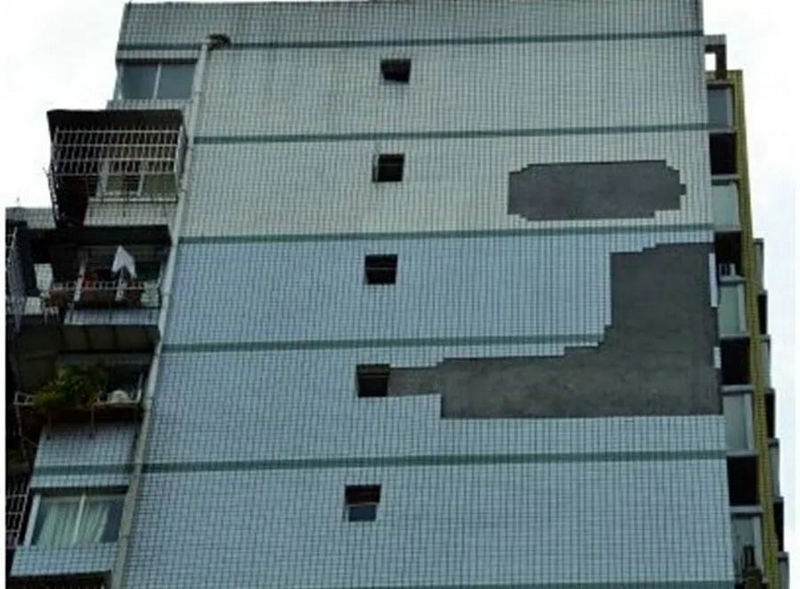

飾面磚脫落

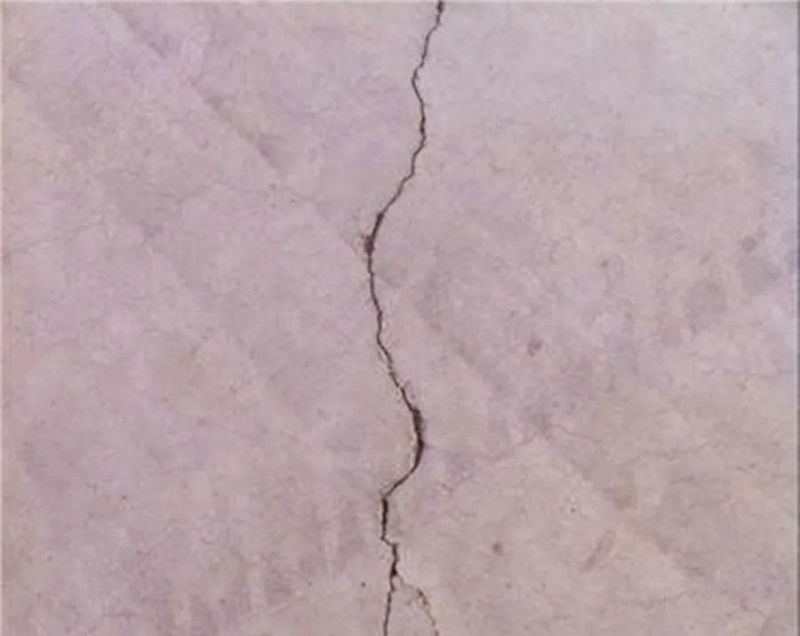

外墻面裂縫

利用SX10進行建筑外墻立面檢測的特征：

• 建筑物立面涉及高層建筑時測量距離會比較遠，為了能準確獲取外立面點云推薦使用SX10以其600米的掃描測程完整獲取點云。
• SX10掃描儀具有全站儀功能，有1″級的測量精度，采集點云均帶有高精度坐標，方便兩期數據客觀對比。
• SX10掃描儀還具有高清影像功能，在進行點云采集的時候可以拍攝高清電子照片，后期對墻體裂縫的檢查也提供著很大助力。

項目實施

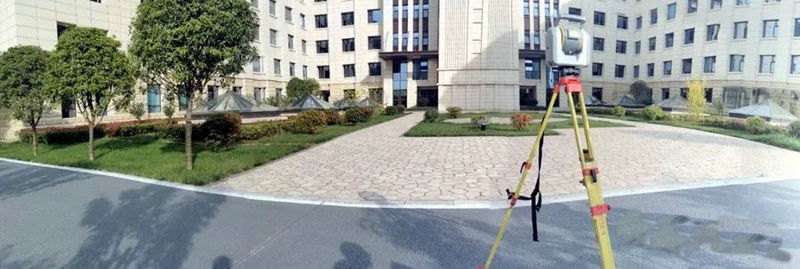

外業利用SX10全站影像掃描儀，設站掃描，同時拍攝高清影像，內業在Trimble Realworks軟件中進行立面分析檢測。

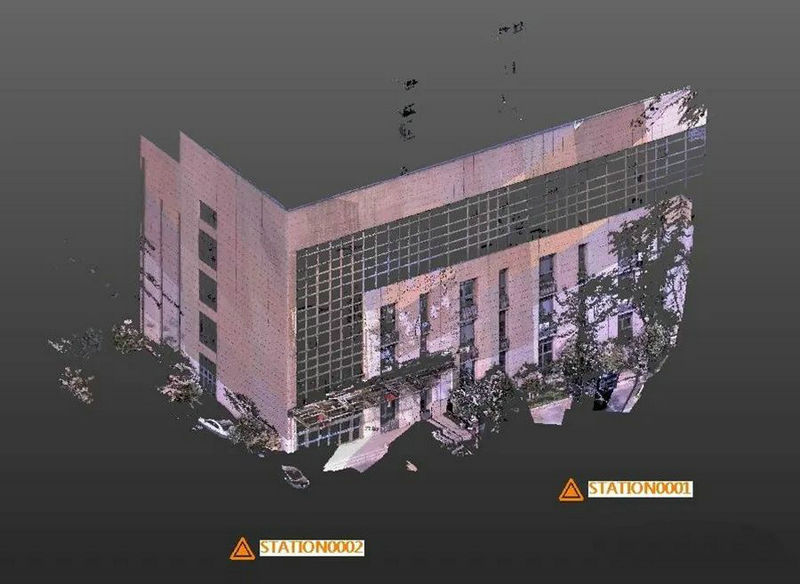

01點云展示

SX10全站影像掃描儀，通過其1秒級全站儀功能，設站后對檢測區域掃描，點云免拼接規避了常規掃描儀數據拼接所造成的微小誤差；其真實坐標點云保證了兩期數據對比的準確度與客觀性。

02數據處理

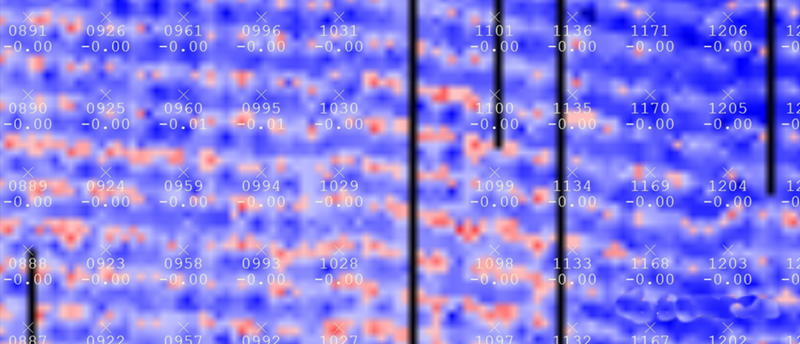

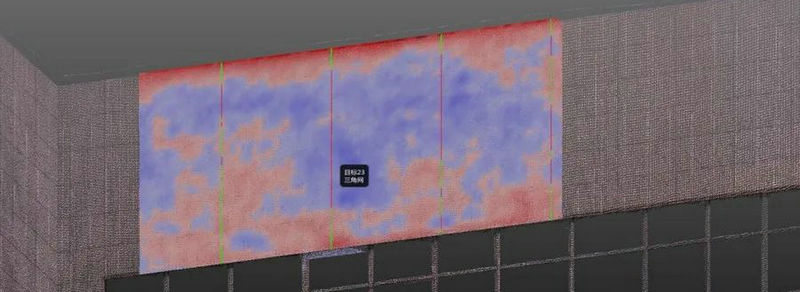

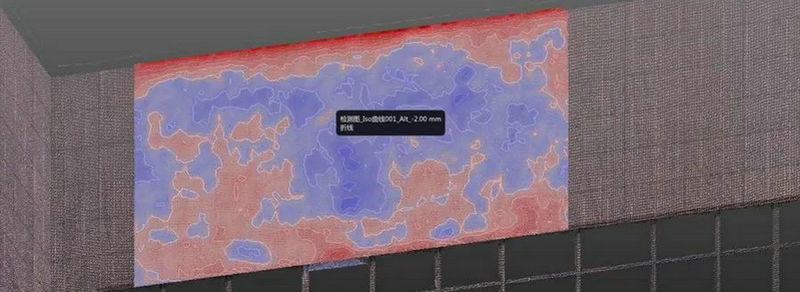

通過Trimble Realworks 11.3的新增加的墻體檢測功能對外立面平整度進行檢測，生成帶有標注的色譜圖 反映墻面形變情況。

03檢測成果

SX10具有84倍變焦相機功能，可對墻體上微小裂縫進行拍照記錄，對后期墻體裂縫檢查提供著詳實準確的數據照片成果。

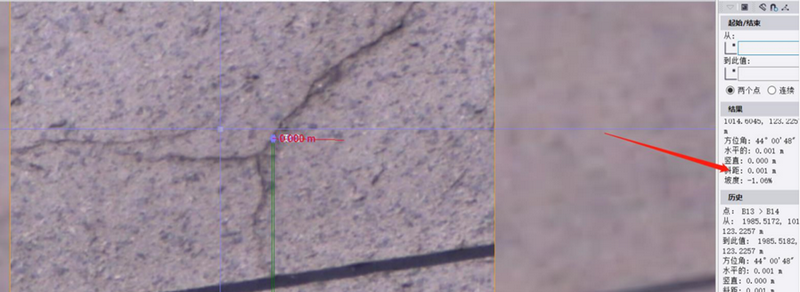

墻體裂縫檢查高清取像

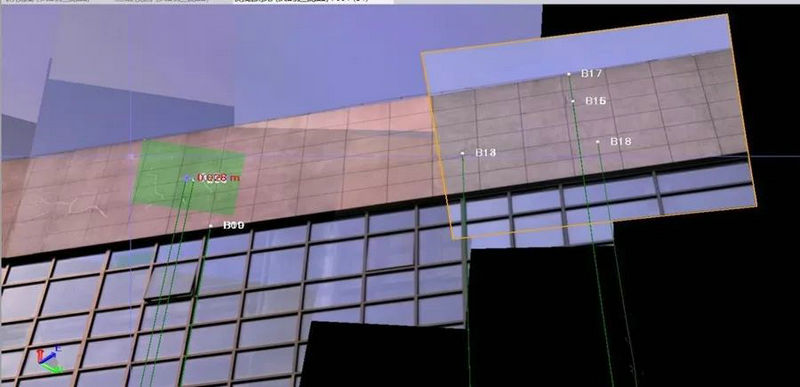

等間距取樣變化區域斷面線

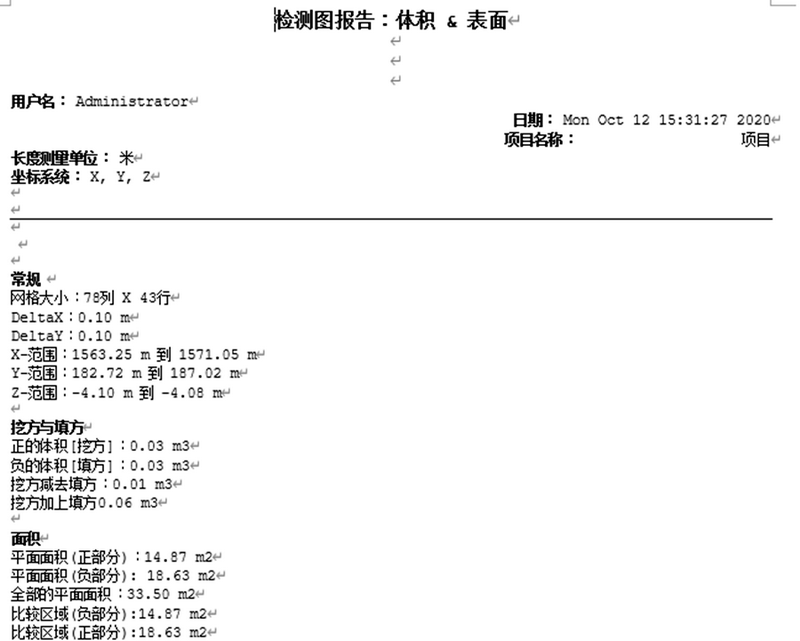

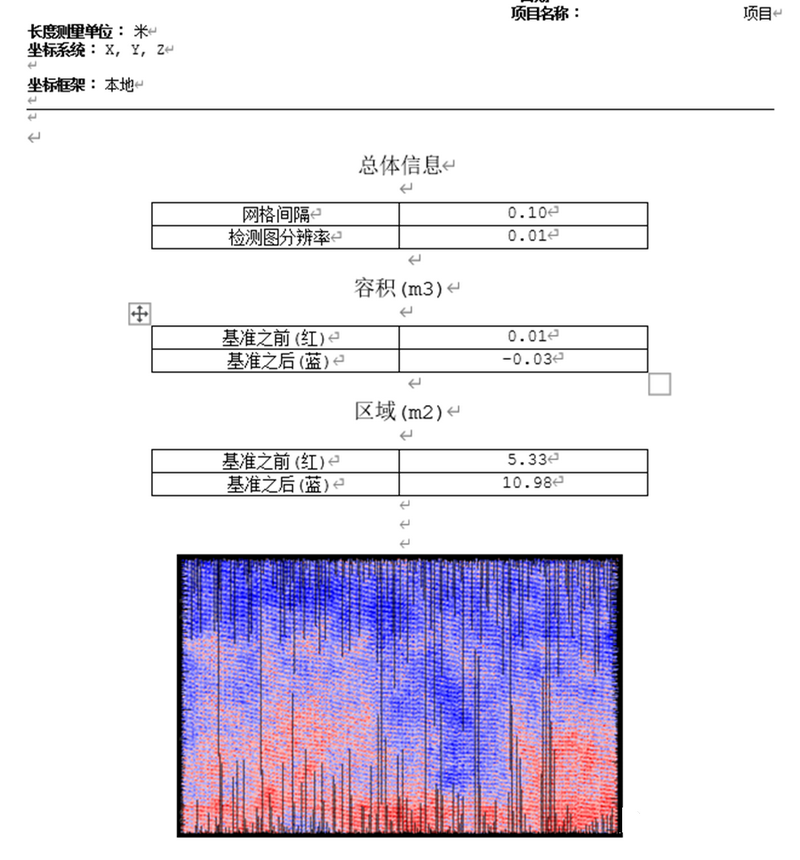

墻面檢測報告自動生成

優勢總結

1、掃描距離長：經過實際數據測試，SX10單站有效掃描范圍超過600m；

2、選區掃描模式：在現場可以任意選擇掃描區域，大大增加作業靈活度，大大減少內業冗余數據；

3、高清影像：SX10具有84倍變焦相機功能，可對墻體上微小裂縫進行拍照記錄，對后期墻體裂縫檢查提供著詳實準確的數據照片  成果；

4、準確定位：SX10全站儀功能可使項目點云直接具有現場坐標，保證數據的準確性和客觀性。

5、軟件的檢測功能：配合TRW軟件，可快速獲取點云矢量信息，分析檢測，成果報告多樣

6、效率方面：SX10單站框選掃描外立面時間約4分鐘，大大提高了作業效率，數據精度高且直觀。

SX10作為天寶掃描技術成果結晶，其設計初衷便是專門為測量用戶研發的一款掃描儀，同時配合其影像功能、掃描功能、全站儀功能，“三位一體”的技術又使得SX10發揮功能優勢，為后續的諸如土石方計量，滑坡監測，碰撞檢測，隧道測量分析等提供了精度及效率高的作業保障，以及可觀的效益比。

該案例圖文來自Trimble
