一、Trimble X7簡介

天寶Trimble X7架站式地面三維激光掃描儀是一款簡單、智能、非專業人士也能很快上手的專業三維掃描儀。

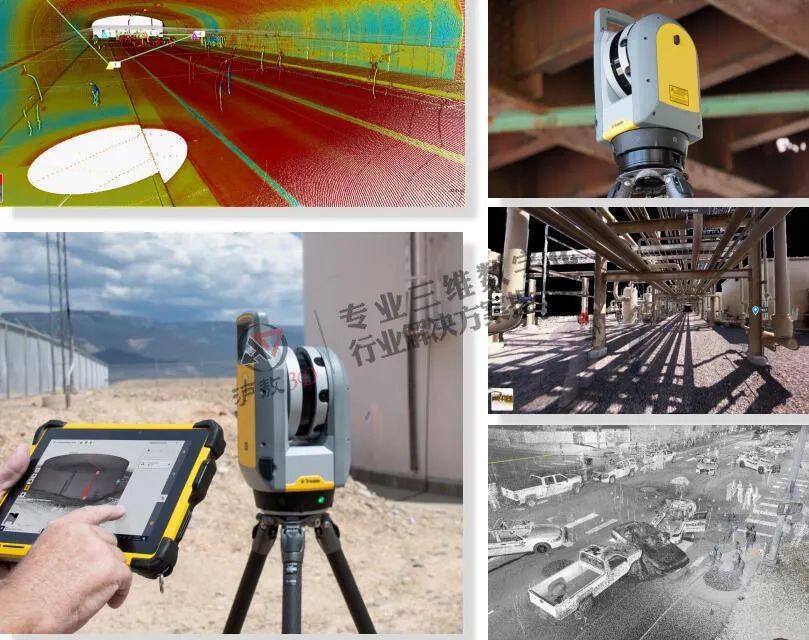

二、X7適用的場景

建筑施工/設施管理

工業測量

民用基礎設施

地形測量/普通測量

司法取證

公共事業

海上施工

地下采礦

文化遺產

儲罐校準和檢查

三、X7技術特點

第一臺具有自動整平功能的掃描儀

自動整平節約外業數據采集時間，真正的實現了一鍵式操作；對非專業人員十分友好；降低了暴露在復雜、危險環境中的時間，保障了人員安全；高精度的整平成果和大角度的整平范圍能讓你在任意地點架站，有效的確保了數據安全。

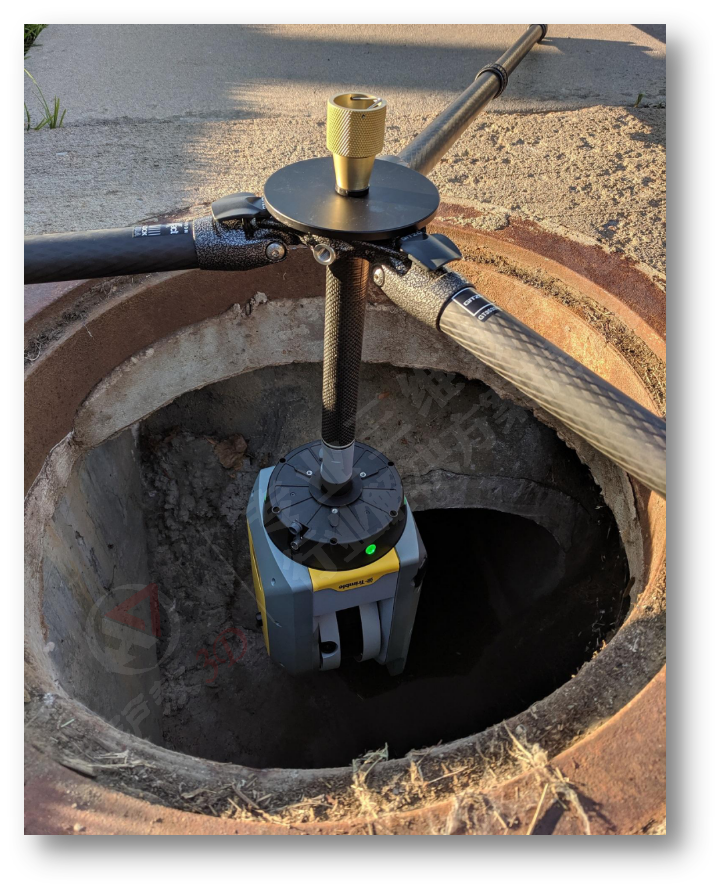

而且，自動整平拓展了掃描儀的應用范圍。現在，你可以把掃描儀放在手推車、自行車、小汽車上，無需購買昂貴的自動安平基座即可實現自己搭建移動掃描系統。

第一臺具有自動校準功能的光學儀器

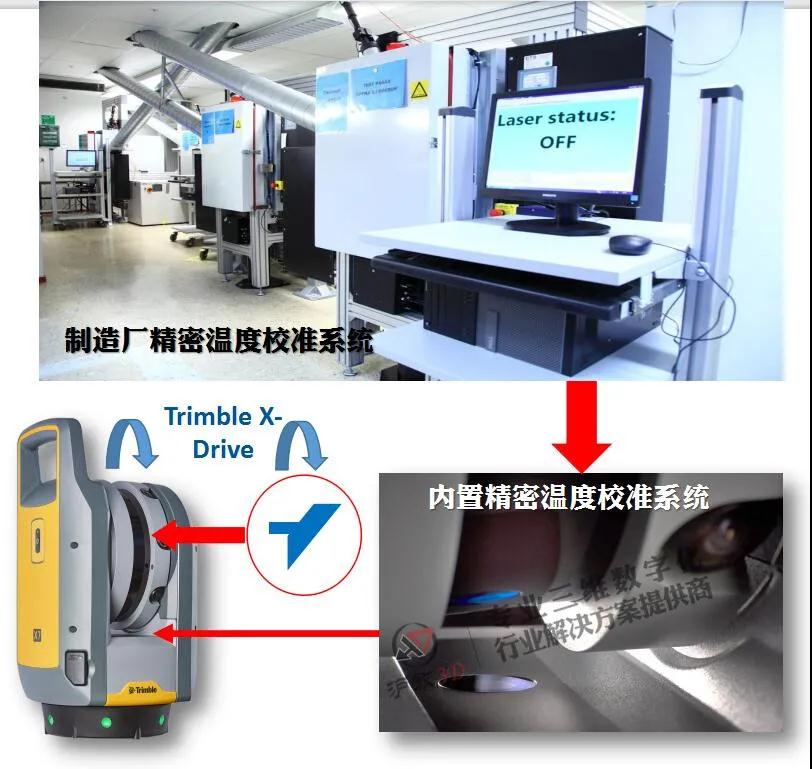

一般的掃描儀通常每年需要返回工廠在特殊的實驗室里保養校準一次，以確保掃描儀激光頭的精準度。而Trimble X7三維掃描儀具備自動校準功能，無需返廠，更不需要特別的檢校場地和專業的技術人員，儀器可當即完成自動校準。

同時，天寶的自動校準功能是極其智能的，它會檢測環境溫度、光線、振動、儀器溫度和垂直速度各影響因素，以綜合優化校準過程。在正常情況下，全自動校準大約需要25 秒，而在最惡劣的條件下，該過程將自動適應延長到45 秒以確保精確可靠的結果。自動校準可以有效補償溫差帶來的誤差，并且在溫度穩定后，校準時間隨之大大縮短甚至不再需要。自動校準還可以校準運輸時的沖擊和振動帶來的偏差。工作時，自動校準持續監測儀器內部和外部條件，在必要時執行校準刷新，將成果保持在精度范圍內。

簡單總結有點如下：

1、儀器本身內置微縮校準系統，可對溫度、器械的變化自動測出核準參數，對角度和距離作精確校準。

2、一直保持高精度

3、減少維護成本:無需再返廠做校

4、整個工作溫度范圍: -20C°~+50C°

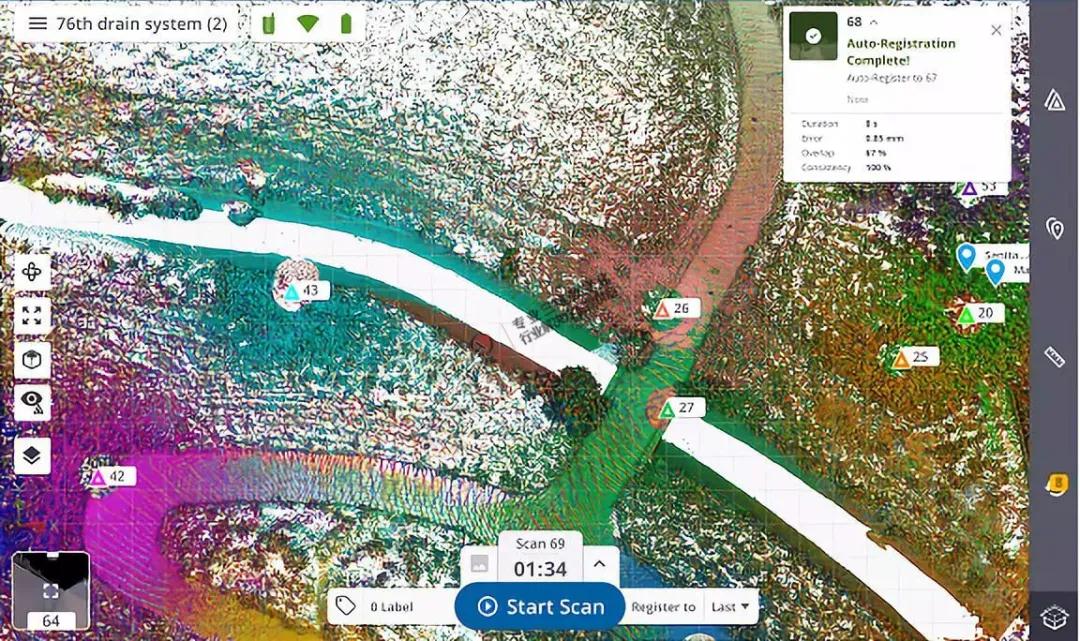

第一臺能在現場實現真正自動配準的掃描儀

Trimble X7內置高精度慣性導航模塊，可以追蹤掃描儀的每一個位置變化，一邊掃，一邊就完成了自動無目標配準和點云著色。系統對點云配準進行精化處理，詳細的配準報告含有測站誤差和一致性檢驗結果。

外業現場的無目標自動配準幫助我們將工作效率又提高了一個等級。我們不必再回到辦公室處理數據；我們不必再使用高性能的計算機并等待相當長的時間進行點云配準與著色。掃描完成后即可立即使用點云進行三維建模、繪圖、土方量計算等工作，真正地實現了即掃即用，當場即可獲取整體質量報告，當場即可提交成果。

簡單概述：

1、本站掃描自動與上一站配準

時間短、在搬站之前就已完成

確保無遺漏, 避免再次返回現場

節省辦公室數據處理時間

2、準確的配準，不是預配準、粗配準

3、完成最后一站時即可獲取整體點云

4、實時顯示質量控制信息

5、通過簡單拖拽即可手動配準

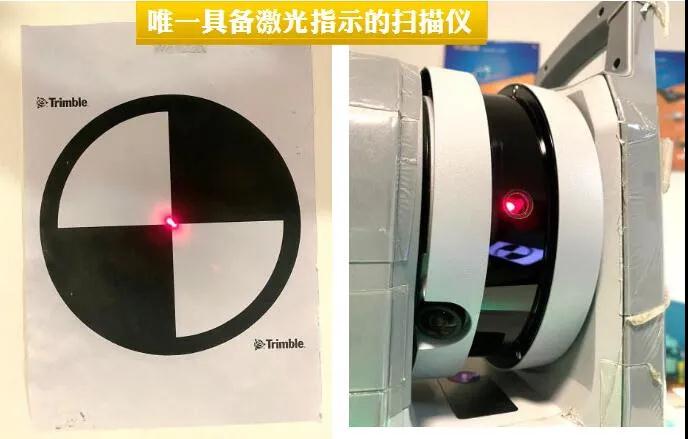

第一臺具備激光指示器的三維掃描儀

1、紅色激光點與點云一一對應

2、精確測點

 – 精確位置的注釋

3、關聯控制點坐標

– 照準后視

– 以實現現場地理坐標轉換

4、第三方軟件實現掃描現場指示

– 隧道超欠挖位置指示

– 各種工程點、線放樣

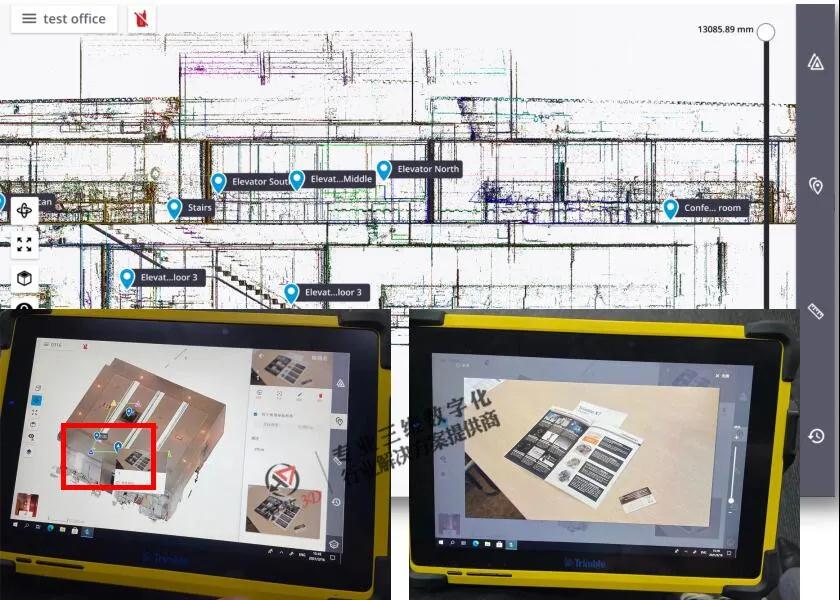

1、現場可對關鍵部位進行拍照并文字描述注釋，幫助內業人員了解現場

2、注釋點坐標與點云模型坐標一致

3、在3D視圖和測站視圖中均可用

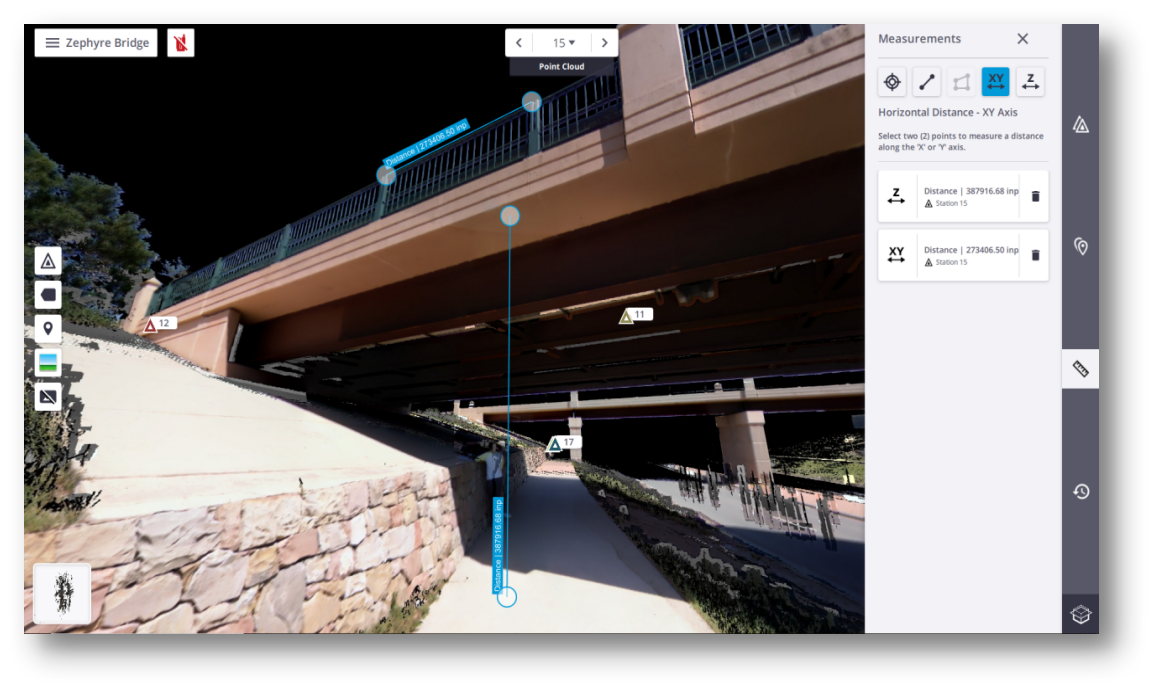

現掃現測

1、約束性量測

水平距離

垂直距離

面積量算

2、無約束

單點坐標 - 所有視圖

點對點距離 - 頂視圖、側視圖或測站視圖

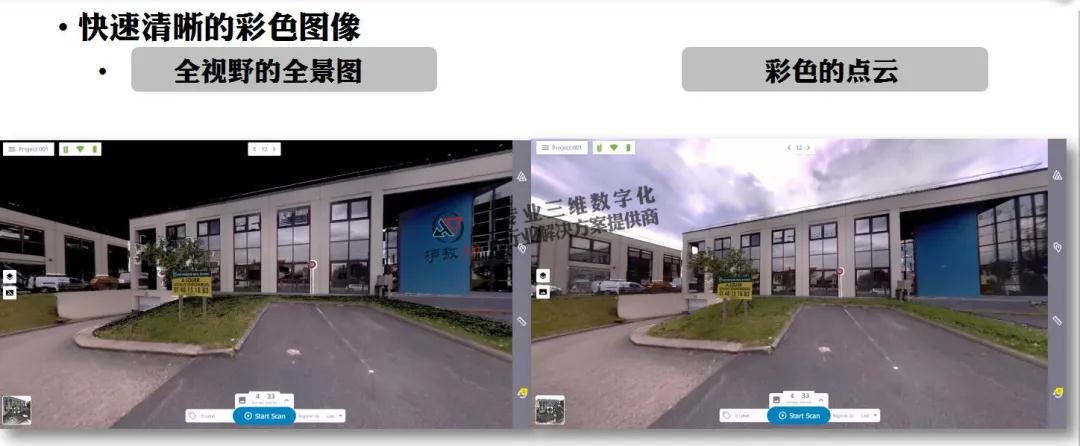

1、拍攝高清全景只需1分鐘

2、X-Drive驅動3個同軸1000萬像素相機同時拍照

3、360°x 282°視野

4、支持HDR

5、多種白平衡模式可選

高靈敏度模式 – 針對困難表面

與標準模式一致的精度，用于困難表面

暗色困難表面：黑色、瀝青路面、煤

反光困難表面：不銹鋼、光亮金屬、玻璃、潮濕地面

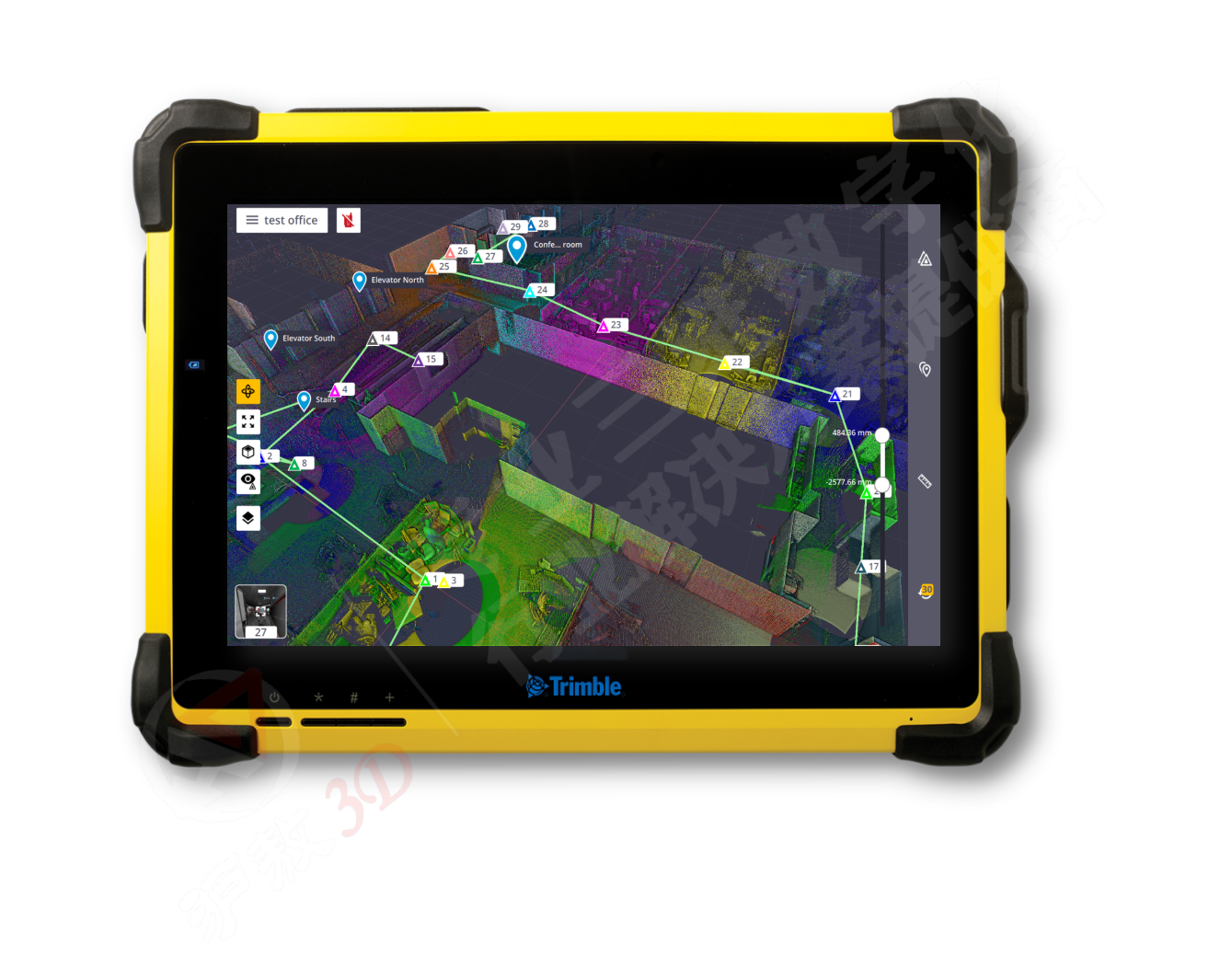

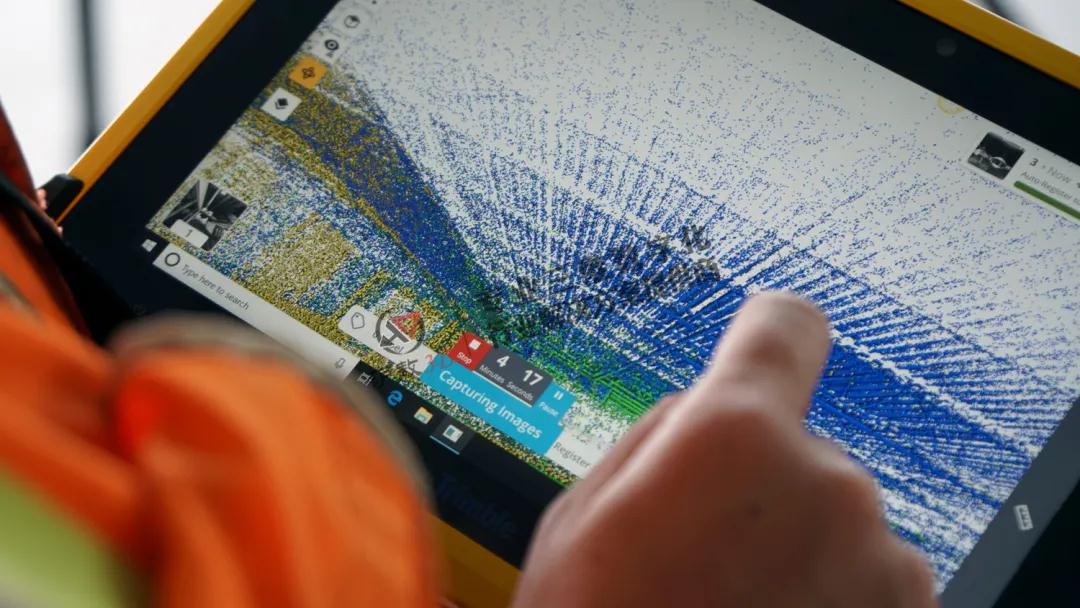

配備軍標平板電腦

1、軍用標準，適于野外作業

2、陽光下易讀，在潮濕天氣下亦有高分辨率顯示

3、10”彩色觸屏，Win10Pro

4、處理器快速強大，用于高效的數據采集和 數據處理

5、自帶Trimble Perspective軟件

三維數據可視化

自動配準、精化平差

現場注釋和任意量測

特點10：適應困難條件

1、適應于掃描環境惡劣的情況下

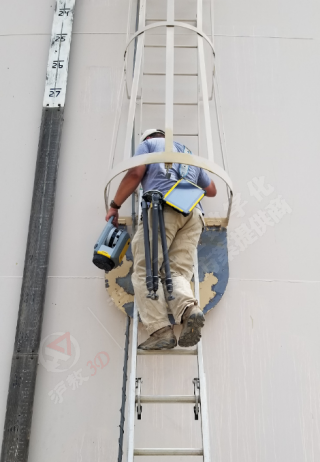

 輕便

 具備提手，真正便于攜帶和移動

2、適應于溫差極的環境

    工作溫度范圍: -20C°~+50C°

3、防水防塵等級高要求的環境

TrimbleX7全封閉設計，無通氣孔

IP55（防塵和防噴水保護）

封閉式隔離罩，具有防爆性能

4、遙控操作、極簡的一鍵操作

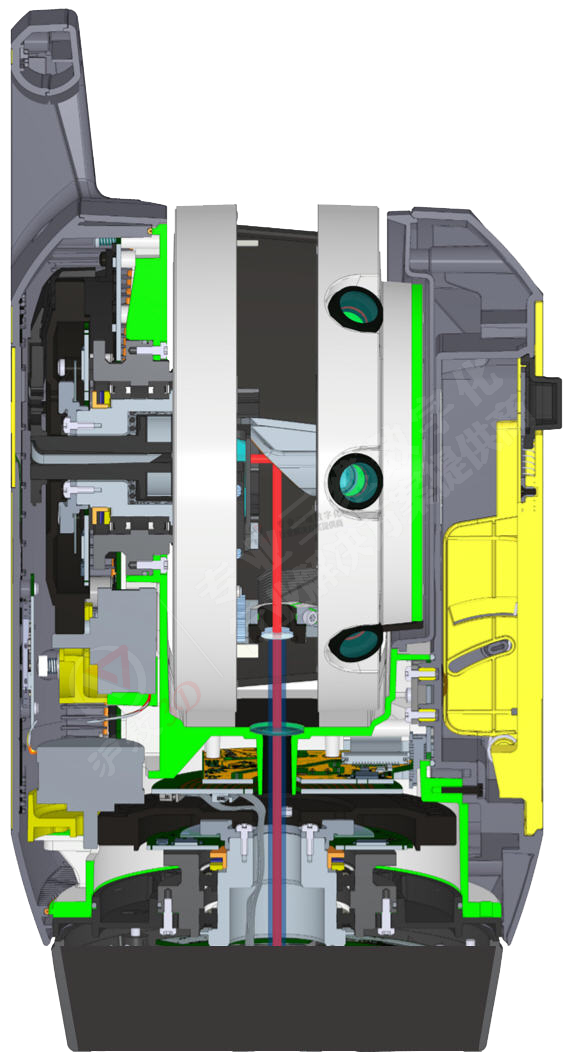

1、先進的X-Drive驅動技術

高度可靠，使用壽命長

低摩擦和低功耗

沒有噪音

2、業界領先的原廠保修保證

3、德國制造

質量保證、信心保證

1、從Trimble X7掃描儀簡單地拖放Trimble Perspective數據文件

2、在現有的TRW和TBC功能中支持Perspective的掃描標簽和字段注釋

3、X7掃描數據與TRW和TBC的掃描工作流程無縫集成

四、技術參數
