大空間掃描儀
|
一臺儀器，一場革命 Trimble®SX10影像掃描儀通過為測繪、工程和掃描專業人士提供世界上創新的解決方案，重新定義了日常測量設備的能力。Trimble SX10將改變您的工作方式。這個新穎的通用解決方案能夠采集任意組合的高密度3D掃描數據、增效Trimble VISION?影像和高精度全站儀數據，讓您能獲得您確切需要的成果、在每個任務中都能節省您的時間。 Trimble新推出的閃電3DM技術，允許SX10同時捕獲高精度的全站儀測量數據和高速3D掃描影像，提供的性能比以往任何時候都更優。系統設計以可信賴的技術(比 如：MagDrive?和SurePoint?)作為杠桿。把這些技術與新技術(比如：Autolock®)結合在一起，讓SX10提供高精度、高效和豐富的細節。SX10與Trimble Access?和Trimble Business Center軟件完整的集成，熟悉和高效的測量工作流使工作人員能快速進入工作狀態，展開工作。 |
|
|

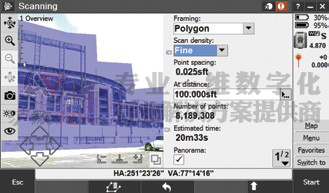

每一方面都非常優越的3D掃描。 Trimble SX10用于測量密集的3D掃描數據，每秒可測高達26,600個點的高精度數據，測程可達600米。用Trimble SX10能夠捕獲點云數據，然后自動配準到您的測量工作流中。無論您是從所設測站獲取全穹頂掃描，或只是掃描感興趣的區域，您采集的所有信息都將不折不扣地進入到您的測量坐標系統中。 |
|
|

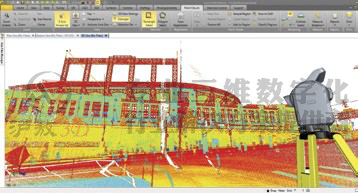

借助TBC，您可以更好利用外業數據 回到內業，Trimble Business Center(TBC)可以讓您使用市面上的測量辦公軟件熟悉的工作流，把Trimble SX10數據完全整合到您的項目中。對CAD和GIS軟件包的增效點云管理、自動提取和互操作性，確保您更好滿足客戶需求。 |
|
|
主要特點 |
 |
|
?集測量、影像和高速3D掃描于一體的解決方案 ?Trimble的閃電3DM是高精度全站儀測量和高速掃描能力的技術保障 ?掃描速度高達每秒26,600個點，測程可達600米，具有小點尺寸 - 100米處僅14毫米 ?改進的Trimble VISION技術允許快速和容易地獲取高分辨率工地影像 ?與 Trimble Access 和 Trimble Business Center軟件熟悉的工作流進行完全整合 |
|
測量性能 |
||
|
角度測量 |
||
|
|
傳感器類型 |
帶對徑讀數的絕對編碼器 |
|
|
測角精度1 |
1" (0.3 mgon) |
|
|
角度顯示(最小讀數) |
0.1" (0.01 mgon) |
|
自動水準補償器 |
||
|
|
類型 |
置中雙軸 |
|
|
精度 |
0.5" (0.15 mgon) |
|
|
測程 |
±5.4’(±100 mgon) |
|
|
電子雙軸水準，分辨率為 |
0.3" (0.1 mgon) |
|
|
三角基座圓水準 |
8’/2 mm |
|
距離測量 |
||
|
精度 |
||
|
棱鏡模式 |
標準2 跟蹤2, 3 |
1 mm + 1.5 ppm 2 mm + 1.5 ppm |
|
DR模式 |
標準2 |
2 mm + 1.5 ppm |
|
測量時間 |
||
|
棱鏡模式 |
標準 |
1.6 s |
|
DR模式 |
標準 |
1.2 s |
|
測程 |
||
|
棱鏡模式4 |
單棱鏡 |
1 m – 5,500 m |
|
DR模式 |
柯達白卡(產品目錄號 E1527795) |
1 m – 800 m |
|
|
柯達灰卡(產品目錄號 E1527795) |
1 m – 450 m |
|
自動鎖定和全自動測程 |
||
|
|
自動鎖定測程 - 導線 50 mm5 |
1 m – 800 m |
|
|
自動鎖定測程 - 360棱鏡 |
1 m – 300 m6 / 700 m5 |
|
|
讀角精度1 |
1" |
|
掃描性能 |
||
|
常規掃描規格 |
||
|
|
掃描原理 |
在望遠鏡使用旋轉棱鏡進行帶掃描 |
|
|
測量速率 |
26.6 kHz |
|
|
點間隔 |
6.25 mm、12.5 mm、25 mm 或 50 mm @ 50 m |
|
|
視場 |
360°x 300° |
|
|
粗掃描：全穹頂 - 360°x 300°(水平角 x 垂直角) 密度：1 mrad，50 mm 間距 @ 50 m |
掃描時間：12 分鐘 |
|
|
標準掃描：區域掃描 - 90°x 45°(水平角 x 垂直角) 密度：0.5 mrad，25 mm 間距 @ 50 m |
掃描時間：6 分鐘 |
|
范圍測量 |
||
|
|
范圍測量原理 |
Trimble Lightning技術驅動的高速飛行時間 |
|
測程 |
||
|
|
柯達白卡(產品目錄號 E1527795) |
0.9 m – 600 m |
|
|
柯達灰卡(產品目錄號 E1527795) |
0.9 m – 350 m |
|
測程噪聲 |
||
|
|
@ 50 m，對于18–90%的反射率 |
1.5 mm |
|
|
@ 120 m，對于18–90%的反射率 |
1.5 mm |
|
EDM技術規格 |
||
|
|
光源 |
脈沖激光 1550 nm，激光類別 1M |
|
|
光束發散度DR模式 |
0.2 mrad |
|
|
100 m處激光點尺寸(FWHM) |
14 mm |
|
|
大氣改正 |
可以通過外業和內業軟件實現 |
|
成像性能 |
||
|
|
成像原理 |
Trimble VISION技術助力的望遠鏡中3個校準相機 |
|
|
相機總視場 |
360°x 300° |
|
|
實況視圖幀速率(取決于連接方式) |
可達 15 fps |
|
|
廣角相機拍攝一幅全景的文件大小 |
15 MB – 35 MB |
|
全景測量時間/分辨率 |
||
|
廣角相機全景 |
全穹頂 360°x 300° (水平角 x 垂直角)有10%重疊 |
3 分鐘，40 個影像，20 mm @ 50 m/每像素 |
|
主要相機全景 |
區域捕獲 90°x 45° (水平角 x 垂直角)有10 %重疊 |
3 分鐘，48 個影像，4.4 mm @ 50 m/每像素 |
|
相機技術規格 |
||
|
常規相機技術規格 |
||
|
|
每個相機芯片的分辨率 |
5 MP (2592 x 1944 像素) |
|
|
圖像的文件格式 |
.jpeg |
|
|
最大視場 |
57.5°(水平) x 43.0°(垂直) |
|
|
最小視場 |
0.65°(水平) x 0.5°(垂直) |
|
|
全縮放(無插值) |
84 x |
|
|
35 mm 等效焦距 |
36–3000 mm |
|
|
曝光模式 |
自動、點曝光 |
|
|
手動曝光亮度 |
±5 擋 |
|
|
白平衡模式 |
自動、日光、白熾燈、陰天 |
|
|
溫度補償光學機構 |
有 |
|
|
校準相機 |
有 |
|
廣角相機 |
||
|
|
位置 |
平行于測量軸 |
|
|
一個像素對應于 |
20 mm @ 50 m |
|
主要相機 |
||
|
|
位置 |
平行于測量軸 |
|
|
一個像素對應于 |
4.4 mm @ 50 m |
|
望遠相機 |
||
|
|
位置 |
同軸 |
|
|
對焦 |
自動、手動 |
|
|
對焦距離 |
1.7 m 到無限遠 |
|
|
一個像素對應于 |
0.88 mm @ 50 m |
|
|
瞄準精度(標準差1 sigma) |
1" (水平角；1,5 cc，垂直角：2,7 cc) |
|
對中相機 |
||
|
|
可用范圍 |
1.0-2.5 m |
|
|
地面分辨率 - 一個像素對應于 |
0.2 mm @ 1.55 m 儀器高度 |
|
|
精度 |
0.5 mm @ 1.55 m 儀器高度 |
|
常規技術規格 |
||
|
|
通訊 |
WiFi、2.4 Ghz 擴頻、電纜(USB 2.0) |
|
|
IP等級 |
IP55 |
|
|
工作溫度范圍 |
–20°C 到 50°C |
|
|
安全 |
雙層密碼保護 |
|
系統技術規格 |
||
|
伺服系統 |
||
|
|
MagDrive伺服技術 |
內置伺服/角傳感器電磁直驅 |
|
|
制動夾具和緩慢運動 |
伺服驅動 |
|
對中 |
||
|
|
對中系統 |
Trimble 3爪 |
|
|
對中器 |
內置視頻對中器 |
|
|
|
帶光學對中器的分離式光學三角基座 |
|
電源 |
||
|
|
內置電池 |
可充電鋰電池11.1 V，6.5 Ah |
|
工作時間7 |
||
|
|
一塊內置電池 |
大約2-3小時 |
|
|
多電池適配器中三塊內置電池 |
大約6-9小時 |
|
重量和尺寸 |
||
|
|
儀器 |
7.5 kg |
|
|
三腳基座 |
0.7 kg |
|
|
內置電池 |
0.35 kg |
|
|
橫軸高度 |
196 mm |
|
|
前鏡頭光圈 |
56 mm |
 |
 |
|
1標準差按照ISO17123-3。 2標準差按照ISO17123-4。 3單一測量，目標靜止。 4標準晴朗條件(無陰霾、陰天或溫和陽光帶輕度熱流光，能見度約10km)。 5完美條件(陰天，能見度約40 km，無熱流光)。 6正常條件(溫和陽光，能見度約10 km，有些熱流光)。7 在–20oC的容量是+20oC時的75%。
規格若有改變，恕不另行通知。
|
 |
|
