作為一種水上運輸工具?船舶具有裝載量大?費用低等優點?在海洋航運中的作用越趨突出?承擔了重要的貨運任務。

造船業是資金密集、信息密集、技術密集、勞動力密集型行業?船體結構復雜?建造工序多?因此測量項目多?測量準確性要求較高，需按照訂單進行單件或者小批量生產，設備和工具工裝專用性強?進入和退出壁壘都很高?是競爭非常激烈的行業。

目前各種新型大型船舶?如超大型油船、集裝箱船等對船舶工業的要求日趨嚴格，造船企業必須借助當今科技的發展不斷革新生產技術和工藝?達到在激烈的市場競爭中占有市場的目的。

案例介紹

本案例中滬敖所服務的客戶為大型船舶機械零部件企業，其需要對船舶的發動機艙進行模擬測試。客戶在機艙表面按要求布局了大量傳感器，用以實時獲取相關數據進行模態分析。

本次的難點在于，每一個傳感器都需要空間和軸向定位，因為測試結果需用于后續的相關性分析，因此傳感器的定位需要很精確。

而本次的被測件由于是大型錐桶（弧面結構），在以往的實際操作中很難實現精確的空間頂點坐標點位置的定位。

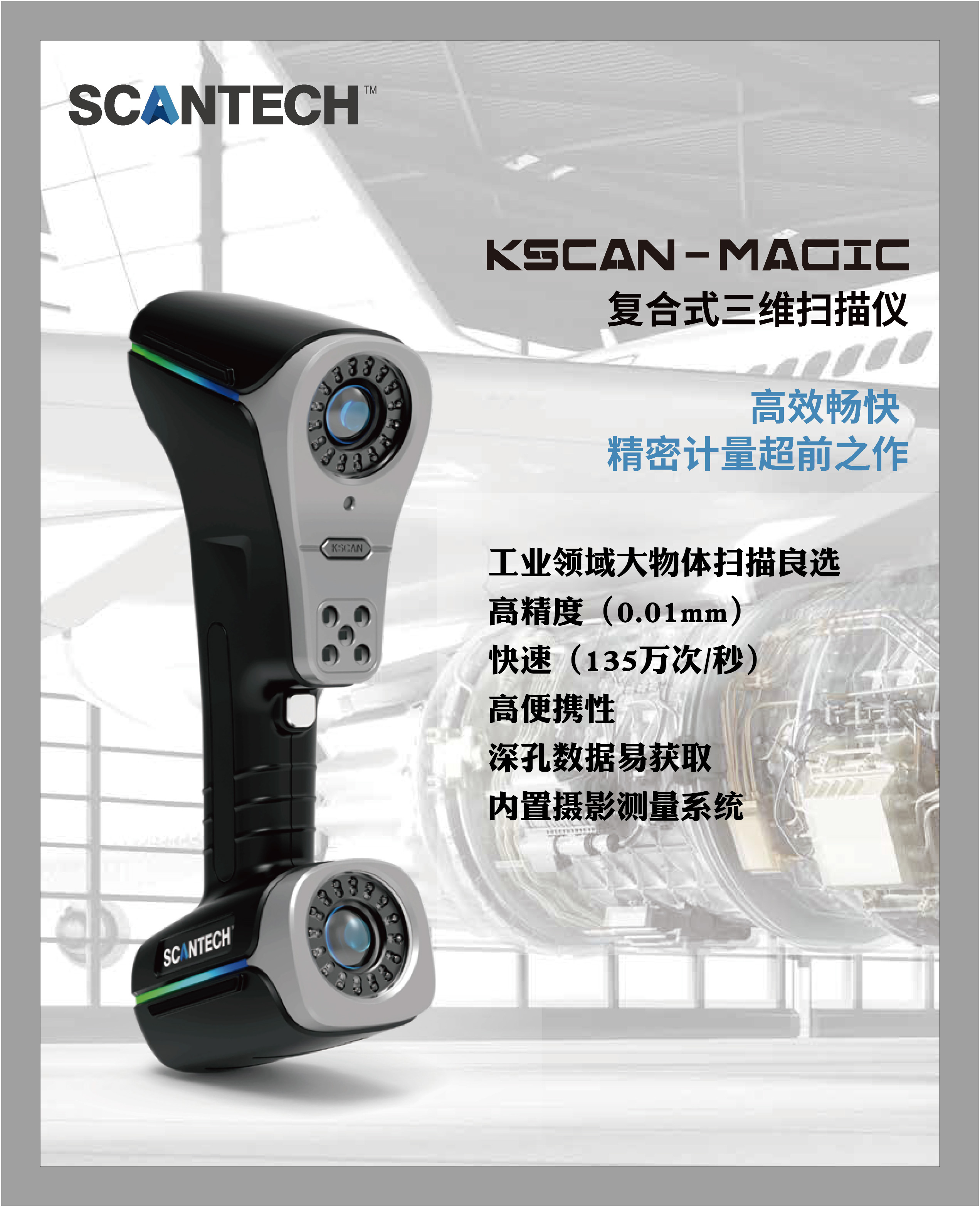

本次滬敖的技術人員采用手持式高精度激光三維掃描儀+攝影測量系統（用以控制整體測量精度）的三維測量系統，對模型進行三維數據采集工作。

點擊圖片查看產品具體情況

工作流程如下

1、布局標記點+編碼點以及標尺，對其進行拍攝工作。

2、對模型進行采集，針對性只采集所需的傳感器數據：（保證數據完整的情況下，盡可能減少無關數據）

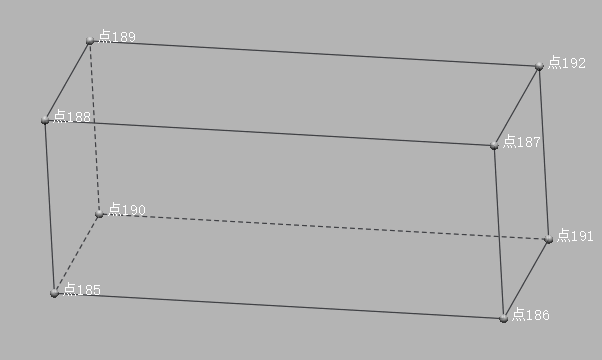

3、擺正坐標系，提取相對應的傳感器頂點空間坐標。

（由于傳感器的放置面和背面都是死角，但客戶希望能夠提供八個頂點坐標，滬敖的技術人員對每個傳感器進行了逆向工作，利用軟件對頂點自動進行拾取）。

4、輸出點坐標（.TXT），整理坐標生成（.Excel）

三維掃描在本方案中的優勢分析

1、準確提供空間坐標，解決傳統測量行業的局限性。

2、生成數據表格，可數據存檔，在數據記錄上有追溯性。很好地解決了上下游數據互通的問題

3、提供基礎模型，應用于模擬實驗，及二次開發等領域

三維掃描技術實現了目標原形從三維實體到三維數據的直接轉化?成為后端技術基礎數據平臺或起點。

從測量學的觀點看?非接觸式測量可真正實現“零接觸力測量”。這樣有效避免了高精度測量中測量力帶來的系統誤差和隨機誤差?而且可以方便地實現對軟質和超薄物體表面形狀的測量。

三維掃描采集速度快?能夠在短時間內獲取大量的點云數據用于曲面擬合和三維建模?并可和理論模型比對進行誤差分析，大大節省了時間?也減少人為引入的誤差。

在本案例中，三維掃描技術的加入，使得每個測點（傳感器）的空間定位很精確，增加測點數目很方便且不會顯著增加工作量，因此大大豐富了數據信息，對于后續相關性分析非常方便。

三維掃描在船舶工業的應用前景

三維掃描技術應用于船舶工業有很大的應用前景

1、例如將光學測量技術應用于艦船維修領域，可將需要改建或者已損壞的區域在測量后進行模型重建?并使用通用的軟件進行工程造型?制造新的船殼來替換損壞區域，從而降低了測量和工程圖制作等人工耗時。

2、例如?使用三維掃描儀將帶有余量的船舶分段掃描下來，轉化為二維圖或者三維圖?在分段未上船臺之前進行余量修正。

3、利用三維掃描儀對各種板材、結構件和分段的尺寸與精度進行管理?形成三維模型數據庫。采用三維激光掃描系統，使得船體裝配成為簡單的要素作業，降低了工人的熟練化程度。

4、船體內部管道林立?在拼裝焊接時保證其準確性非常重要。在上船臺前?測量好對接部分各管道的位置精度?在分段上船臺之前設計出連接彎管的結構?可以為相應分段提前加工彎管。

5、由于環境溫度的變化如船體曝曬在日光下?工件的尺寸會產生較大的變化?給裝配焊接過程中的精度控制帶來不便。可通過掃描儀采集不同溫度下的整船的膨脹系數數據庫?建立分段的膨脹系數檔案?從而設計合理的裝配方案。

6、將各個分段的三維模型自動拼接?形成整船的三維模型。分析船舶制造總體精度?對于全船的光順性等給予直觀的評價

……

通過以上手段?均有利于大大減少工作量?縮短船臺周期?降低建造成本。
