TrimbleRealworks功能詳解

伴隨著測繪技術的快速發展，各種先進的測繪裝備也隨之投入到測繪任務中，其中最具代表性的就是三維激光掃描技術。

激光掃描技術以其高精度、高密度、高效率、實時性強、信息量豐富和非接觸主動測量等特點，通過非接觸式主動測量可進行大面積、高密度空間三維數據的采集，使測繪從傳統的單點數據采集轉變為密集、連續的自動數據獲取，增加了信息量，大大提高了測量的精度和外業工作效率。

而在內業工作中，Trimble Realworks（以下簡稱TRW）軟件為點云數據的處理提供了更加智能、高效的方式，得到了廣泛的應用。

在往期的案例中，我們介紹了TRW軟件在點云配準、室內點云分類、平整度檢測和油罐標定方面的應用.

歡迎點擊上圖查看上一期內容

本期我們再來聚焦TRW,來介紹它其他方面的一些應用.

在TRW的建模（工廠）模塊中，有自動管道建模這一選項，它可以選擇我們掃描到的管道點云的一部分，自動擬合并自動查找該部分所在的一整條管道，自動生成管道模型。

自動管道建模

依賴TRW先進的管道擬合算法，現場掃描無需采集管道一周的全部點云，只需三分之一左右的點云即可擬合出管道，使用TRW自動管道建模功能可以大大提升多管道場景如船艙、工廠的建模效率。

02 TRW和SktchUP聯合建模

您知道嗎？SktchUP也是Trimble的一員。

Trimble一直在探索將如何SU加入到Trimble的現有工作流當中去。

SketchUp是一個免費的3D建模平臺，可幫助用戶創建包括3D模型在內的模型集，并讓其共享個全球各地的建模者。

SketchUp現在已經擁有了數百萬的活躍用戶，光去年一年SketchUp的激活數就超過了3000萬。

TRW具有與SU完全開放的數據接口，用戶可以直接在TRW中啟動SU，并與之聯動建模，在TRW中建立的任何模型，可以一鍵發送到SU中。在SU中用戶也可使用SU中的任何指令編輯這些模型。

TRW-SU聯合建模請收下

03 TRW和SktchUP聯合建模

在之前發分享中我們介紹了TRW的室內點云自動分類功能，使用室內自動分類，可以自動將天花板、地板、墻面進行自動分類，大大提升點云處理的效率。

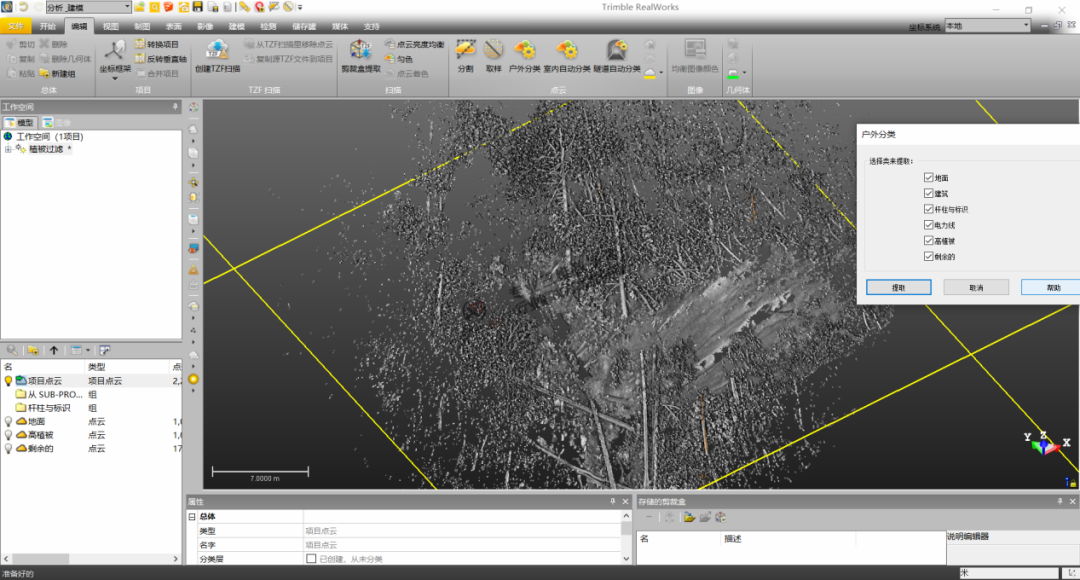

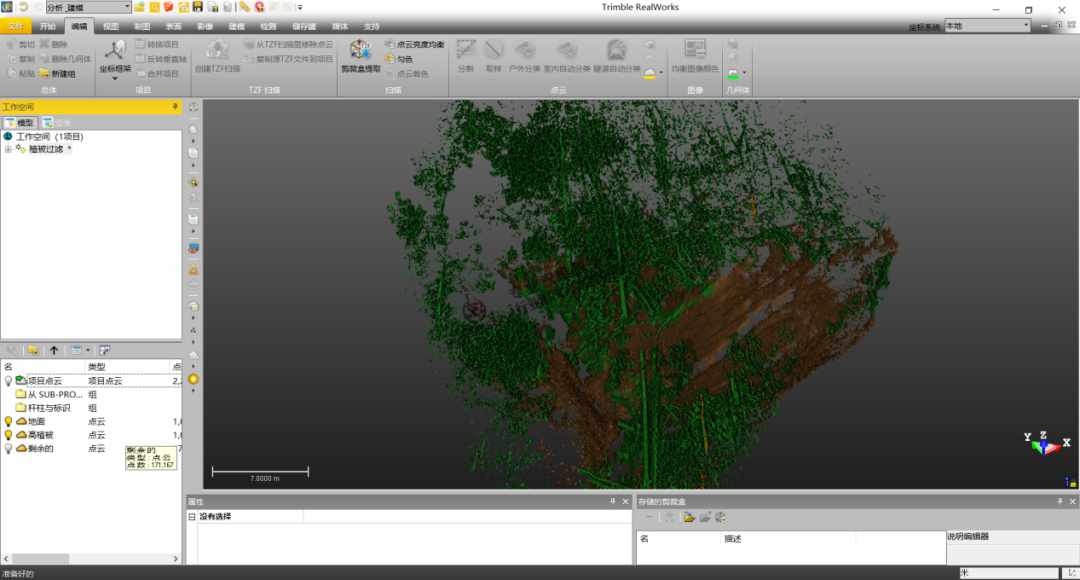

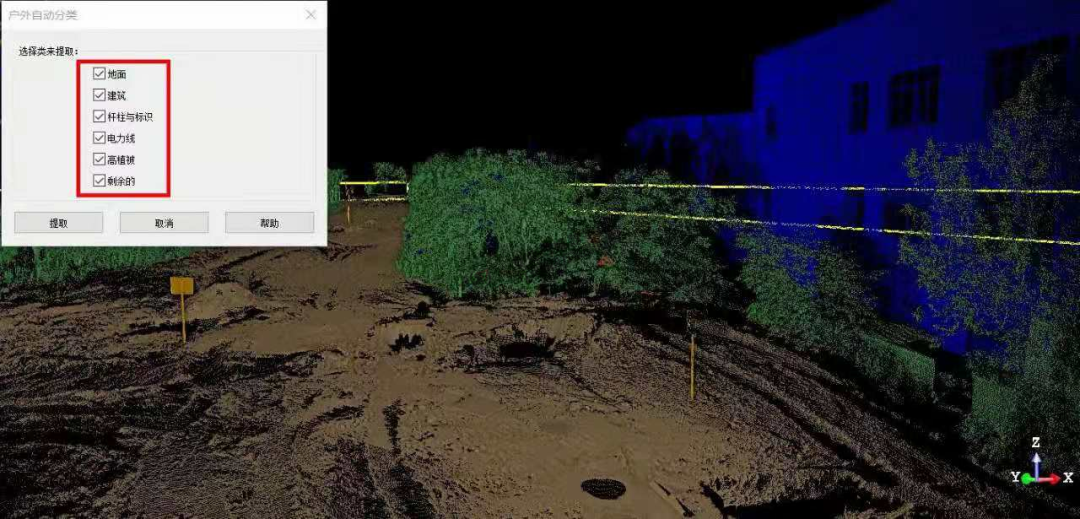

本期我們將分享室外點云的自動分類，使用trw的戶外點云自動分類功能，軟件能將點云自動分類，自動提取出地面、建筑、桿狀柱狀物體、電力線與高植被。這個功能也能幫助用戶快速處理點云，從雜亂的戶外場景中獲取自己想要的那部分點云。如從事地質研究或者邊坡檢測的研究人員就可以用此功能快速過濾植被，獲取測區的點云數據。

04 隧道檢測與挖填方分析

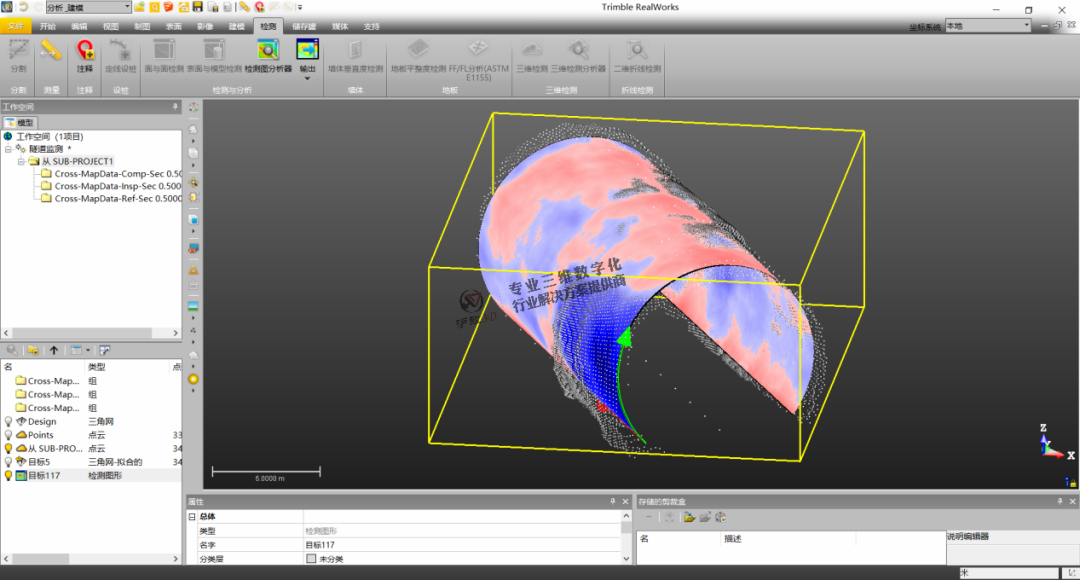

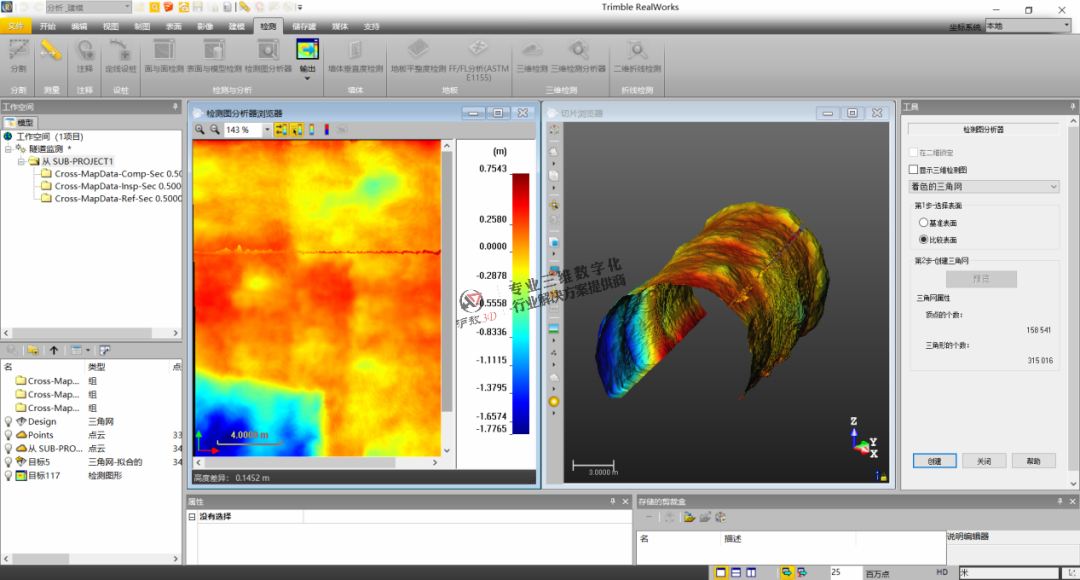

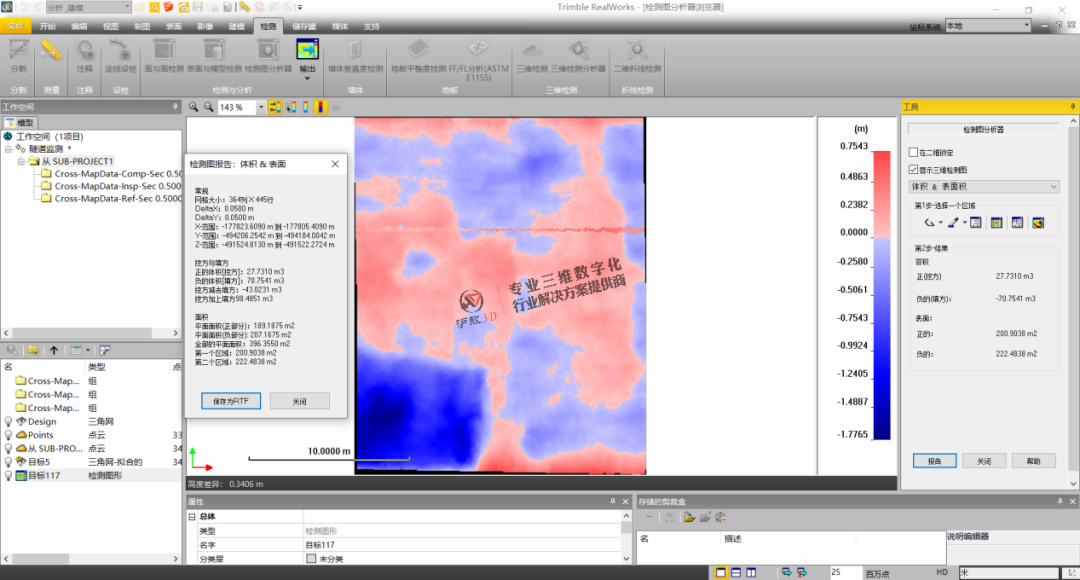

使用TRW的檢測模塊，可以將掃描的隧道點云數據與隧道的設計模型進行直接對比，并以冷暖色譜圖的形式顯示兩者之間的偏差，暖色表示欠挖的部分冷色表示超挖的部分，并可以快速計算超欠挖的具體土方量并生成規范的報告。這將為隧道施工提供精確實測數據，指導隧道的挖填作業。

總結

TRW是功能強大的點云處理分析軟件，它擁有很多模塊，可以使用點云數據生產出很多行業的專業化成果，Trimble三維激光掃描儀配合TRW軟件，為用戶提供了一站式“掃描到最終成果”的解決方案，為用戶節約了時間和金錢成本。
