移動測繪設備
Trimble移動測繪系統產品系列——車載移動測繪技術的創新
基于用戶掌控的工作方式
無論什么項目或多少預算，天寶的車載移動測繪解決方案全套組合產品，能夠為用戶提供多種選擇，滿足用戶的不同需求。天寶公司專注于一整套完備的系統和工作流程，并具有貫穿全套組合產品的通用軟件。無論用戶是對捕獲全息影像以創建基于地圖的街景應用感興趣，還是希望完成精確的測繪和工程項目，天寶移動測繪解決方案期待著用戶的探索和體驗。
工作流程
著重介紹下其中最新上市的MX50

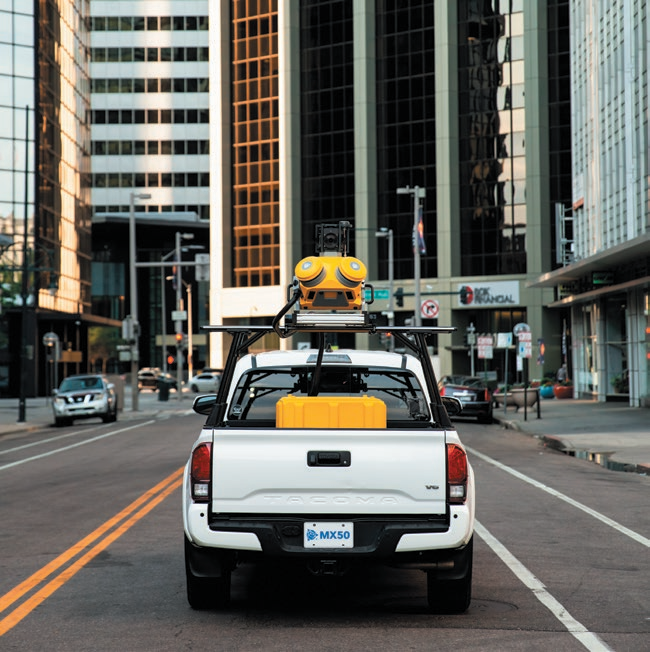

Trimble MX50高精度、中測程移動測繪解決方案
密集點云、高精度、中等測程 - 用于影像測繪和資產管理
Trimble MX50是一款實用型外業竣工移動影像測繪解決方案，適用于資產管理、影像測繪和道路維修。該系統提供了非常準確的環境點云，并伴隨有全息影像，大大提高了生產率。
無論是高速公路管理機構、市政部門還是地方政府，Trimble MX50都可使用戶掌控自己的數據采集項目。使用該系統不需要特別的專業知識和技能，安裝和操作簡單易行。伴隨的點云和影像具有用戶需要的一切相關數據，以供提取資產位置、規模、狀況以及其它檢查和屬性信息所用。Trimble MX50的精準點云可以增強定位資產和測量資產的能力，而360度影像可用于判斷檢查數據和要素屬性信息。

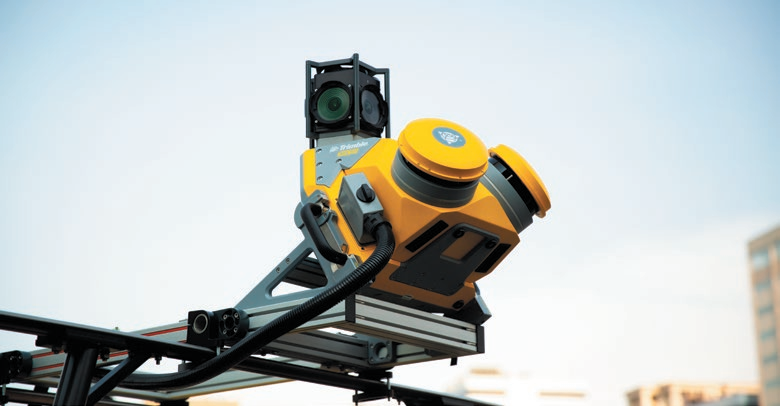

Trimble MX50移動測繪解決方案——MX50的優勢
- 實用的移動測繪系統，將精確的LiDAR數據和身臨其境的全景圖像結合在一起
- 先進的TrimbleR LiDAR技術與成熟可靠的移動平臺相集成
- 精確的點云，用于路面、高速公路維修或資產管理等應用
- 簡易的系統安裝和基于瀏覽器的直觀操作
- Trimble提供了從現場到完工的完整工作流程 -采集、處理、提取、發布和數據集成
技術參數
|
電氣數據 |
|||||
|
電源輸入電壓 |
12 V-DC (12 V–16 V) |
||||
|
功耗 |
|||||
|
典型 |
150 W (最大 350 W @ 啟動) |
||||
|
系統組件 |
|||||
|
傳感器單元 |
包括 |
||||
|
控制單元 |
包括 |
||||
|
電源單元 |
包括 |
||||
|
GNSS方位角測量系統 |
包括 |
||||
|
車頂架 |
包括，不包括標準橫杠 |
||||
|
運輸箱 |
包括 |
||||
|
外業軟件 |
TMI，基于瀏覽器，無需安裝 |
||||
|
電纜，電池到電源單元 |
5米 |
||||
|
電纜，電源單元到控制單元 |
3米 |
||||
|
電纜，控制單元到傳感器單元 |
5米 |
||||
|
數據存儲 |
1套 (1 x 2 TB SSD，可拆卸) |
||||
|
控制器 |
控制器平板電腦或筆記本電腦，Wi-Fi或網線連接，其它自帶設備 |
||||
|
MX50 激光掃描儀 |
|||||
|
激光掃描器數量 |
2 |
||||
|
激光類別 |
1，對人眼安全 |
||||
|
有效測量頻率① |
320 kHz 和 960 kHz |
||||
|
掃描速度(雙頭系統) |
240次掃描/秒 |
||||
|
最大掃描范圍，目標反射率 > 80%② |
80米 |
||||
|
最小掃描范圍 |
0.6米 |
||||
|
每個脈沖最大目標數 |
1 |
||||
|
準確度③ / 精密度④ |
2毫米 / 2.5毫米 @ 30米 |
||||
|
視場 |
全景⑤ |
||||
|
嵌入式TRIMBLE GNSS慣導系統 |
|||||
|
精度-沒有GNSS中斷(后處理)⑥ |
|||||
|
X、Y位置(米) |
0.020 |
||||
|
Z位置(米) |
0.050 |
||||
|
速度(米/秒) |
0.005 |
||||
|
橫滾角和俯仰角(度) |
0.015 |
||||
|
航向值(度)⑦ |
0.025 |
||||
|
精度 - GNSS中斷60秒(后處理)⑥ |
|||||
|
X、Y位置(米) |
0.320 |
||||
|
Z位置(米) |
0.130 |
||||
|
橫滾角和俯仰角(度) |
0.020 |
||||
|
航向值(度)⑦ |
0.030 |
||||
|
附件 |
|||||
|
DMI⑥, ⑧ |
支持，可選件 |
||||
|
相機 |
|||||
|
相機類型 |
數量 |
安裝 |
視場 |
焦距 |
|
|
球形相機，30 MP(6 x 5 MP) |
1 |
固定 |
全球面的90% |
4.4毫米 |
|
|
捕捉模式 |
按距離或時間，最多每秒10幀。 |
||||
|
第三方硬件集成選項 |
|||||
|
傳感器單元的同步輸出 |
1 (NMEA + PPS) |
||||
|
環境特性 |
|||||
|
數據采集的最大車速 |
110公里/小時 |
||||
|
IP等級 |
IP64(傳感器單元) |
||||
|
系統工作溫度 |
0℃～ +40℃ |
||||
|
貯存溫度 |
-20℃～ 50℃ |
||||
|
相對濕度(工作) |
20% ～ 80% |
||||
|
相對濕度(儲存) |
20% ～ 95% |
||||
|
物理特性 |
|||||
|
傳感器單元尺寸 |
0.54米 x 0.55米 x 0.57米 |
||||
|
傳感器單元重量 |
23公斤 |
||||
|
車頂架尺寸 |
1.13米 x 0.60米 x 0.31米 |
||||
|
車頂架重量 |
18公斤 |
||||
天寶移動測繪其他產品

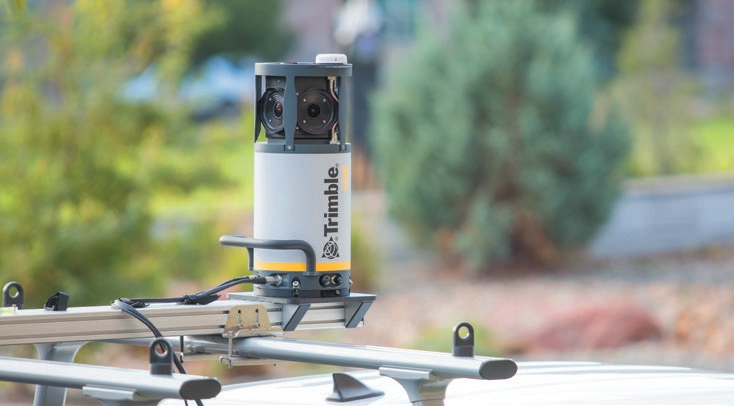

Trimble MX7移動影像采集系統
基于影像的系統 - 用于影像測繪和資產管理

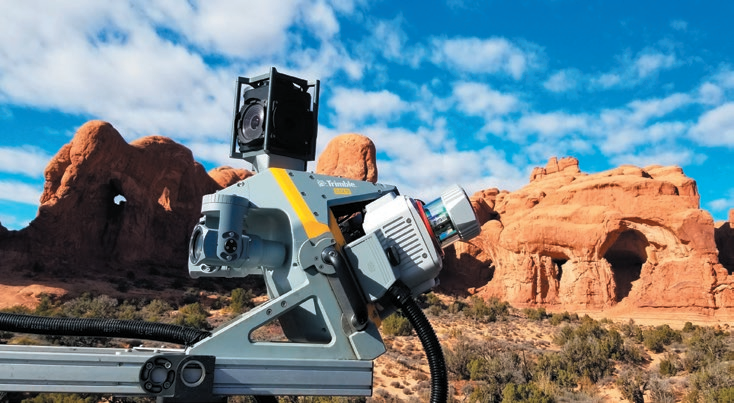

Trimble MX9高精度、長測程移動測繪解決方案
密集點云、高精度、長測程 - 用于影像測繪和工程
更多詳細內容可以來電咨詢……
