案例來啦

本期分享，我們繼續講述Kscan手持激光三維掃描儀的應用。

本期項目客戶為藝術建筑裝飾公司，其主營藝術建筑裝飾、金屬樓梯、欄桿、銅工藝品等創意設計。

其甲方客戶是對藝術有很高要求的客戶，有時需要根據實際場景來進行與之匹配的裝飾方案設計。以往該裝飾公司會根據客戶的需求先行制作油泥模型，在模型經客戶確認后再進行正式制作。但由于最終成品是需要用不同的部件拼接起來的，需要客戶想象效果，因此往往最終成品和雙方的預想會有所出入。其次，其流程制作時間長成本高、變更工作量大且易出錯，因此該設計公司希望通過使用三維掃描的方式，對整個業務流程進行改善。

滬敖項目流程簡介

滬敖本次使用高精度激光三維掃描設備Kscan Magic對本項目進行三維掃描獲取三維點云數據，快速構造出實體目標的三維模型及線、面、體、空間等各種數據。之后可進一步完成三維模型的構建，實現藝術品外形結構信息的高精度的精細獲取與保存,

設計公司可在電腦中進行虛擬拼裝，以完整方案的形式給客戶進行演示。

點擊上圖查看設備詳情

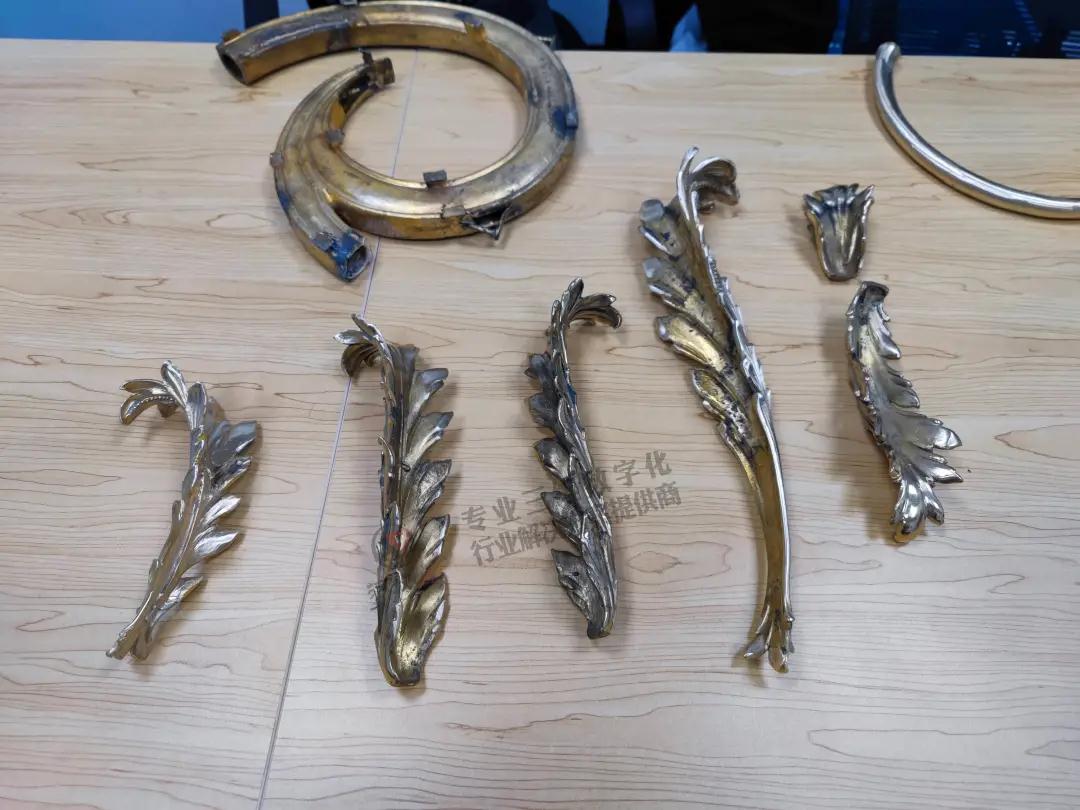

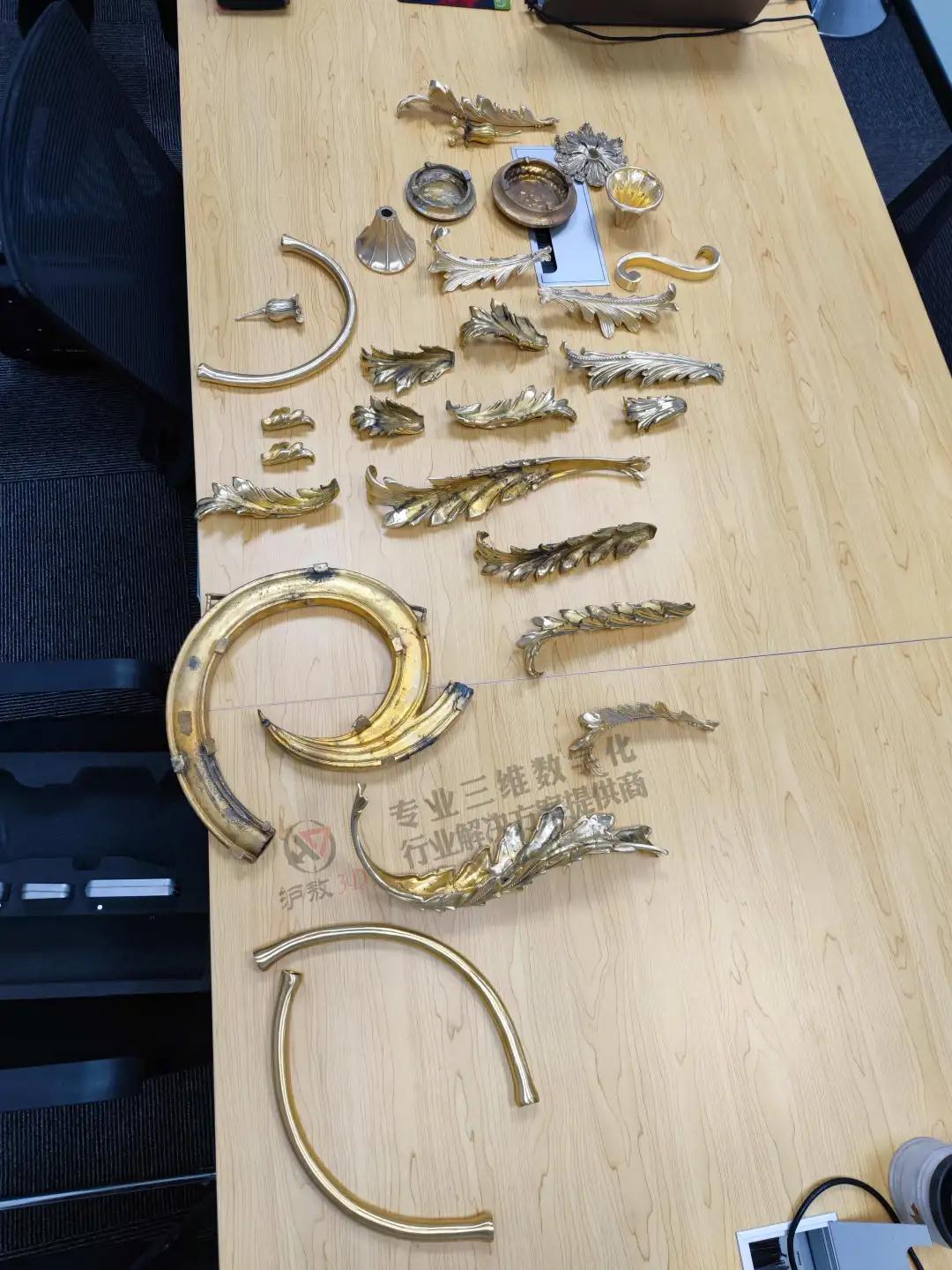

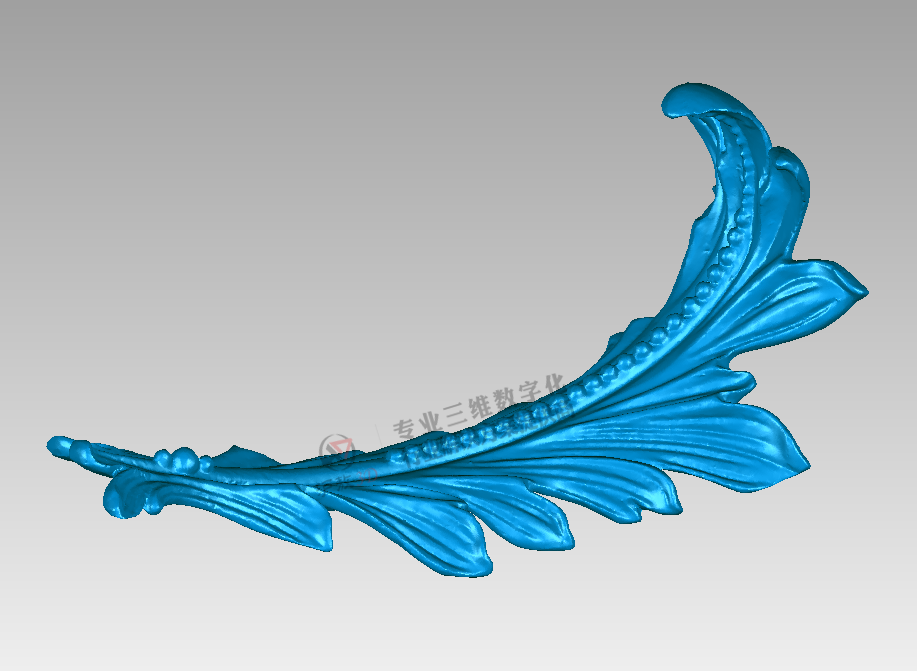

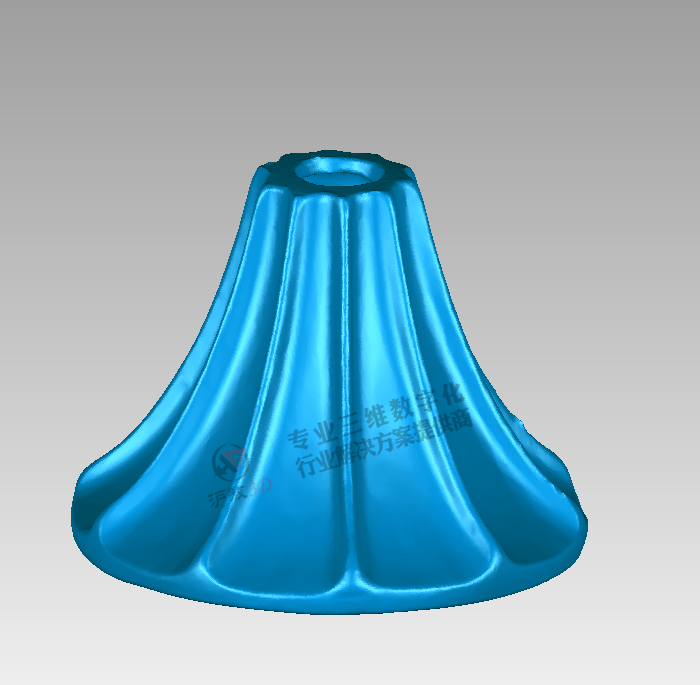

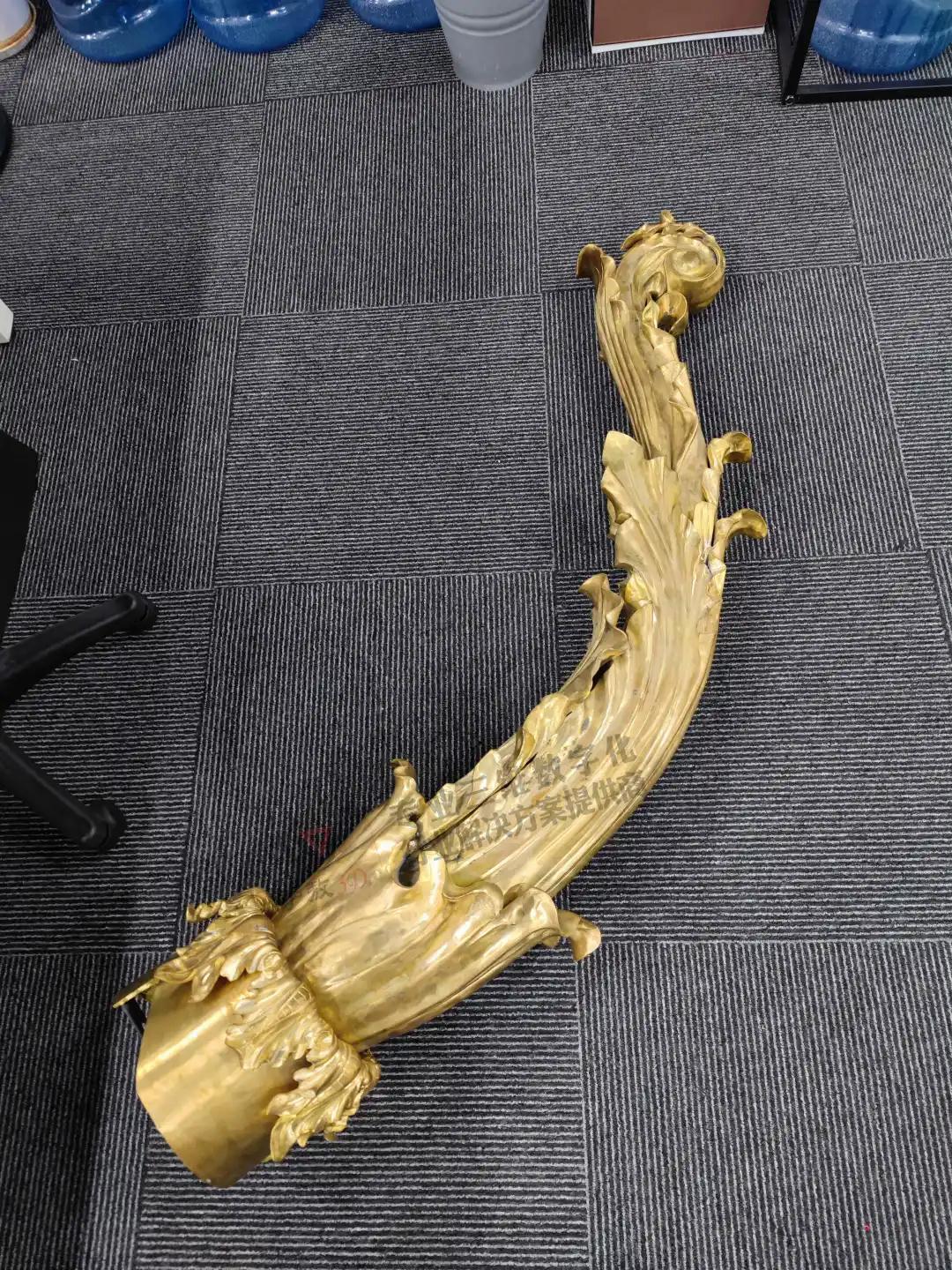

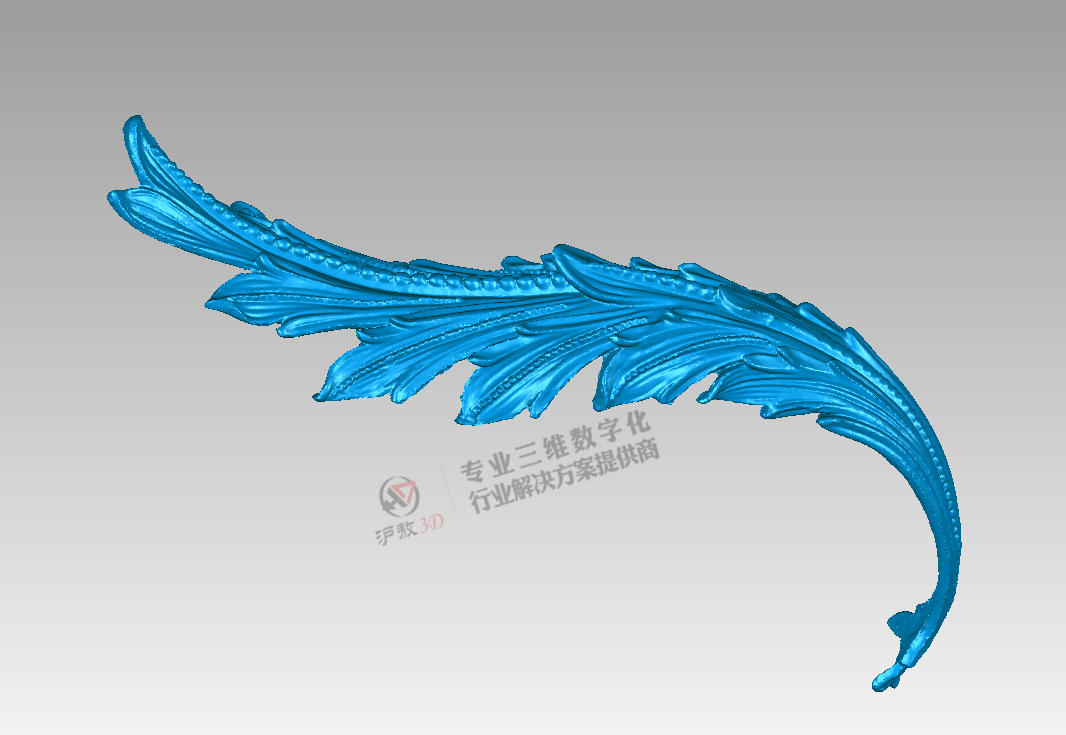

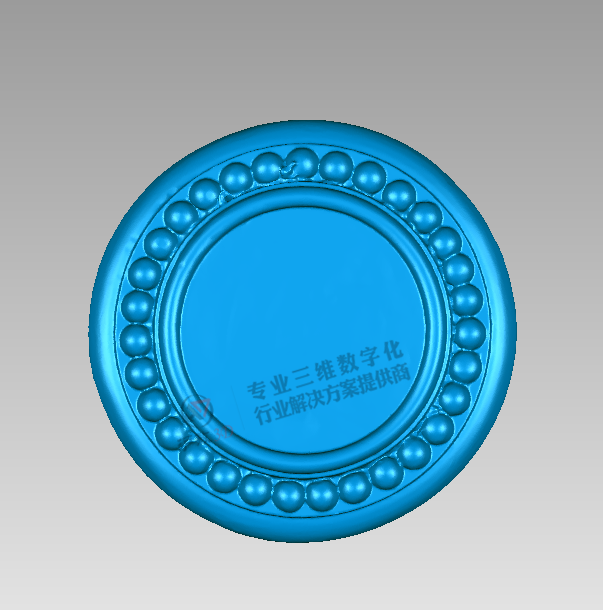

本次掃描物體部分列舉

由于客戶的需求千變?nèi)f化，導致其產品品類非常龐大，且其線條往往十分具有藝術性，曲線復雜，因此，精確的獲取藝術建筑飾品的三維模型就落在了Kscan的身上。

Kscan激光三維掃描設備精度達到了0.01mm，速度高達135萬次/秒，且不懼高反光面，是獲取復雜物體表面三維點云數據的好助手。之后，滬敖再對三維點云模型優化處理。

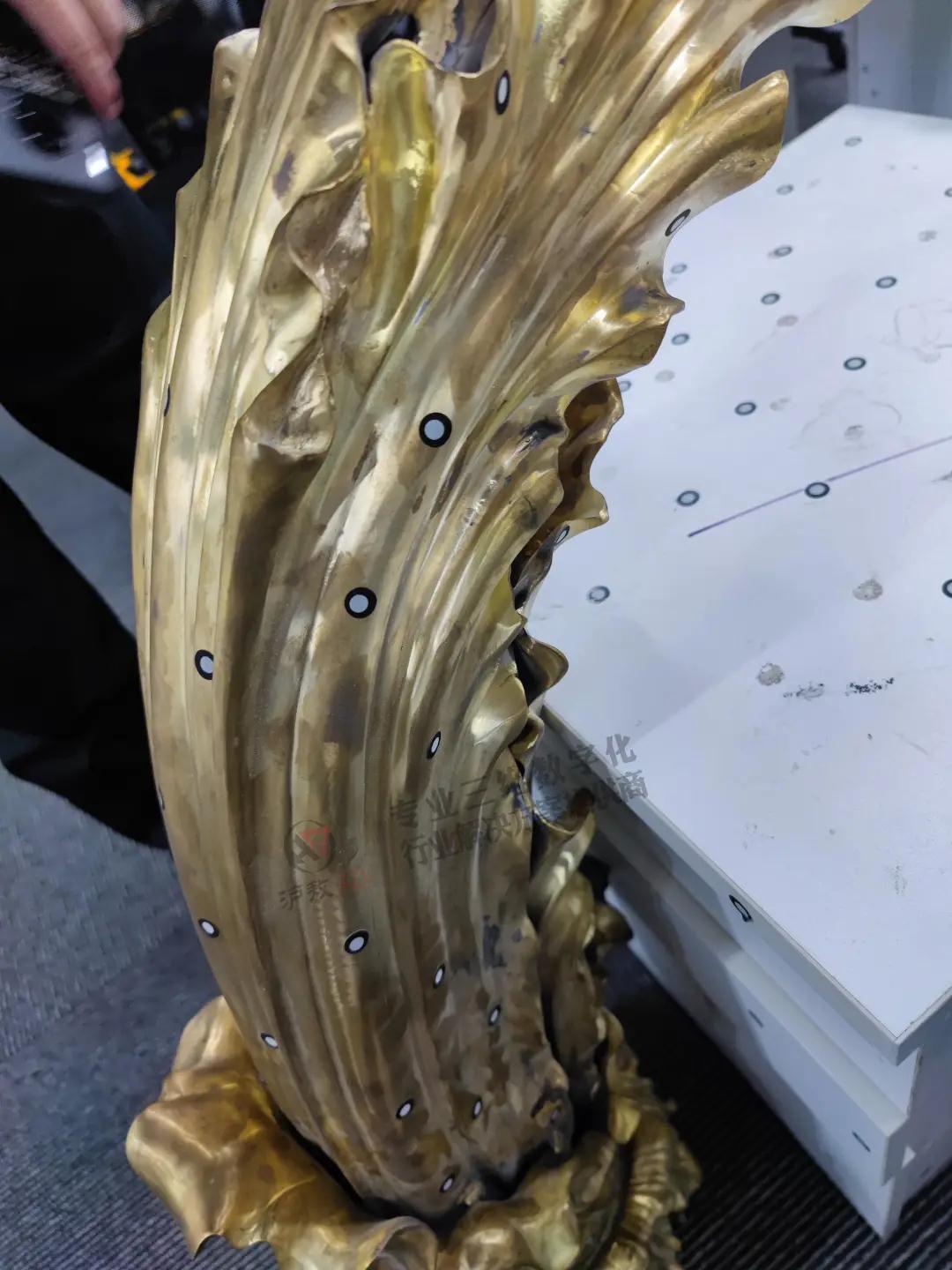

1、對掃描物體進行貼點后，使用Kscan手持三維掃描儀獲取物體三維模型。

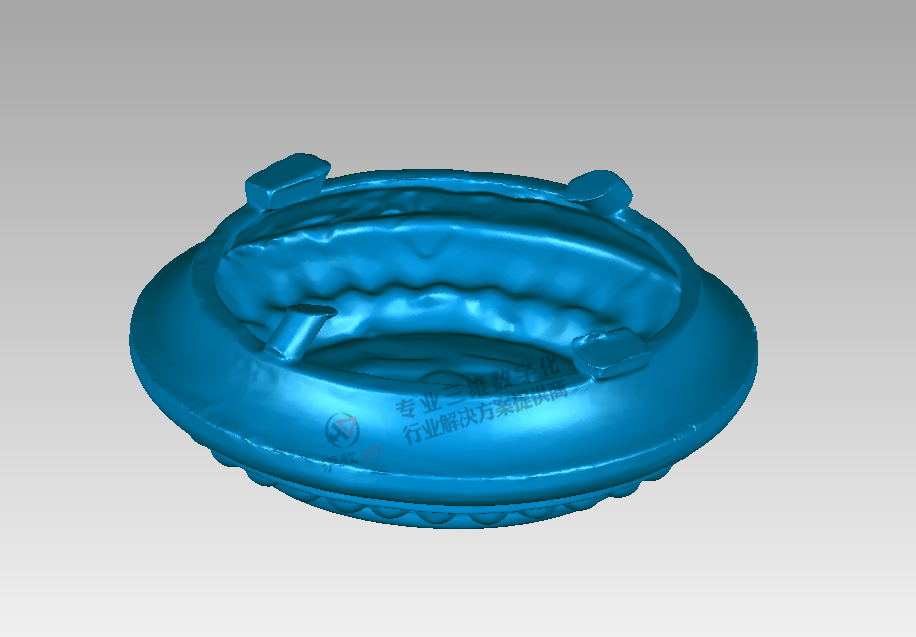

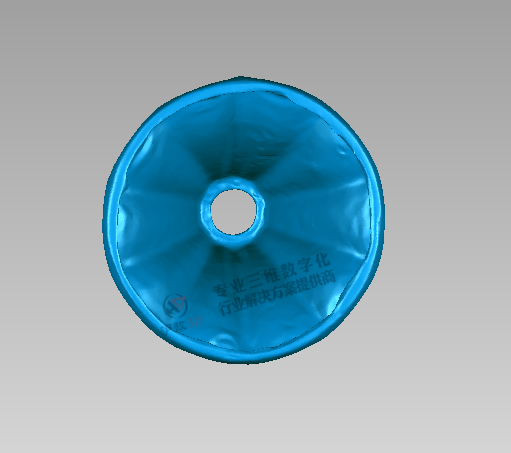

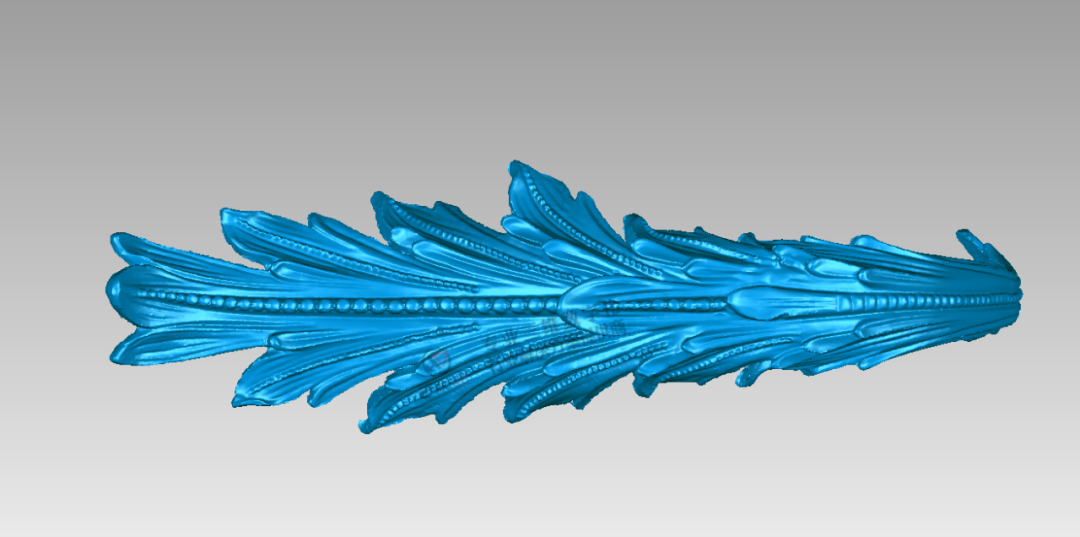

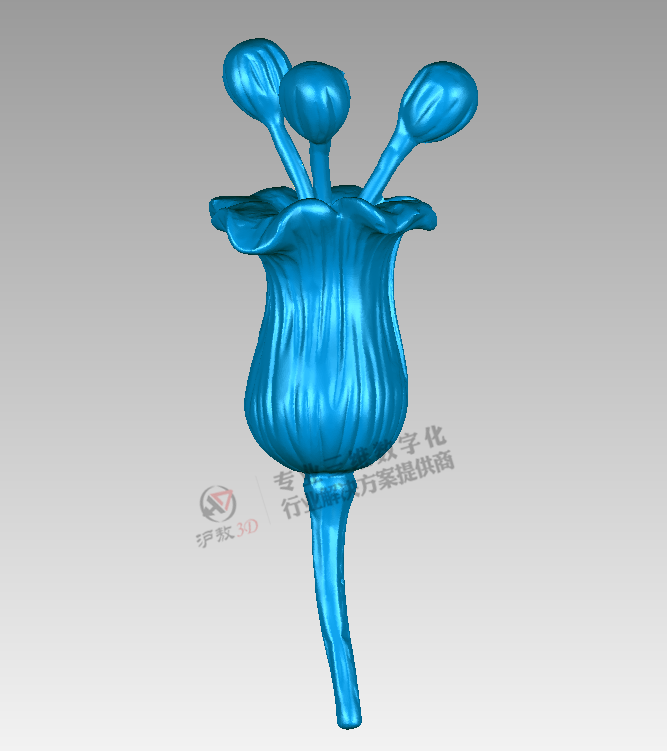

2、優化三維模型。使模型完整、合理。

三維掃描在建筑裝飾中的應用

三維激光掃描技術作為一種新興的測量技術，無需接觸被測物，采集三維數據后可快速重構出實體目標的三維模型及線、面、體、空間等各種數據，采集的數據具有高精度、 高安全性。

本案例中，客戶認為三維掃描的方式對其業務流程的助力在于

1、項目可視化帶來的競爭力

建筑裝飾往往主觀性較強，如果以照片類型這種只有平面信息的數據形式，無法給客戶身臨其境的展現效果。

通過三維掃描的方式，我們?cè)陧?xiàng)目初始階段，就可進行最終產品效果展示、場景應用模擬，從而減少溝通成本、提高項目競爭力。

而對于施工人員來說，以往施工圖紙中真正的構造形式需要建筑業從業人員自行想象，為從業人員帶來了許多困難，通過可視化的方式，可以將三維立體圖形展示在從業人員的眼前，預先對各項參數進行調整，為施工方的操作降低很多難度。

2、縮減項目工期

精裝建筑裝飾物品的造型設計、尺寸確定、下料、制作往往較長的工期，如果沒有時間提前測量以及準確排版下料，必然會影響施工進度的順利進行。

以此為例，我們可提前對毛坯別墅進行三維掃描，將現場情況逆向建模形成點云模型，在已調整的精裝模型基礎上進行深化設計。

（類似案例請見滬敖之前的別墅裝修案例）

請點擊查看詳情

這樣可直接反應出現場實際尺寸，精確計算出所需裝飾物的尺寸需求。

建筑裝飾設計師可以真實的尺寸需求，將設計稿放于虛擬場景中進行完整演示，在方案確認后，對異型設計造型盡早下單，有利于提高項目效率，避免過程中出現的多種問題，減少返工損失。

3、設計變更的協調優勢

協調是建筑裝飾裝修中的核心內容，設計公司、業主、施工單位之間都在相互配合。

在建筑裝飾工程中，常因業主的要求、設計的優化、精裝與其他專業的碰撞問題，設計變更往往很多，因此需要設計變更可以更加高效且規范的實施。

根據點云模型對精裝模型進行調整，為后續的變更可行性研究提供了模型基礎，這樣在變更前，可在三維模型中提前模擬變更的實施，確認可行性后再落實施工現場，從而提高了設計變更的質量與效率。

4、成本核算便捷準確

通過軟件，可直接獲得三維模型的體積、面積等相關數據，方便準確的核算成本進行造價預算。相關專家們可以通過建筑模型得到的相關數據，從而對工程進行預估。三維掃描技術的廣泛應用有效的提升了建筑裝飾裝修設計的合理性以及可行性，并且減少了施工過程中所存在的問題。

5、再設計的優勢

建立了工藝品數字化模型以后，結合美學、市場等因素，可 對產品進行再次設計。這種設計方法，將極大的縮短工藝品的設計周期，減少工藝品設計成本。
