TBC還是TRW？三維掃描工作流程功能大對比 [上篇]

以下文章來源于天寶Trimble Geospatial ，作者小甜寶

經常有小伙伴會有這種疑問：

當處理三維掃描數據時，我到底應該選擇哪款天寶內業軟件，是 Trimble Business Center 還是 Trimble RealWorks？

它們的區別何在？

哪一款更適合我？

Trimble Business Center (以下簡稱TBC) 和Trimble RealWorks (以下簡稱TRW)都是天寶獨特的內業軟件工具，它們?yōu)樘囟愋偷目蛻艉凸ぷ髁鞒烫峁┯嗅槍π缘墓δ芄ぞ摺＝裉欤陀?/span>我為大家深入對比 TBC 和 TRW 中的三維掃描模塊工具，并幫助大家通過了解兩者的差異和優勢，來選擇購買正確的內業軟件。

*此詳細軟件功能對比分為上下兩篇，評估軟件功能針對的版本為TBC v5.30 和 TRW v11.2

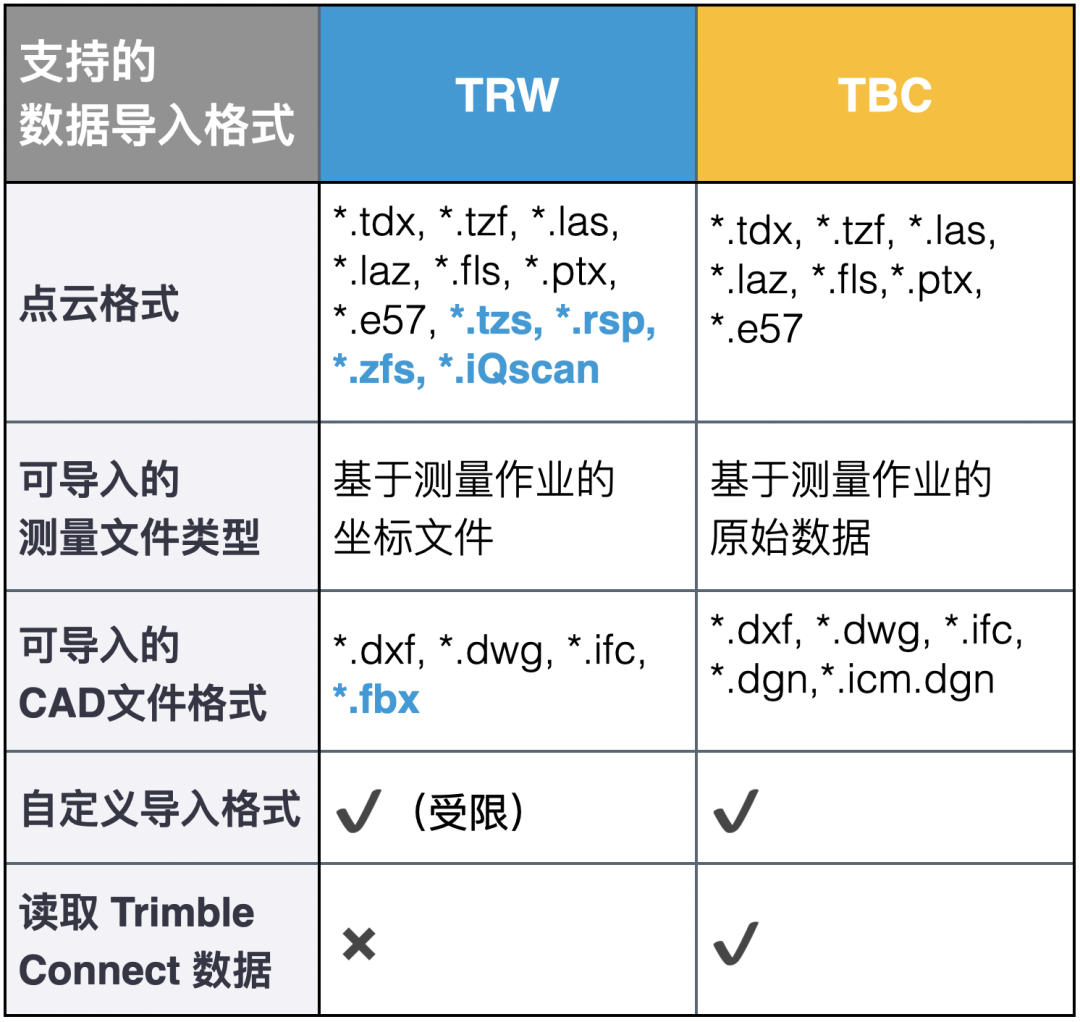

對比支持的數據導入格式

• TRW比TBC支持更廣泛的點云文件格式。可以支持來自不同供應商及合作伙伴的大多數點云格式協同工作，而TBC支持標準格式，以滿足絕大多數測量人員的需求。
• TBC不僅可以導入點坐標，還可以導入現場工作的原始數據。例如，GNSS基線、導線數據和UAS飛行軌跡等。
• TRW提供了更高一級的CAD對象顯示，尤其是對一些BIM模型的支持。
• TRW提供了一些定制方式來引入*.txt格式的控制點，而TBC則提供更多種定制方式以引入第三方平面數據、點數據和表面數據。
• TBC支持用戶從Trimble Connect查看項目和相關文件。TBC將文件下載到本地位置以打開和讀取。

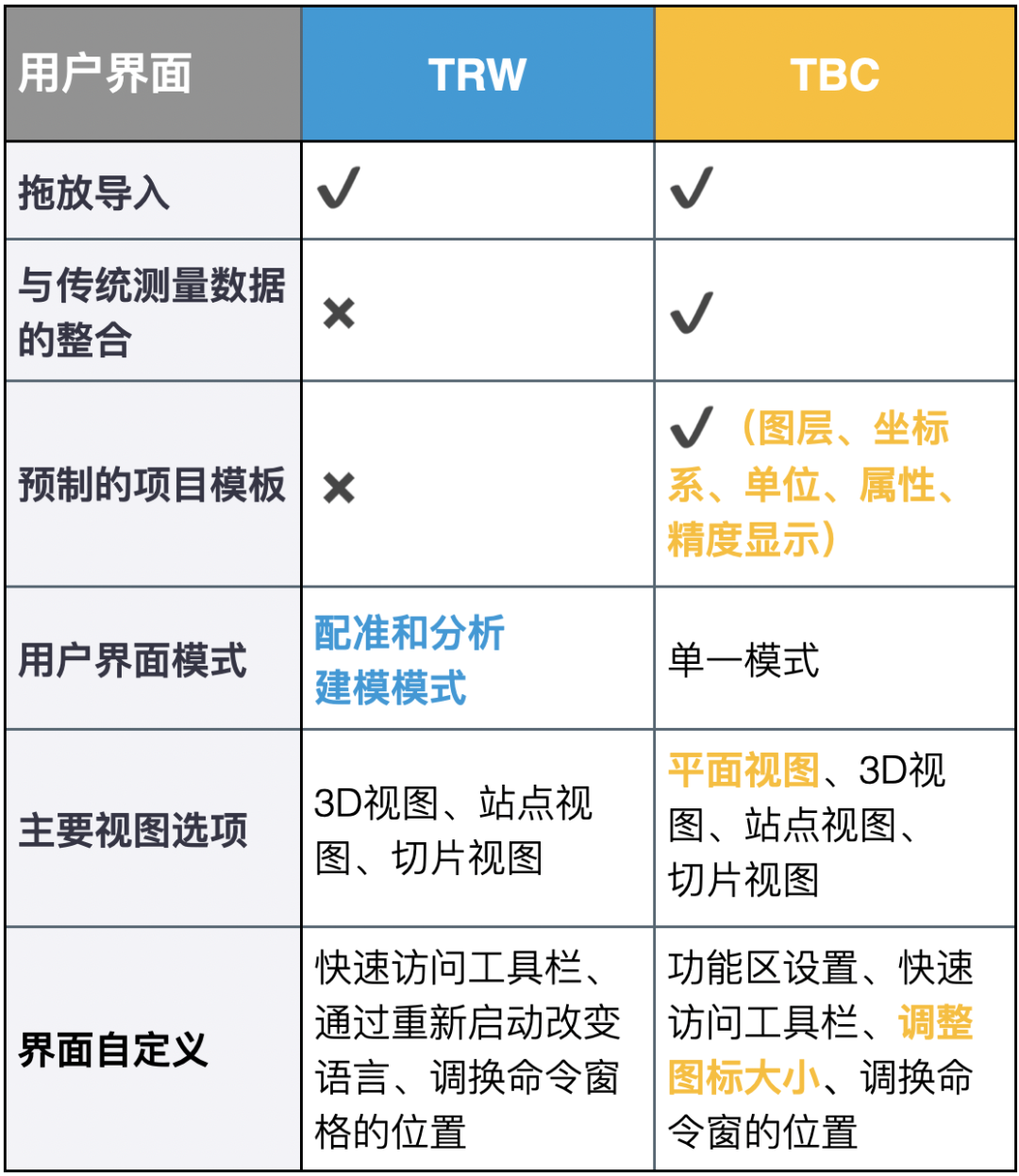

對比用戶界面

• 這兩個應用程序都提供了直觀的拖放數據導入和自定義導入格式的選項
• TBC 5.10及以上版本導入時支持縮放點云。根據數據源和目標投影或坐標系統，用戶可以決定如何縮放點云。
• TRW不支持項目模板。每次創建新項目時，用戶都需要配置設置。
• TRW能以配準和分析建模兩種模式運行。配準模式允許用戶配準點云和著色，而分析建模模式允許用戶創建他們的最終交付成果。但TBC并不是在雙模式下運行的，所有的功能都可以在系統子菜單中實現不需切換模式。
• TBC有兩種主要的查看選項，平面視圖和3D視圖，大部分CAD相關的工作流可以在平面視圖中輕松完成，而TRW只有3D視圖。這兩個軟件都提供了平面切割和限制框的方式來做細節的查看。
• 這兩個應用程序都提供了很好的UI定制工具。TBC則提供了更多的選項。

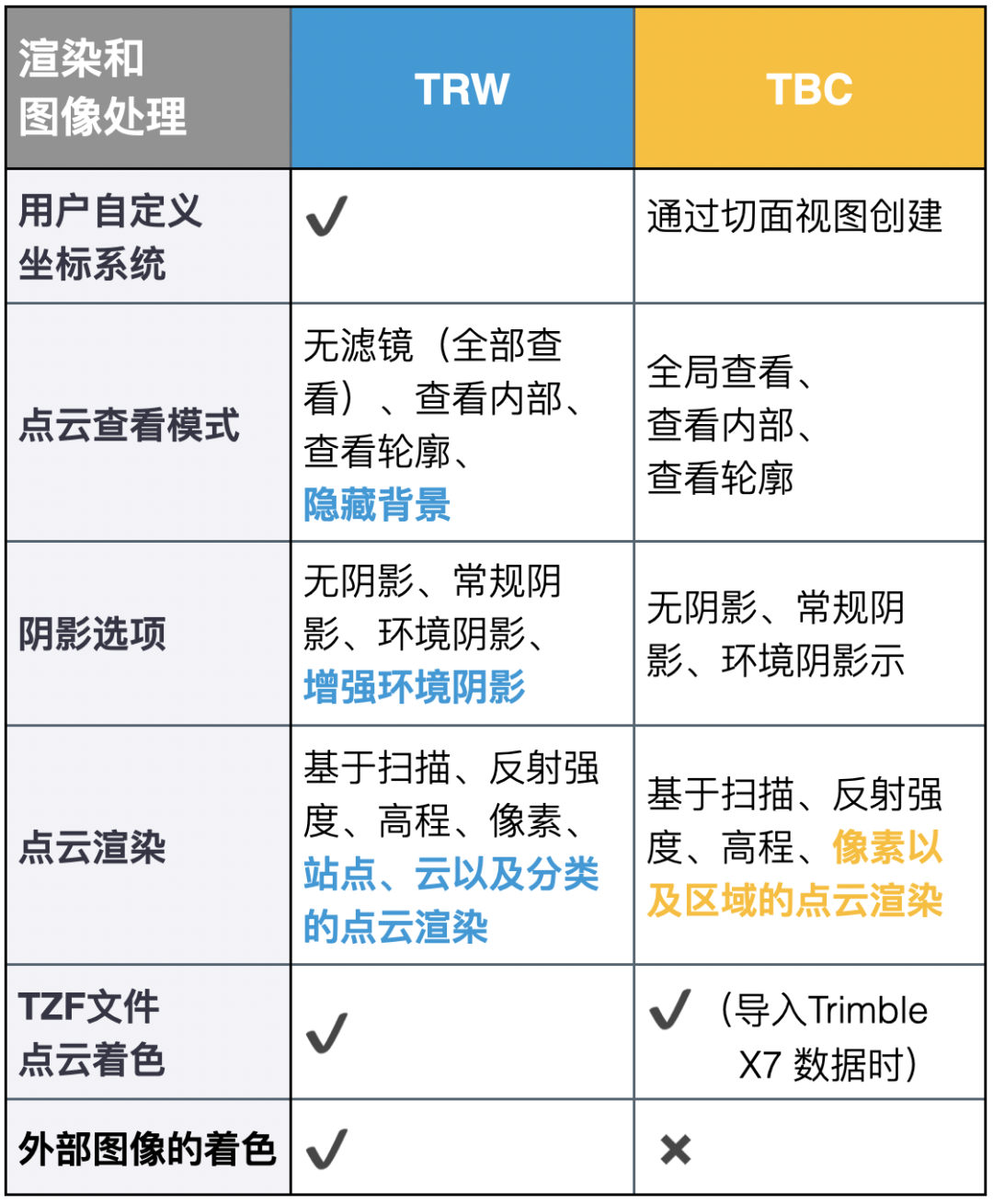

對比渲染和圖像處理

• TBC和TRW都提供了自定義平面定義來查看和與數據交互。另外，TRW還提供了創建用戶定義的坐標系統來查看和與數據交互的選項。
• 一些被前景物體遮擋的點可能會被隱藏。TRW提供了查看隱藏背景的選項，以改善室內環境的可視化。
• TRW的增強型環境陰影選項主要用于視頻創建。
• 兩款軟件都提供了不同形式的點云渲染方法。TRW基于站點的顏色渲染方法以每站數據一種顏色來渲染點。TBC基于區域的顏色渲染方法則代表了TRW的云顏色和分類顏色的組合。
• TBC不能為導入后的X7數據進行著色，也無法為TX6和TX8掃描儀數據提供著色功能；Trimble Perspective外業軟件可在現場為X7的TZF文件進行著色；TRW的RealColor工具可以在任何時候?qū)?/span>Trimble X7或Trimble TX6或TX8的掃描點云進行著色；TRW* tzf著色方面提供了更多的靈活性。
• TRW支持來自外部相機的圖像來匹配和著色點云

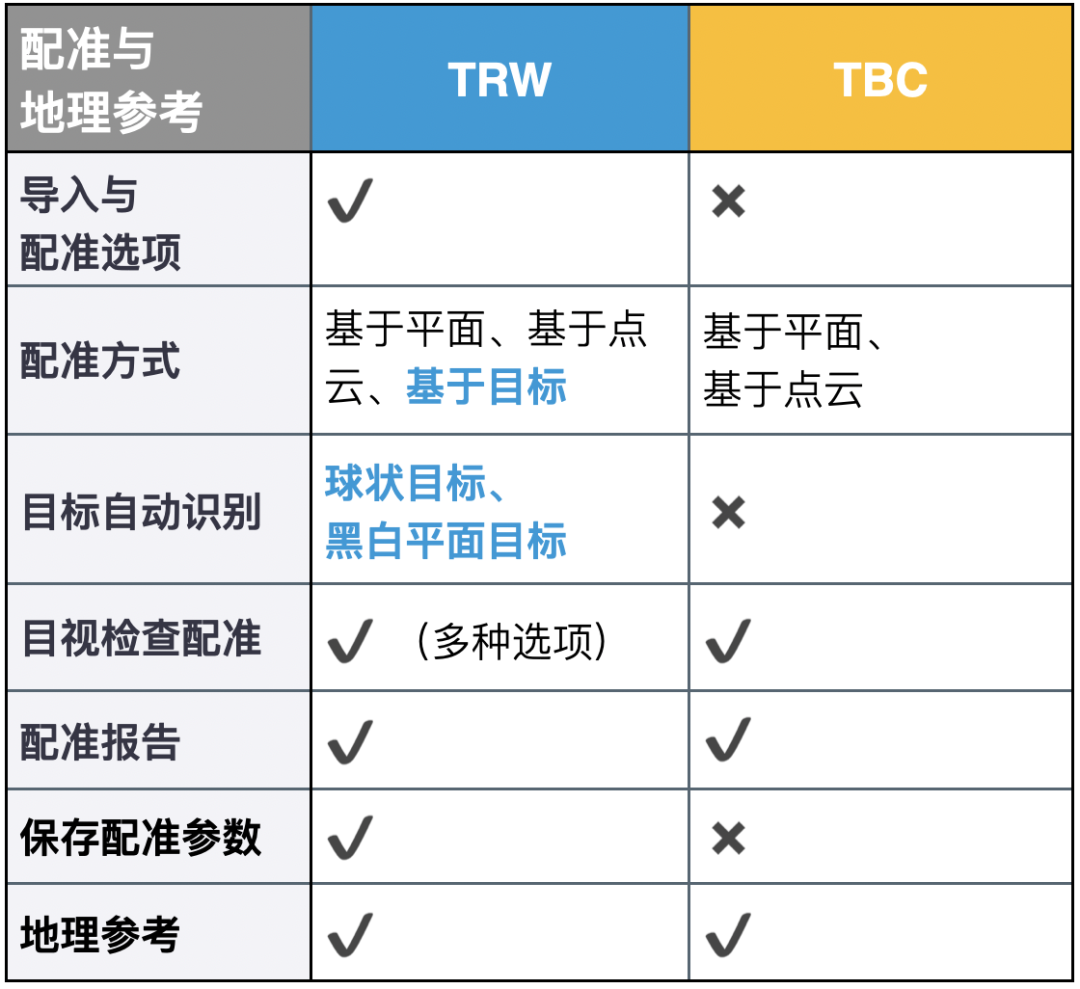

對比配準與地理參考

• TRW通過一個命令簡化了多個文件導入和自動配準的過程，它為擁有大型項目的用戶提供了更高的生產效率。
• 當基于平面或點云的配準方法不適用時，TRW支持基于目標的自動配準，例如，綠地或農村很少有人造建筑或構筑物的區域。
• TRW允許用戶輸入目標直徑，然后通過掃描自動檢測目標。
• 這兩款應用程序都為QA/QC提供了基本的可視化檢查工具。TRW提供了進一步的選項，通過定義片、隔離感興趣的區域、創建限制框等來檢查結果。
• 兩個應用程序都提供了基于平面和點云的配準報告。另外，TRW還提供了一個基于目標的配準報告。
• TRW支持和保存配準參數到一個*.rmx文件進行配準文件共享。*.rmx文件可保證在對方的數據副本上有相同的配準結果，并支持每個人在相同的數據版本上協同工作。
• 這兩種應用程序都可以將點云定位到一組地面控制點。TBC支持多個視圖實例，因此更容易在兩個視圖中分別縮放控制點和點云。當點云遠離實際坐標時，它可以幫助引導。

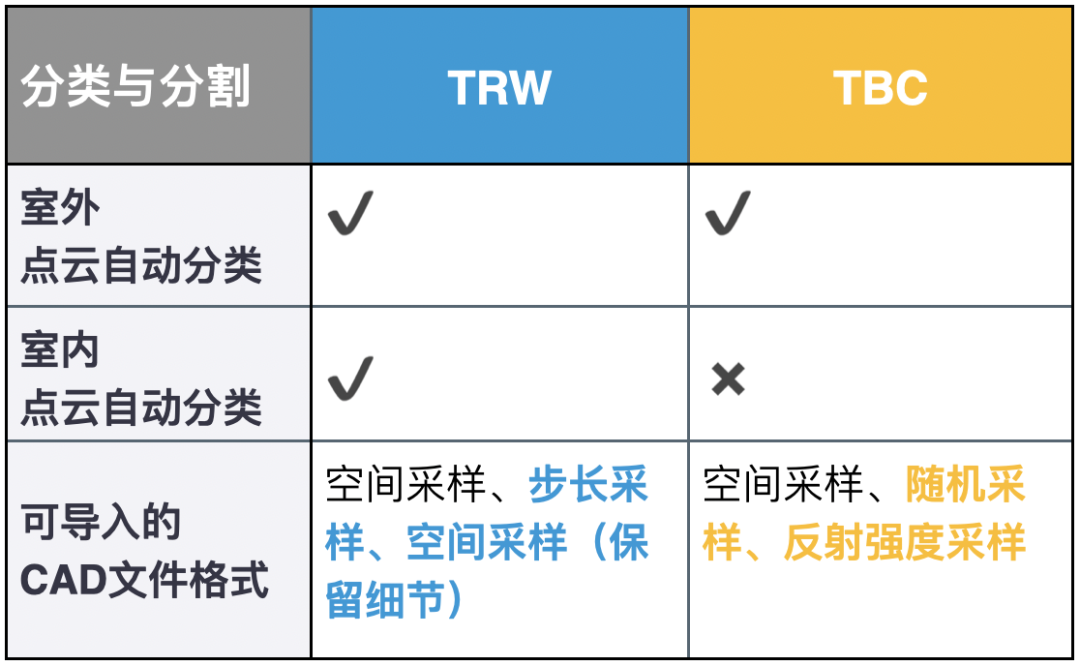

對比分類與分割

• 這兩款軟件對于常見的室外特征提供了相同的自動分類功能，包括地面、建筑物、電線桿與標志牌、電線和高植被等。同時，TBC提供了一個單獨的地面提取選項，該選項具有與命令中包含的地面提取功能相同的其他室外選項。
• TRW提供了常見的室內特征的自動分類功能，包括地板、有格柵的鏤空地板、天花板和墻壁。
• TBC和TRW對于點云采樣的選擇略有不同。TBC隨機選項詢問用戶要提取的點的總數，并通過強度選項提取強度范圍內的點。TRW 采樣分步選項保持點遵循一個定義的點密度，如每五個點保持一個點，空間采樣(保留細節)選項保持邊緣和角落區域的點密度，但降低了平面區域的分辨率。此選項僅在配準模式下可用。TBC和TRW的空間采樣選項都可以提示采樣點之間的距離。

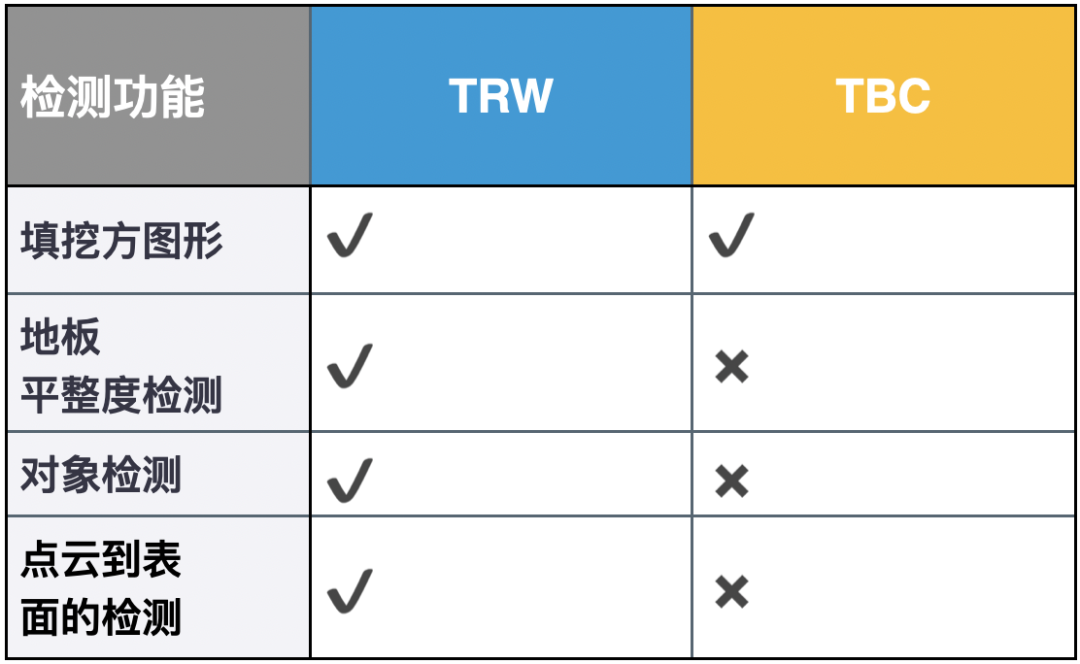

對比檢測功能

• TBC和TRW都提供了創建填挖方圖形的功能來檢查兩個目標物體之間的差異。TBC支持面與面的檢查；TRW支持涉及點云、模型和網格的檢查。
• TRW支持用戶檢查地板的平整度，并根據ASTM E1155標準創建報告。
• TRW可以對二維和三維物體進行對比。對象可以是表面、網格、點云或復雜的幾何圖形。這對于比較對象的更改或設計模型與構建模型之間的差異非常有用。
• TRW允許用戶創建點云與表面之間的檢測，以查看點云與表面之間的差異

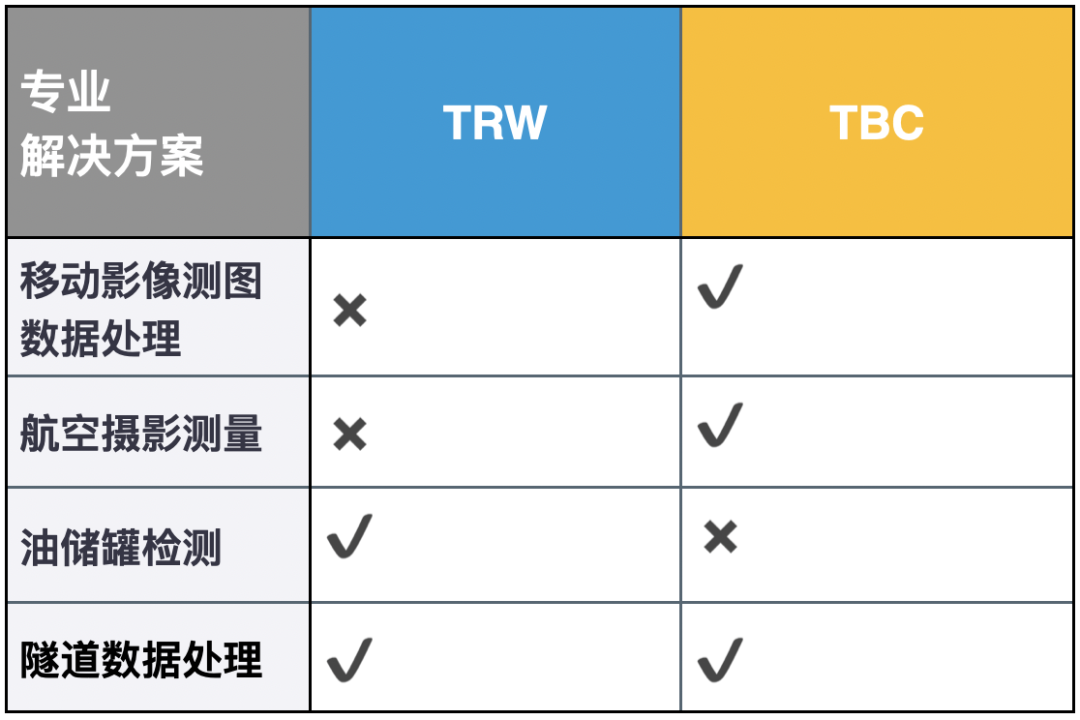

對比專業解決方案

• TBC的移動影像測繪模塊允許用戶導入MX9移動測量數據來生成掃描、配準掃描控制點以及創建可交付成果。
• TBC航空攝影測量模塊允許用戶直接導入*.jxl文件到TBC中，或者導入通用的第三方格式文件到TBC軟件自帶的UASMaster程序中進行處理。TBC可以處理有或沒有地面控制點(GCPs)的無人機飛行文件，并將點云、柵格化的數字表面模型和正射鑲嵌影像交付成果與測量數據進行集成。
• TRW允許用戶設置、測量、檢查和校準垂直或水平油罐。該軟件還可創建標準行業報告。
• 通過不同的工作流程，這兩款軟件都支持用戶創建定線、定義隧道形狀、創建設計和竣工隧道的網格，以及對竣工隧道與原先設計數據之間進行對比。與TBC相比，TRW提供了更先進的點云到點云的檢測圖。但TBC的隧道模塊可以提供精簡的設計工作流程和一些獨特的功能，如編輯放線(放樣)點和創建隧道平面圖集。
