項目：市政地形測繪

市政地形測繪涵蓋了特定區域內的自然與人為特征，如道路、建筑物、橋梁等戶外環境和結構。這一過程為各種工程、建筑、施工及土地開發項目提供了準確、全面的景觀數據。

地形測繪常常是建設項目的首要步驟。因其普遍性，地形測繪被Morten Hellmann形象地稱為測繪公司的“面包和黃油”。

經過嚴格培訓的測繪人員會運用專業工具與技術，精準掃描項目現場的各項表面細節。表面細節根據客戶需求靈活調整，通常涵蓋路緣石、道路中心線、樹木植被以及交通信號等資產。完成數據采集后，測繪人員利用生成的點云模型繪制各專業的圖紙。

傳統工具：全球導航衛星系統、全站儀、架站式激光掃描儀（TLS）

多數測繪人員傾向于依賴自動化全站儀與棱鏡這一組合進行精確測量。他們會在實地穿行，逐一將棱鏡安置于待測點上，親自測量并記錄每一個關鍵的測繪數據，在無高層建筑的區域使用RTK測量也很常見。

一些測繪人員已采用TLS來進行地形測繪。他們利用該設備掃描環境的詳細點云數據，并在返回辦公室后，將這些數據導入專業的測繪軟件中。這些軟件不僅允許他們在虛擬環境中進行細致入微的測繪分析，還能半自動地生成高質量的CAD可交付成果。

為什么選擇NavVis VLX 3？

建筑業在全球多個市場呈現迅猛增長態勢，這也導致了對地形測繪服務的需求日益增長。NavVis VLX 3可幫助現有的測繪公司滿足這一需求，助力他們在更短的時間內進行更為精準的地形測繪，進而實現利潤的最大化。

測試環境：人口密集城區

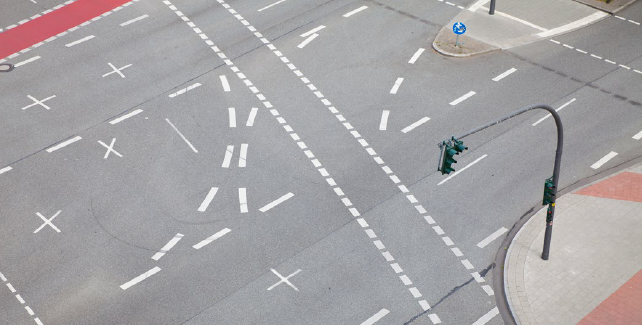

Morten和他的團隊對NavVis VLX 3進行了廣泛的地形測繪測試，并將其應用于多種環境，包括：馬路十字路口、車庫、建筑工地、公共廣場、倉庫、生產設施，以及其他對測繪技術要求很高的環境

期望

Morten堅信，NavVis VLX 3將在所有預期的測試環境中展現出卓越性能。原因如下：

NavVis VLX 2已經是通過實踐驗證的成熟產品

多家創新型測繪公司已開始采用NavVis VLX 2，這意味著該掃描儀的SLAM算法已在復雜密集的城市環境中得到了充分驗證。它是地形測繪應用的可靠選擇。

NavVis VLX 3在前代產品基礎上進一步提升性能

這款新型掃描儀NavVis VLX 3配備了升級的激光雷達傳感器，具有更寬的視野和更大的掃描范圍，其原始點云的密度更是NavVis VLX 2的兩倍。

Morten表示，這些增強的傳感器為現場測試的SLAM算法提供了更為豐富的數據支持。因此，他認為，NavVis VLX 3能夠產生更為精確的數據，與NavVis VLX 2相比，可有效應對更具挑戰性的城市環境。此外，由于NavVis VLX 3的數據采集速度更快，他相信在實際操作中，將能夠更快地推進掃描項目，從而節省大量時間。

結論一：NavVis VLX 3掃描效果遠超TLS和其他移動掃描設備

NavVis VLX 3在各種測試場景下均展現了卓越性能。在Morten對數據的細致審查中，明顯可以看出，從項目實施的視角來看，這款掃描儀帶來了諸多優勢。

精度優于10毫米

當團隊以25至30米的間隔設置控制點，并在高人流區域采取優化的戶外掃描策略時，NavVis VLX 3的絕對精度超越了10毫米的基準。在測試中，NavVis VLX 3的相對精度甚至達到5毫米。

現場工作效率提升五倍多

這意味著原本全站儀需要五天時間才能完成的測繪，現在僅需一天即可輕松完成。這一轉變不僅極大地減少了現場作業時間，將工作重心從現場轉移到了辦公室，為團隊提供了外包部分人力時間的可能性，從而讓您的核心團隊有精力承接更多的項目。

覆蓋范圍優于傳統全站儀

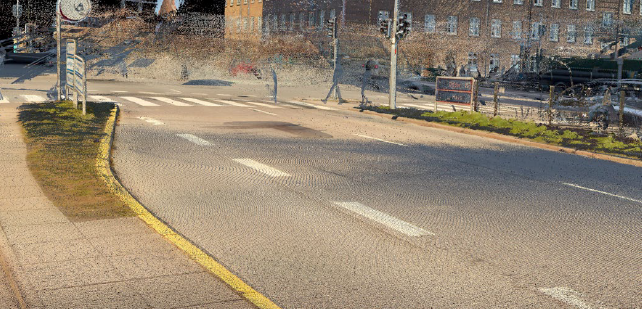

傳統的道路緣線測繪可能意味著每20米才捕獲一個數據點。Morten對此表示，“看起來已經足夠。但在這兩點之間的區域，我們一無所知。是否有被忽視的地方？設施是否存在漏洞？我們無法預見。”NavVis VLX 3憑借毫米級分辨率捕獲了異常密集和詳細的數據，從而徹底解決了這一問題。所有數據均被完整掃描，并可直接在數據集中檢索，無需再次返回現場。

NavVis VLX 3覆蓋范圍遠超TLS

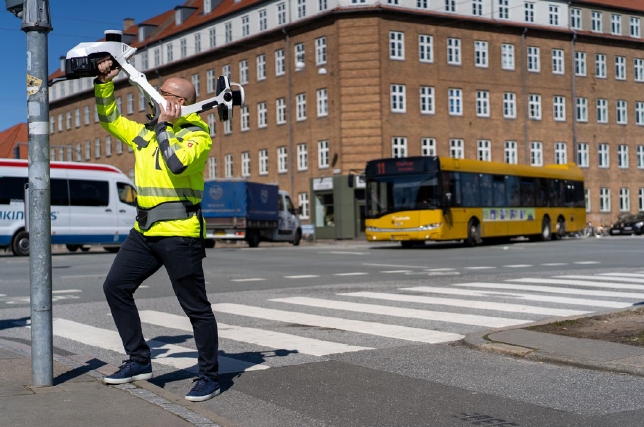

TLS存在覆蓋問題。在掃描城市環境的地形數據時，TLS可能會因遮擋而在點云中留下空白區域，即無法“看見”的部分。而NavVis VLX 3則巧妙地解決了這一問題，使測繪人員能夠迅速繞過遮擋物并填補數據空白。這樣一來，測繪人員能夠掃描到每一個需要進行全面虛擬測繪的數據點。

數據質量與TLS相當并優于其他基于SLAM算法的激光掃描儀

Morten表示，他使用NavVis VLX 3和TLS這兩款設備在相同位置掃描了數據。當疊加這兩個數據集時，他發現兩者的數據“高度吻合，幾乎難以區分”。他進一步強調，與市場上其他基于SLAM算法的激光掃描儀相比，NavVis VLX 3輸出的點云“極其美觀、整潔且精確。”

結論二：NavVis VLX 3安全易用 為用戶帶來更多商業價值

Morten發現，NavVis VLX 3不僅繼承了NavVis VLX 2的高效工作流程，更在點云數據的質量上實現了顯著的提升。這些優勢帶來了一些商業價值。

地形測繪領域的首選方案

即便是在那些對NavVis VLX 2構成挑戰的環境中，如車水馬龍的繁忙道路或是熙熙攘攘的人行道，NavVis VLX 3依然能夠產生卓越的數據質量。經過大量的測試與評估，Morten認為在城市環境中，NavVis VLX 3能夠取代全站儀，完成高達95%的地形測繪工作。

縮短現場工作

通過將現場工作時間縮短至五分之一，NavVis VLX 3讓測繪人員的工作效率提高到原來的5倍。

簡單快捷的學習曲線

Morten指出，對于那些已經熟悉移動掃描儀操作并擁有測繪背景的專業人士來說，使用NavVis VLX 3進行掃描僅需一小時。如果是從未接觸過移動掃描儀的人士，經過大約一天的培訓，他們也能夠迅速上手。

安全工作流程

NavVis VLX 3為測繪人員在室外作業提供了更高的安全保障。

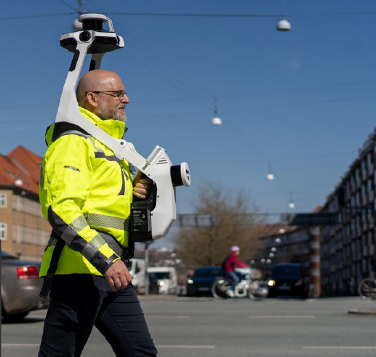

Morten解釋道，“以往，為了拍攝道路中間的白線，我們需要小心翼翼地將全站儀放置在人行道上，并移動棱鏡到需要測量的物體上。而現在，我們只需從路邊走過即可完成掃描，大大提高了工作的安全性。”

更好的質量保證

NavVis VLX 3更是提供了全面而詳細的數據以及逼真的瀏覽體驗。這些易于理解和使用的可視化記錄使得在虛擬測繪階段的數據檢查變得更為簡便，同時也進一步降低了返工的可能性。
