挑戰：勘測一條漏水的陳舊豌豆生產線，以便在該位置上安裝全新改良系統，能提高新鮮農產品的利用比例

解決方案：Artec Leo、Artec Ray、Artec Studio、SOLIDWORKS（帶Mesh2Surface插件）

效果：利用Artec 3D掃描技術，該公司得以在不到一天的時間內對工廠車間進行精確數字化，并對分揀裝置進行改造。

為何選擇Artec 3D？：Artec Leo速度快，功能多樣，加上Ray廣闊的掃描范圍以及Artec Studio先進的編輯功能，使Dodman能夠捕獲完整設施，然后使用每臺掃描儀各自的最高分辨率數據，創建具有豐富細節的數字孿生。

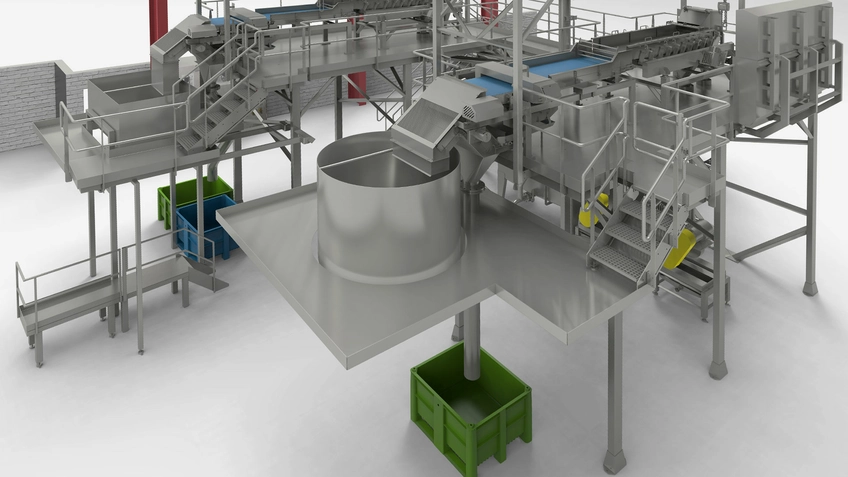

利用Artec Leo智能無線三維掃描儀和Ray捕獲的Dodman豌豆生產線3D模型

在品嘗周日烤肉時，你可能不會想到，大多數有機食品在到達你的餐桌前，都需要經過大量的加工處理。

當然，這種檢查和分類操作的強度取決于食品本身。說到豌豆等小型蔬菜或豆類，它們進入商店前的工序其實相當復雜。豌豆被脫粒機從豆莢中脫出，要進行分揀和清洗，然后迅速加熱和冷卻以進行消毒。

滅菌后，使用色選機、金屬探測器和X光機對豌豆進行嚴格檢查，確保它們以最佳狀態送達顧客手中。

但即便如此，種植出適銷對路的豌豆也并非板上釘釘?shù)氖?。多變的天氣和植物病害會對質量和產量造成災難性的影響。如果不及時冷凍或真空包裝，豌豆也會迅速變質，導致罐裝豌豆達不到上市標準。

那么，如果您沒有足夠的優質豌豆上市，該怎么辦呢？Dodman食品加工有限公司（Dodman Ltd.）在一位客戶提出這個問題后，利用Artec 3D掃描制作了工廠數字孿生，幫助其徹底改變了舊工藝，建立了一個更高效的全新工藝。

豌豆加工，精益求精

Dodman公司總部位于英格蘭東部，為英國知名食品品牌提供設計、制造和高質量加工系統安裝服務，極負盛名。該公司已將3D掃描集成到工作流程中，并重新設計了從傳送帶到生產線的所有設備，因此完全有能力解決客戶的豌豆分揀問題。

英國是歐洲最大的豌豆生產國和消費國，英國人均每年要吃掉 9000 顆豌豆，因此罐頭食品供應商Dodman的客戶在滿足需求方面已是煞費苦心。泄漏的機器讓情況變得更加棘手，因此該公司決定聯系Dodman，要求其安裝一套新系統，避免損失珍貴的豌豆庫存。

通常，Dodman會使用從Artec金牌認證合作伙伴Patrick Thorn & Co處購買的無線手持式Artec Leo對復雜的機器進行掃描和逆向工程。最初的在線演示已經讓Dodman團隊大開眼界，后來他們還驚訝地發現，現場捕獲反光鋼制傳送帶、對比CAD模型，如此簡單，這正是他們所需要的。

Artec金牌認證合作伙伴Patrick Thorn幫助Dodman團隊優化3D掃描結果

然而，由于規模問題，Dodman最初嘗試使用激光雷達Artec Ray對客戶的設施進行數字化。雖然遠距三維掃描儀能夠捕獲整個工廠車間，但高臺和其他背景噪點遮擋了設備視圖中的不少細節。

為解決這個問題，Dodman開始結合Artec Leo和Artec Ray，一起對關鍵設備進行精確數字化。設計工程師Andy Chase認為，這種工藝經過實踐考驗，確實是收集精確、多分辨率數據的有效方式。

Chase 說：“我們實現了非常高的精度，高達2毫米。對比非常不穩定的老設備，這點真是令人難以置信。我們對整個區域進行了勘測，同時也負責產品的轉移。我們的新生產線必須具有防溢功能，否則客戶將蒙受損失。這一點，只有使用Artec Leo智能無線三維掃描儀才能做到，它為我們提供了一個全面詳細的區域視圖。”

數字孿生輔助勘測

客戶的豌豆色選機是這條生產線改造的核心。Dodman設計了一款新的平臺和泵送系統，可提升水箱中的豌豆，但必須確保與現有機器相匹配，否則就無法整合。

于是，Artec 3D 掃描技術登場了。它可以精準創建數字孿生，用于虛擬工廠車間的勘測和規劃。如果使用傳統的激光和膠帶，這一過程將耗時數周，而且只能獲得簡單的塊狀測量結果。相比之下，使用Artec Leo和Ray從上到下捕獲，全程僅需 5 個小時。

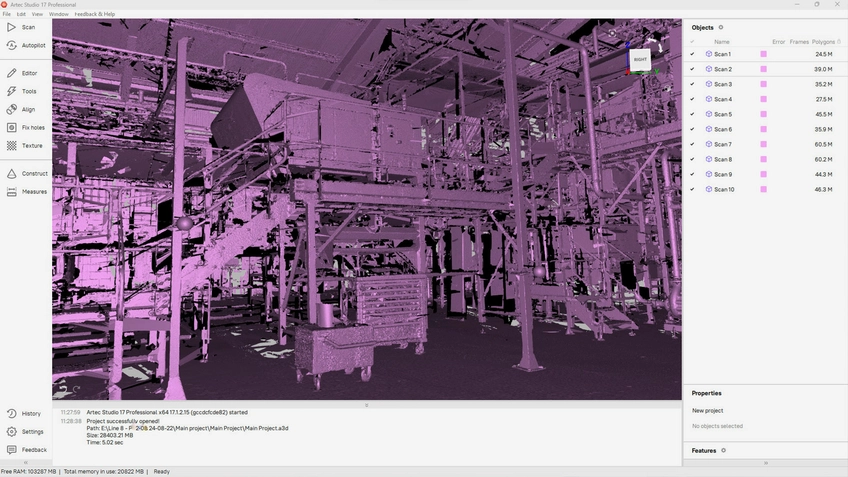

Artec Studio中顯示的用Artec Leo三維掃描儀和Ray完成的3D掃描

使用Artec Studio 3D掃描采集和處理軟件編輯數據時，Patrick Thorn也提供了很大幫助，協助Dodman 團隊優化結果。在Thorn的幫助下，他們發現了軟件中的刪除離群噪點和橡皮擦工具可以刪除錯位幀，而網格簡化可以壓縮導出文件的大小。

一同參與的設計工程師Jack Tucker補充說：“我們熟悉軟件時，Patrick給了我們很大的幫助，他向我們展示了有效處理數據的技巧和竅門。我發現掃描數據中有大量的背景噪點，整合信息可能相當困難，但Artec Studio的裁剪工具可以在對齊后輕松刪除多余的數據。”

編輯完成后，工廠網格數據被發送到CAD設計平臺SOLIDWORKS，并使用Mesh2Surface 插件進行逆向工程，這樣就可以虛擬地分離、移動、建造機器。成品便是為公司設計的全新生產線數字孿生模型，隨后，再進一步確認是否匹配，模擬性能。

Thorn補充說：“通過使用遠距Artec Ray捕獲更廣闊的區域，并使用更便攜、更精確的Leo填充更精細的細節，即可按比例制作出無比逼真的3D模型。能幫助Dodman團隊在工廠加工領域探索創新，令我非常愉快，很期待他們能將3D掃描和數字孿生技術用于新的領域！”

Artec Leo和Artec Ray一拍即合

Artec Leo和Artec Ray協同掃描如此成功，Tucker 認為可以將它們在多分辨率、生產線數字化場景中得到進一步應用?？蛻舻耐愣鬼椖渴?/span>Dodman首次使用Artec Ray，他預見到掃描結果會更好。

然而，公司的3D掃描活動并不僅僅涉及測量。迄今為止，該公司已利用該技術對多臺設備進行了逆向工程設計和升級，其中一位客戶將一個容器數字化，將其打造成更高效的化學混合容器。

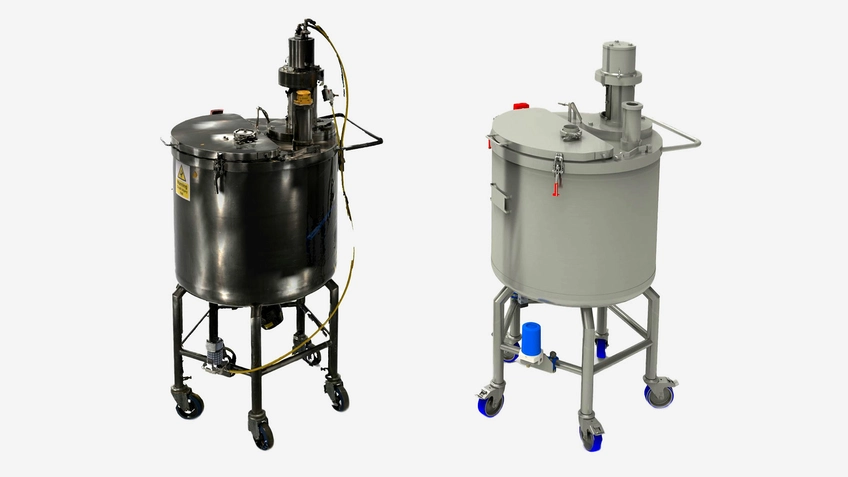

利用Artec Leo制作的另一個3D模型：化學混合容器

Tucker 補充說，Leo還提高了Dodman的測量效率，尤其是在狹窄、雜亂的空間或在傳送帶之間切換時，這通常“需要花費大量時間，還可能導致細節遺漏”。

Tucker 總結道：“項目推進過程中，你經常會發現，自己已經掃描了某個區域或細節，而當時你可能并不認為有這個必要，直到事后才發現。因為手動操作時，你只會測量你打算完善的部位—但有了三維掃描，即便項目和設計方向有變動，也沒關系，因為你已經捕獲到了所需的全部細節?！?/span>
