借助高科技的手段來輔助司法已經成為一種趨勢，數據可視化是現代取證工作的重要組成部分。

刑事案件、交通事故或火災等案發現場的形成都具有很大的突發性，案發現場一旦撤銷或遭到破壞便很難還原，而基層工作又往往面臨著案件現場勘查快、偵破快的現實要求，案發現場的保護、記錄成為基層司法工作的難點。

以往傳統的二維影像攝錄無法實現空間的測繪，在空間還原方面無法很好滿足需求，現場展示碎片化，對于超大型物證不能很好保全，容易導致之后的犯罪行為分析與現場真實情況脫節。

在現場勘查過程中，使用三維掃描儀快速、非接觸的對現場進行掃描，能讓現場人員在短時間內創建完整的360度場景，將真實案發現場完整的記錄保存下來，幫助辦案人員收集精確的尺寸、證據和特征，進行記錄，更好保證現場勘查工作質效。

在撤離案發現場后，根據掃描得到的海量點云數據經過計算機專業軟件處理后可以對現場進行三維建模，重建犯罪現場的空間布局、痕跡物證的分布、尸體在現場中的位置等立體場景，對掃描數據進行測量、分析，以提取重要信息，確立可靠的案件分析。

簡單的來說，使用3D掃描方案進行案件調查的價值在于：

1、能夠使得調查人員更快的清理現場

2、可以根據需要，在之后隨時對證據進行記錄分析和處理

3、除此之外，點云數據可以揭示遺漏的證據或者使證據能夠以新的方式被考慮，如果新證據浮出水面或者是嫌犯改變陳述時也可作為應證。

因此，面對復雜的現場環境，執法機構需要快速、易于操作且數據完整的三維掃描解決方案。

滬敖擅于使用多設備、多軟件協同工作，從而使調查人員快速、完整收集證據、創建能夠精確描述事件的圖表、動畫和漫游模型，加深對復雜證詞證物的理解，為司法帶來了良好的使用價值。

1、小范圍現場重建

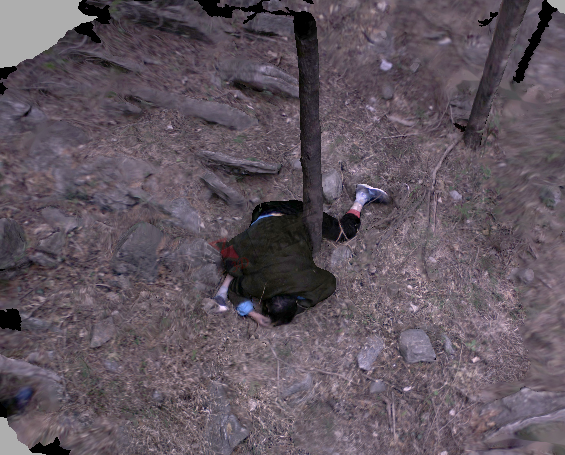

室外犯罪現場還原

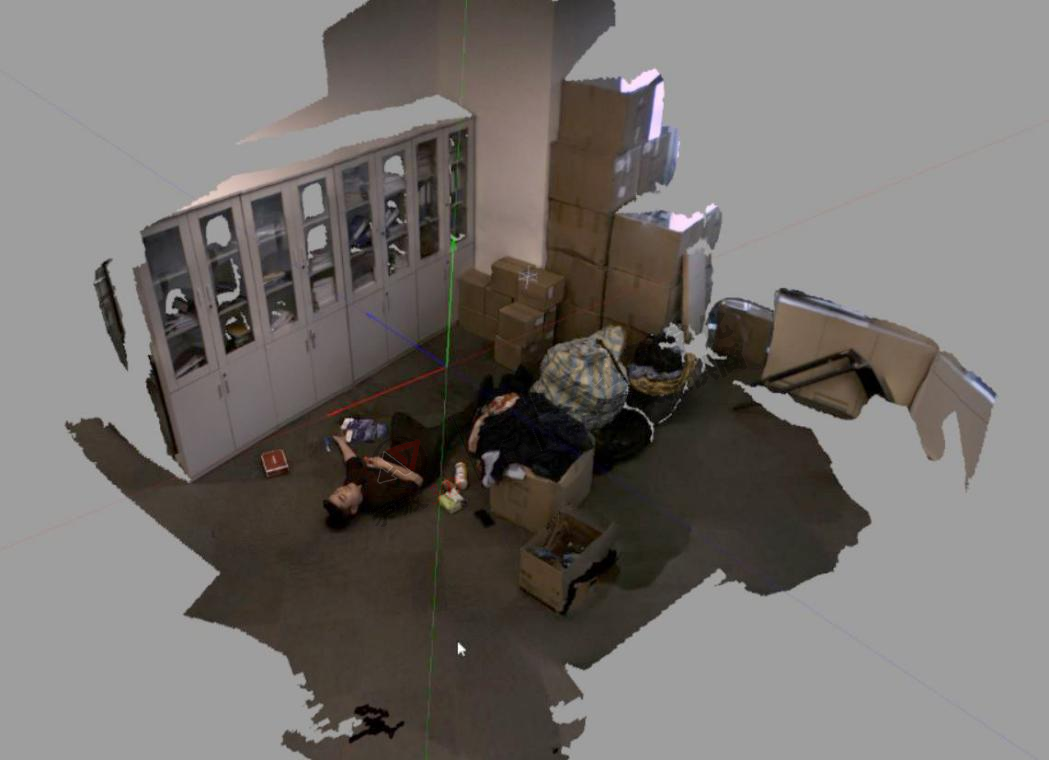

室內犯罪現場還原

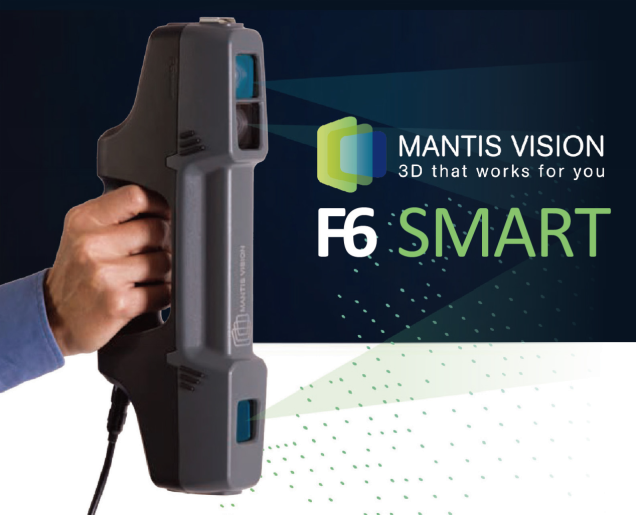

以上室內、室外現場記錄使用的設備為MV F6手持三維掃描儀，其在中短距離精度表現優秀，內置電池、體積小、重量輕，可掃描記錄其他技術手段無法覆蓋的角落等信息；發射的紅外光線對肉眼傷害程度低，適合直接掃描人體。

點擊圖片查看F6詳細信息

F6編碼結構光三維掃描儀的有效工作距離達到0.5-4.5m（這意味著操作者可以站在更遠的地方進行數據采集），大視角覆蓋范圍提高了三維掃描的效率，5分鐘可以完成25平方空間連貫掃描，滿足房間掃描建模的需求。

單人手持操作更便捷：使用PAD操作，適合無電源、要求快速采集數據的現場環境。非接觸式的三維掃描作業方式能夠避免人為因素對現場環境的破壞，最大程度地保護現場的原貌。

掃描出來的模型1:1還原被掃物品，被掃物品的精度達到毫米級，相關軟件還能將獲取的模型數據快速轉換成帶尺寸的二維線框圖信息。

總結：F6在便攜性、掃描速度、有效距離、模型還原度及軟件應用等方面均可較好滿足現場需求。

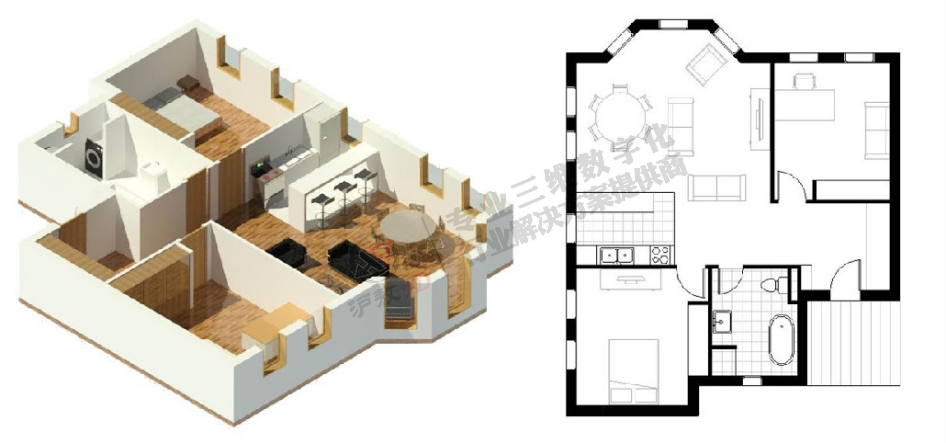

采集外業數據之后，在辦公室里，技術人員可根據現場三維模型數據方便的制作現場勘查筆錄和現場平面圖、現場立體圖。提高現場勘查效率。

2、大場景重建(如交通事故現場）

交通事故不僅給國家和人民的生命財產造成巨大的直接經濟損失?同時?交通事故的發生亦會造成難以數計的間接經濟損失。為了認定事故中的責任?必須對事故現場進行勘查工作。

事故現場勘查必然會引起道路通行能力下降或完全中斷?提高現場處理速度將大大縮短交通阻塞的時間，而且作為交通事故法定處理程序中承上啟下的重要環節?需要及時迅速、細致完備、客觀全面、依法定程序對現場進行勘查?為交通事故處理程序的后續環節提供精確、公正、客觀的數據和圖像?同時方便進行事故現場的現場重建。

而事故現場圖是分析交通事故原因、認定交通事故責任的重要依據?可用來補充現場筆錄和現場照片所難以表現的事故現場的空間關系?是事故案卷中的核心材料之一。

交通事故現場圖的最大特點是能夠精確地反映交通事故現場各組成元素間的位置關系?其作用主要能反映出交通事故發生的過程和狀態。

目前?繪制交通事故現場圖主要采用交警在交通事故現場手工繪制示意圖的方法?由于交通事故現場勘查工作的特點?決定了交通事故現場草圖不可能工整、詳細地繪制?存在標準化程度不夠、比例失調的缺點?一定程度上影響了交通事故公正、準確的分析。而交通事故現場比例圖則可以彌補草圖的缺點?更加準確、形象地表現交通事故現場。但在實踐中?繪制比例圖費時、費力?且效率低?質量要求越高?繪制所需時間越長。

點擊圖片查看X7詳細信息

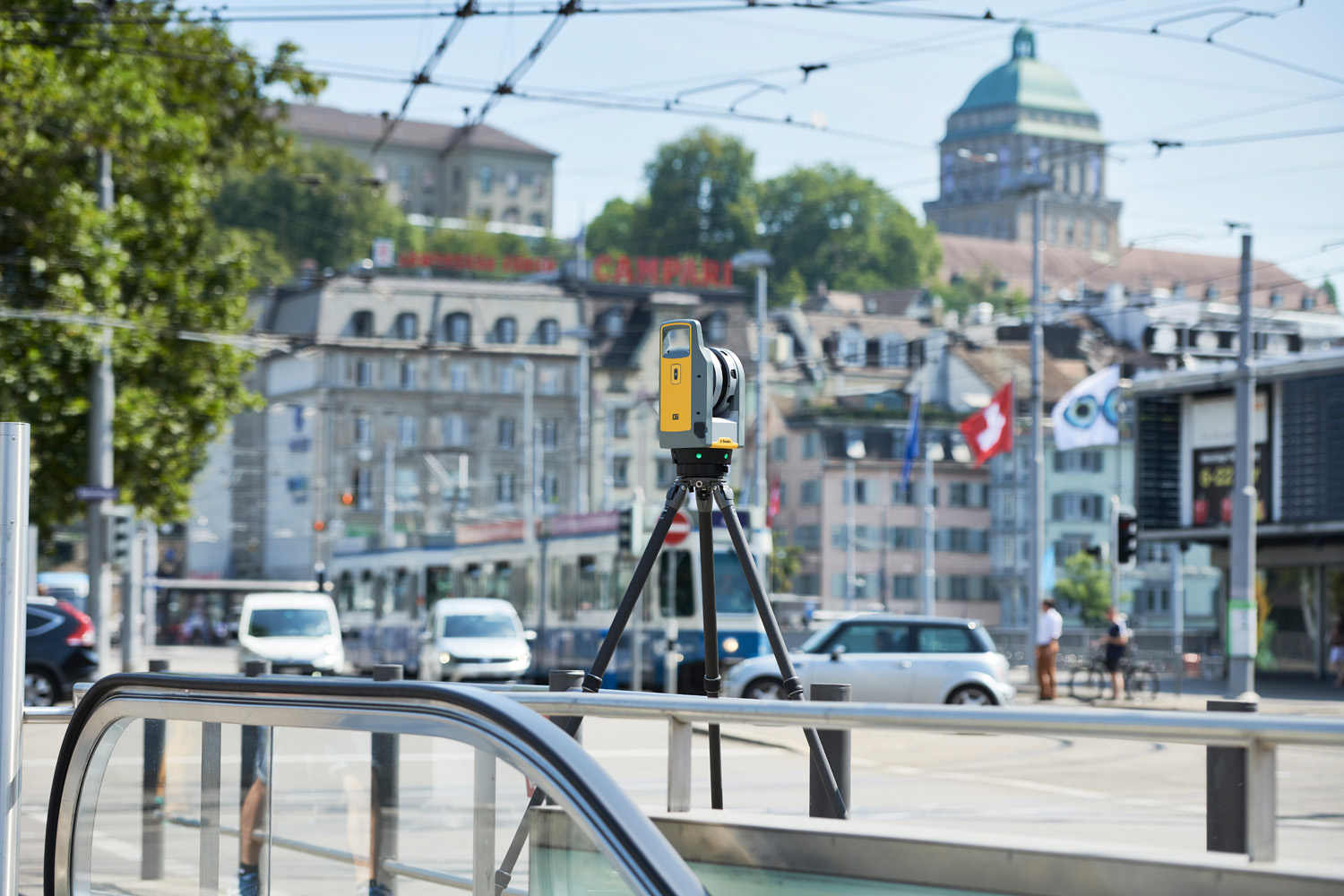

滬敖使用地面三維激光掃描設備Trimble X7對交通事故進行記錄，其能在較短時間內快速測量事故現場詳細的三維數據?解決現場調查的緊迫性問題?縮短事故現場對正常交通活動和交通秩序的干擾時間?避免連鎖事故的發生?防止證據的丟失?為后續的事故現場的立體再現提供數據。獲取事故現場的三維場景數據?經過處理得到事故現場平面圖、車輛模型以及損壞檢測等。將三維激光掃描技術應用于交通事故現場處理?不僅縮短了事故現場處理的時間?而且便于事故現場圖的繪制和后續分析。

使用Trimble X7地面三維激光掃描進行事故現場勘查?簡單架站即可自動整平、自動校準開始掃描現場，并可在現場對關鍵部位進行拍照并文字描述注釋，幫助后勤執法人員了解現場。

上圖為示意圖

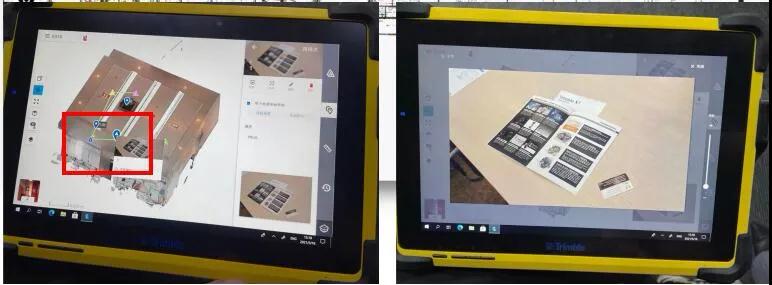

Trimble X7的另一個特點是可在現場憑借PAD即時、自動、高精度進行配準數據，現場人員當時即可查看、確保數據無遺漏, 避免再次返回現場。

通過以上全天候、快速地進行事故現場測量?經過數據處理后可快速得到事故現場圖。

隨著科學技術的進步?越來越多的高科技產品被應用于交通事故現場勘查工作，大大提高了工作效率。

二、人體信息提取和記錄

歡迎點擊上圖查看具體信息

在法醫學鑒定實踐中存在著大量繁瑣的體表測量工作，如何實現快速準確測量并將形態特征客觀完整地記錄下來是鑒定實踐中的難點。傳統法醫學證據的收集與固定主要依靠帶標準比例尺的照片來實現，記錄維度的降低無疑會造成信息的丟失或偏倚，且具有一定的主觀性，使其證據力下降。此外，法醫學證據大多不可恢復，局部的照片往往無法保留完整的信息，導致復勘困難，對鑒定造成一定影響。

非接觸性三維測量方法逐漸應用于法醫學實踐以獲取人體的三維信息，具有測量精確、可重復性高、數據易于存儲傳輸等優點。

人體體表損傷與瘢痕的準確測量和記錄是法醫學日常工作的重要組成部分。在損傷記錄方面，無論是照片還是對損傷測量后作出的敘述性描述都有主觀性強、專家依賴性高、信息還原度低等不足。在拍照不規范的情形下，可能無法準確記錄損傷的形態和位置，同時由于法醫學檢驗的不可重復性，一旦發生重新鑒定，往往不具備復核的條件。因此，探尋符合法醫學鑒定實際需要的體表精確測量和永久保存的技術方法具有實踐意義。

人體損傷的數字化構模不僅可以永久地將損傷信息完整保留，而且可以提供多維度的計量分析和形態學比較。

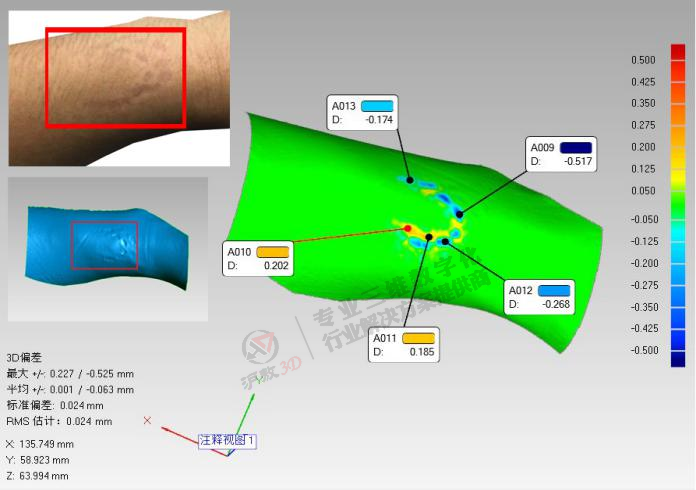

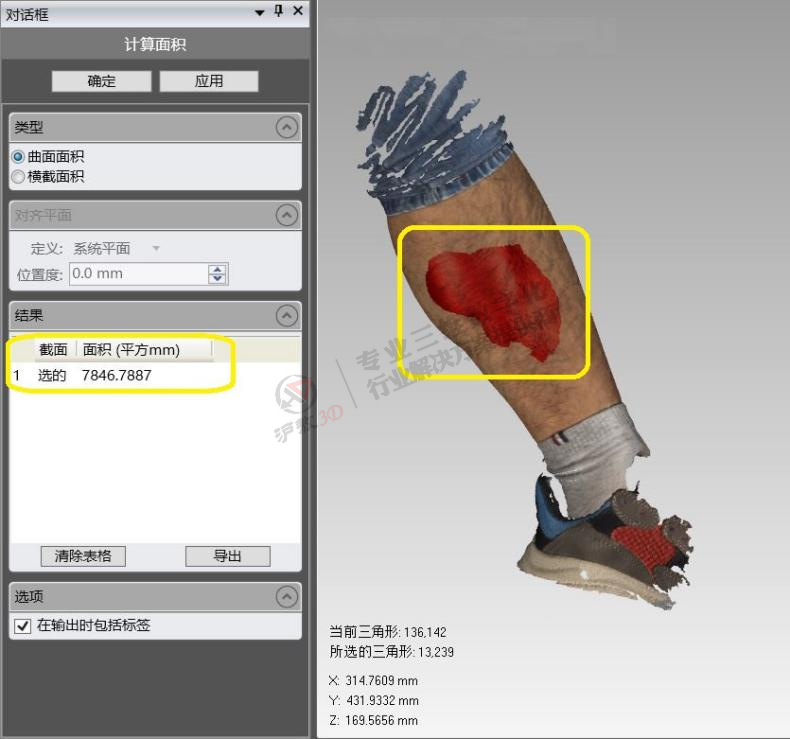

使用手持式結構光學三維掃描儀具有很好的便攜性和很快的掃描速度，可以完成對活體對象的全身掃描。這在法醫病理鑒定和法醫臨床鑒定中人體創傷面積計算時十分好用。以三維掃描在活體損傷鑒定應用方面的應用為例，交通事故、工傷及故意傷害等造成的人體體表創口、瘢痕的長度或面積的準確測量是法醫臨床學鑒定的難點。傳統測量方法(如直尺法、貼膜法、手掌法、照相法等)由于容易受鑒定人測量時的人為因素及瘢痕不規則、增生收縮、體表皮膚曲率變化等因素的影響，誤差較大，容易引起鑒定爭議。使用3D掃描測量法則不受上述等因素的影響，對瘢痕進行測量數據精確可靠。

綜上所述，使用結構光三維掃描法對法醫學體表損傷與瘢痕的測量準確可靠，同時還永久保留了體表三維信息，在案件發生爭議時能夠進行有效溯源，相較于傳統測量記錄方式是一種更加直觀、客觀的法庭證據。

本案例使用F6手持三維掃描儀

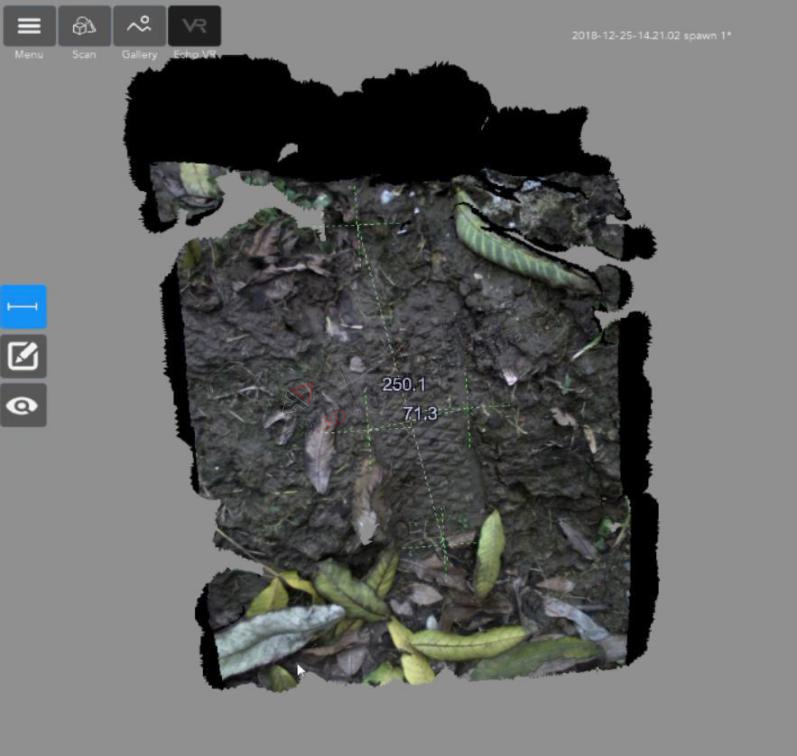

立體足跡提取常用制模法，受到主客觀因素影響，制模法存在不可避免的弊端。立體足跡的數字化精確提取，通過三維掃描技術得到解決。通過非接觸式激光掃描方式獲取立體足跡形態特征，實現無損提取足跡信息，獲取立體足跡深度在內的三維數據信息。三維數據信息比制模、照片蘊含更多的細節信息，增加了立體足跡檢驗中的特征參量。通過數據處理軟件建立足跡的三維模型，可以完成各種復雜幾何測量。檢驗人員也可以方便地進行多角度、任意縮放的觀察、重合比對，豐富了檢驗手段。

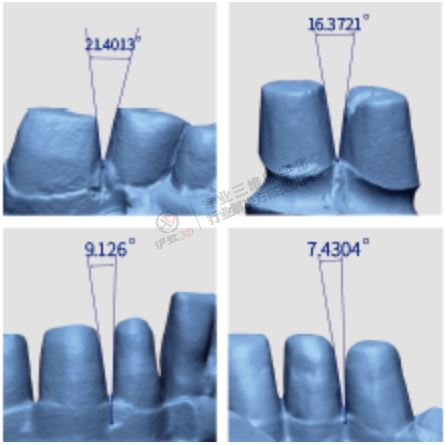

案例2、人牙咬痕個體識別

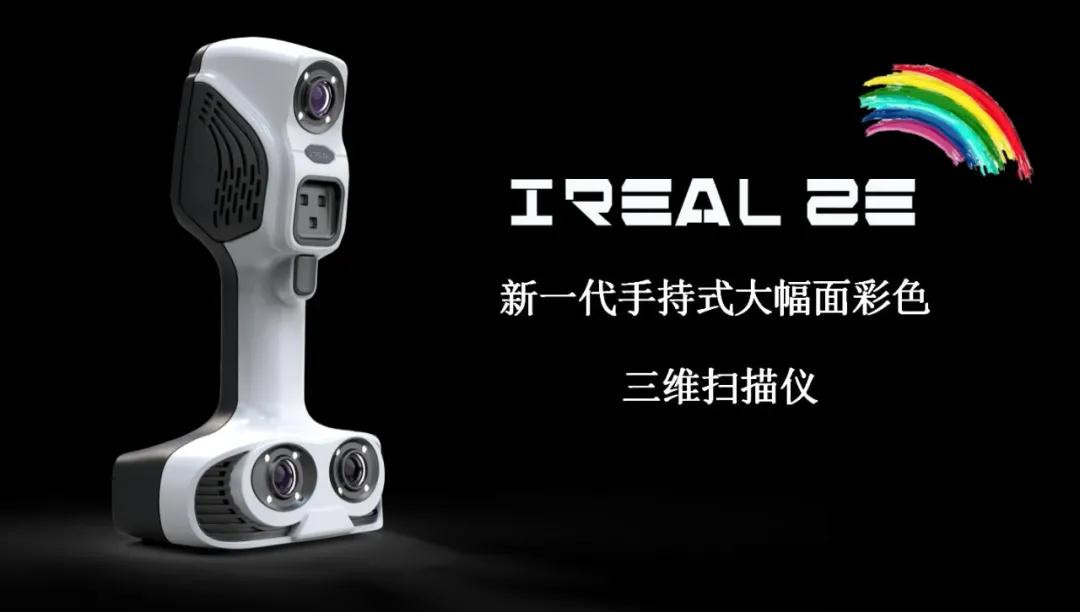

本案例使用的是iReal 2E

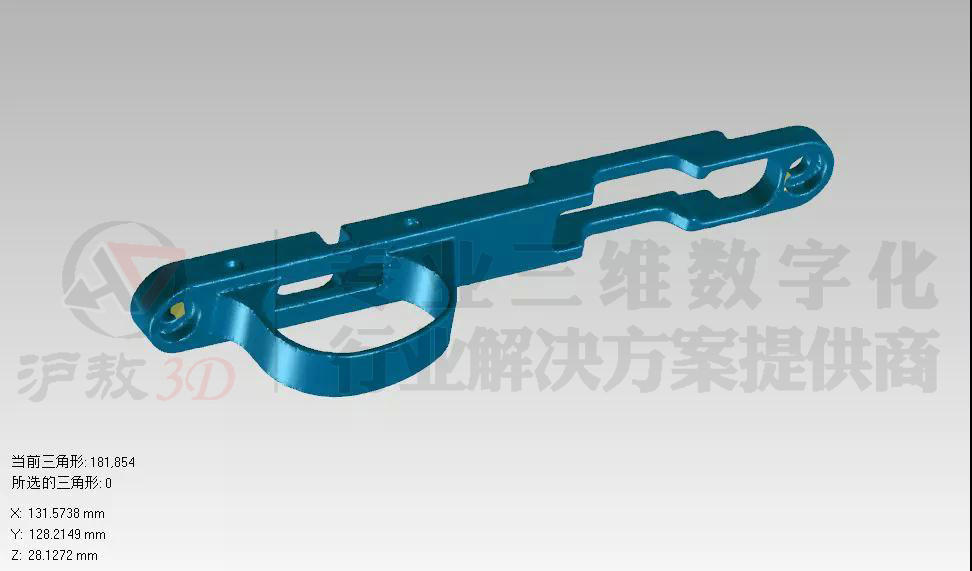

三維掃描技術應用于工具痕跡（撬壓，打擊痕跡等）、特殊痕跡等立體痕跡物證的提取和檢驗鑒定。

以往現場勘查中立體痕跡的提取主要采用制模法，可視化效果差，細節特征難以體現，模型需要長期存儲，容易損壞、丟失，存儲需要的空間也比較大。三維掃描測量技術通過計算機操作，實現立體痕跡上任意兩點之間的高精度測量，利用這些數據進行立體痕跡的重新構建。重新構建的三維模型精度高，并且可以從多個角度和多個方位對立體痕跡進行觀察和測量，為后期的準確鑒定奠定堅實基礎。三維掃描技術、三維實體模型重構技術在痕跡物證鑒定領域的應用將突破傳統二維痕跡形態學比對方法，實現痕跡物證檢驗的全程非接觸式和非創傷性的三維痕跡數字化信息采集、比對和判定，構建了全新的痕跡比對模式，能夠有效提升痕跡物證提取和檢驗鑒定能力。（下圖為現場撬痕掃描提取數據）

重建的三維現場可導入MR智能眼鏡、手機及大屏中查看實景詳情，配以語音助手操控切換視場，將現場投射至現實場景中，技術專家可漫游式觀察目標場景或物證。對現場虛擬物品及重點痕跡進行自由移動、縮放、測量與比對，跨越時空界限達到觀者身臨其境的效果，實現了對現場及物證沉浸式分析研判與遠程支撐。這種直觀的混合現實交互展現，更利于案件有效還原、演繹模擬、證據分析及講解教學等。

現場勘查全息重建信息化系統可將掃描好的場景、作案工具、作案痕跡等保存至平臺，便于查閱還原現場各類全息信息，在任意地點支持多人同時虛擬進入同一全息空間（即復原的犯罪現場），共享彼此的偵查視角，對現場進行勘查并進行實時的互動交流，可邀請遠程技術專家以虛擬形象進入犯罪現場進案情研討。

3D模型呈現了客觀真實的現場環境，克服傳統選擇性攝錄的主觀局限，彌補了2D、偽3D影像的應用盲區。

3D現場數據有效保存為定向深度神經網絡輔助歸類三維數據集建立了條件，為未來構建犯罪現場大型3D勘查數據庫和行為特征可視化匹配分析提供了可能。

利用現有的數據，可以進行三維數字化重建、存儲各類痕跡物證，以真實的比例還原實際物體，增益立體細節展示，對物證數量、形狀、顏色、表面狀態及時、準確、全面地表征，克服如氧化、融化、腐爛、破碎、人為丟失及保存環境局限等易損變動的問題，實現物證永久無損的四維時空保全，降低物證保存成本與風險，同時正確提煉的三維尺寸信息更便于形態復雜物證的法庭動態呈現與案后調閱分析。

（1）掃描記錄速度快：一般現勘技術人員要第一批進入犯罪現場，現場三維數據的采集時間往往僅幾十分鐘；

（2）采集信息全：犯罪現場整體環境，物證散落的位置、各個關鍵角落、地面、墻面及房頂等多元信息均要全面采集；

（3）數據真實可靠：要求犯罪現場能實景還原，應包含場景物體1:1的尺寸信息；

（4）數據調用便捷：現場重建數據用途廣泛，可被應用于VR/AR/ＭR展現、遠程指揮及AI拓展訓練等情景。

綜上所述：三維掃描在現場勘查中的應用，極大的減輕了現場勘查人員的工作強度，提高了現場勘查效率。
