基本信息

本案例為某小區內部道路一肇事車輛和一非機動車發生了碰撞，滬敖工程師配合交警部門使用Trimble X7地面三維激光掃描儀對現場三維掃描以便快速勘察。

以往道路交通事故現場勘查常常會采用卷尺測量、拍照或錄像的人工作業方法。

其不足之處在于精度差、效率低、勘查時間長，以及交通事故現場數據不能進行二次信息獲取。例如常用的拍照攝影測量的方法，僅靠照片難以獲得具體事故現場各部位的量測信息，而且在夜晚、大霧的光線條件較暗交通事故現場中，拍照攝影測量方法很難做到及時、準確地現場勘測。道路交通事故所引發的交通擁堵的間接損失往往比交通事故本身損失還大，因此，快速、精確地進行事故現場勘查是交通事故勘查管理亟需解決的問題。

流程介紹

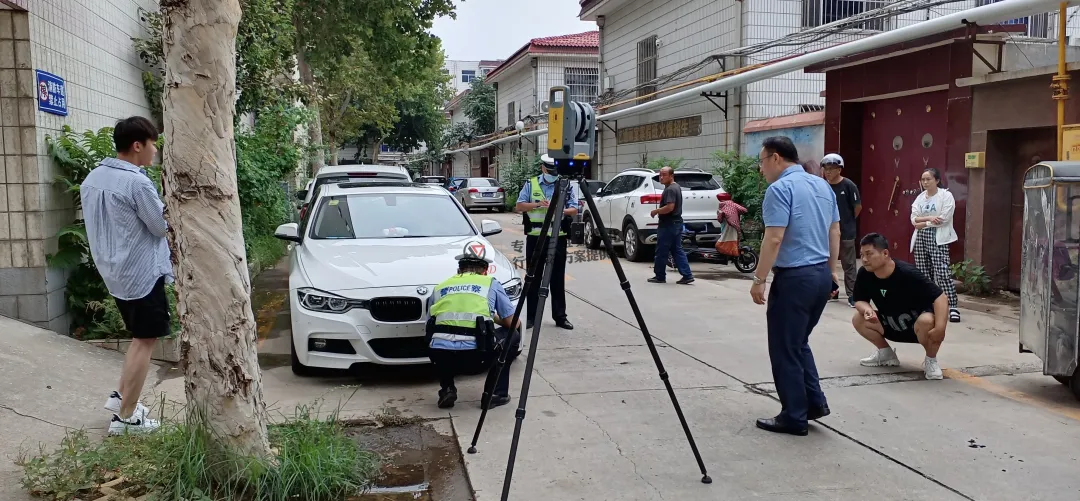

 一、本案例中，我們使用Trimble X7地面三維激光掃描儀將真實案發現場完整的記錄保存下來。

歡迎點擊上圖查看Trimble 7詳細介紹

 二、在獲取三維掃描的點云數據之后，我們使用Trimble Reveal 司法調查分析軟件對數據進行進一步的應用。

本案例中，由于設備本身的易用性，我們交通事故現場的掃描僅分了2個步驟。

1、現場掃描范圍的確定

由于車輛種類多樣性和事故發生原因復雜性，交通事故現場也千差萬別。在進行掃描前，需根據事故類型合理布置掃描方案。

事故現場的范圍不僅僅是車輛碰撞的區域, 還應包括車輛在事故形成過程中的痕跡以及物證的區域。例如在車輛制動的過程中留下的制動痕跡。

2、架設站點采集數據

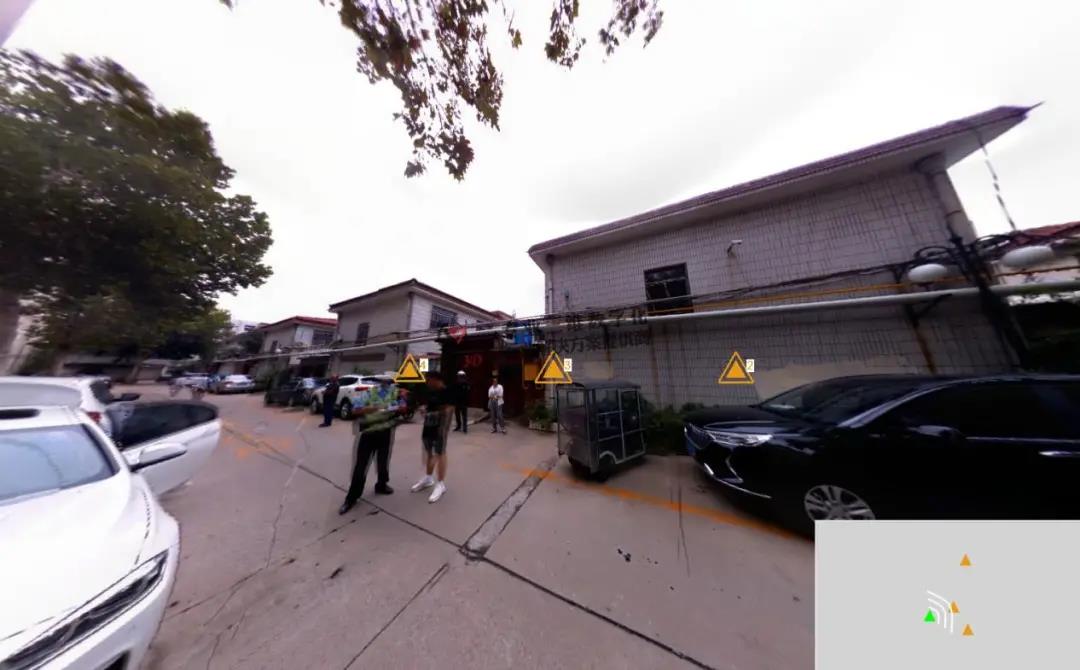

本次的案例中，我們使用Trimble X7一共布了4站，花了15分鐘將整個現場掃描完成，從而獲得精確、全面和真實的三維圖像，獲得事故車輛的類型、車身變形量、 車輛損毀程度、事故碰撞點位、車輛行駛軌跡、車輛制動軌跡、車輛與道路的具體相對空間位置、車輛損毀散落物、車輛最終停止點位等，以及道路綠化及道路交通設施等事故現場定位數據。

我們在完成本項目中有所體會的一點是，設站不僅需要均勻分布于交通事故現場、掃描范圍廣泛完整地獲取現場點云數據，同時還要兼顧掃描儀距離肇事車輛、碰撞點等重要信息的位置近一些，以保證關鍵區域的掃描精度及密度更高，重要數據采集突出。

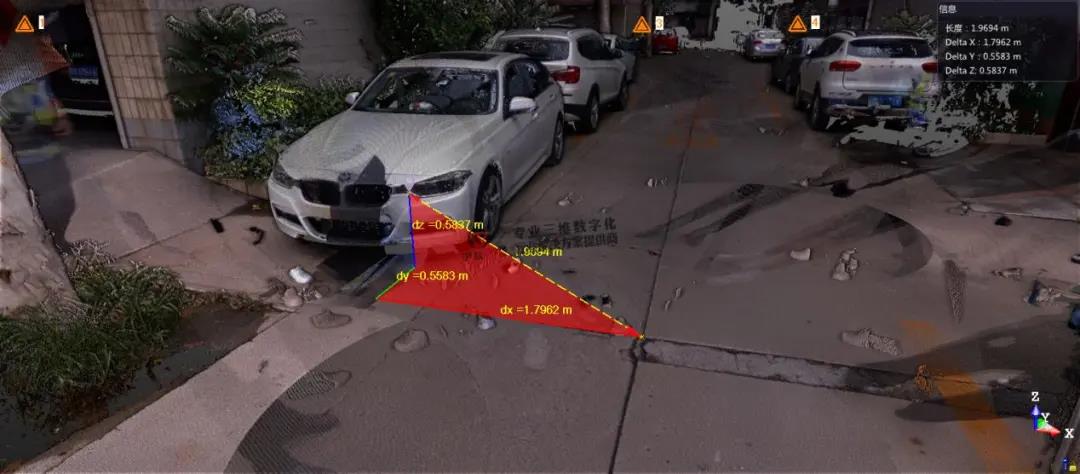

精確可量測點云

選用X7+Reveal的原因

1、

在交通事故現場中，我們選用Trimble X7的原因：

一方面在于其具有的精度高、速度快等特點，能在較短時間內快速測量事故現場三維數據，記錄完整事故現場，解決現場調查的時間緊迫性問題，縮短事故現場對正常交通活動和交通秩序的干擾時間，避免連鎖事故的發生，防止證據的丟失，為交通事故處理程序的后續環節提供精確、公正、客觀的數據和圖像。

2、

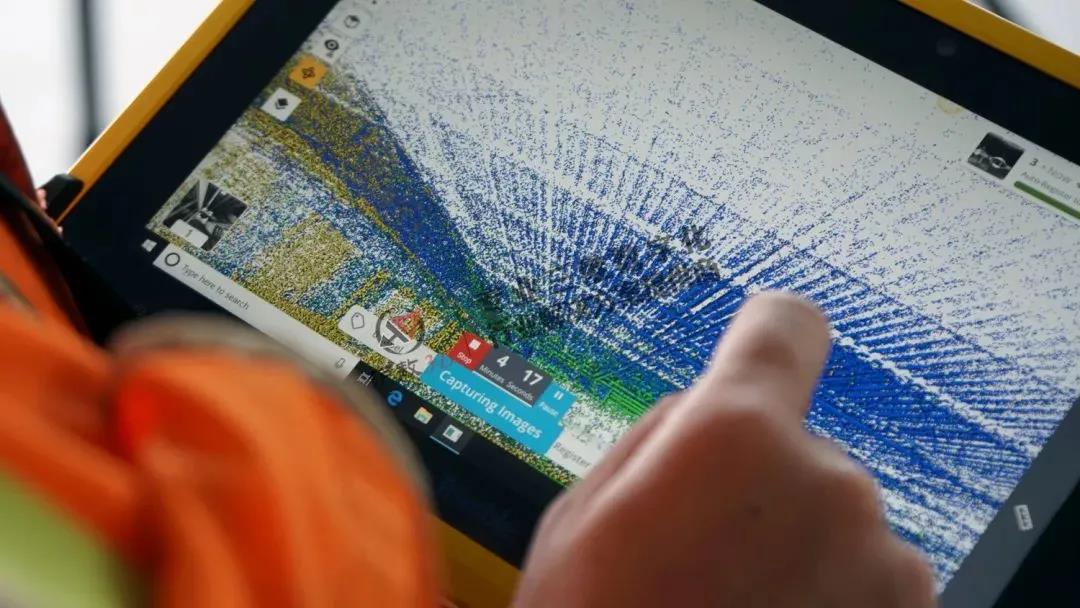

更為重要的一點是在于,Trimble X7自帶手部PAD，設備在現場即可即時、自動、高精度配準，交警在現場即可查看采集到的完整三維場景數據，無需回到單位進行內業處理后才能查看，現場即可核查、確保數據是否遺漏, （對交通事故現場這種沒有機會二次返回現場的場景十分有用）。

3、

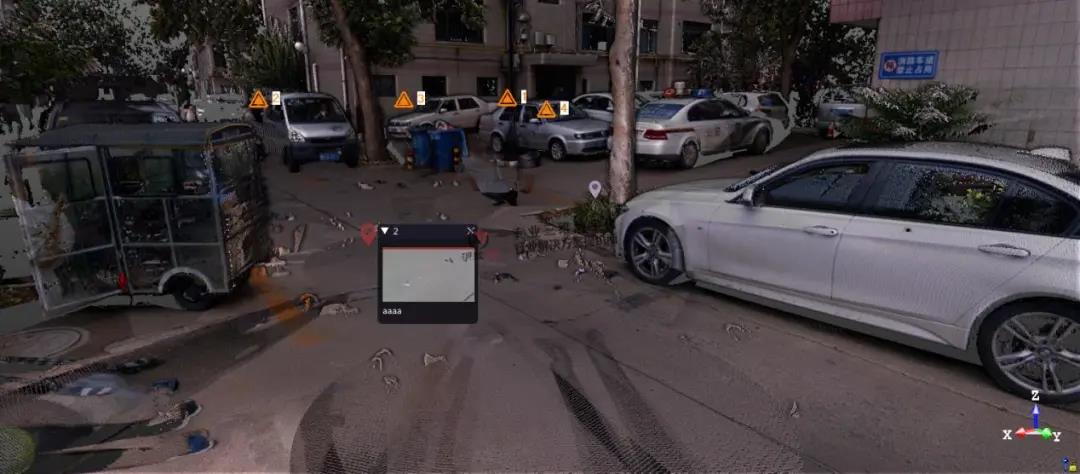

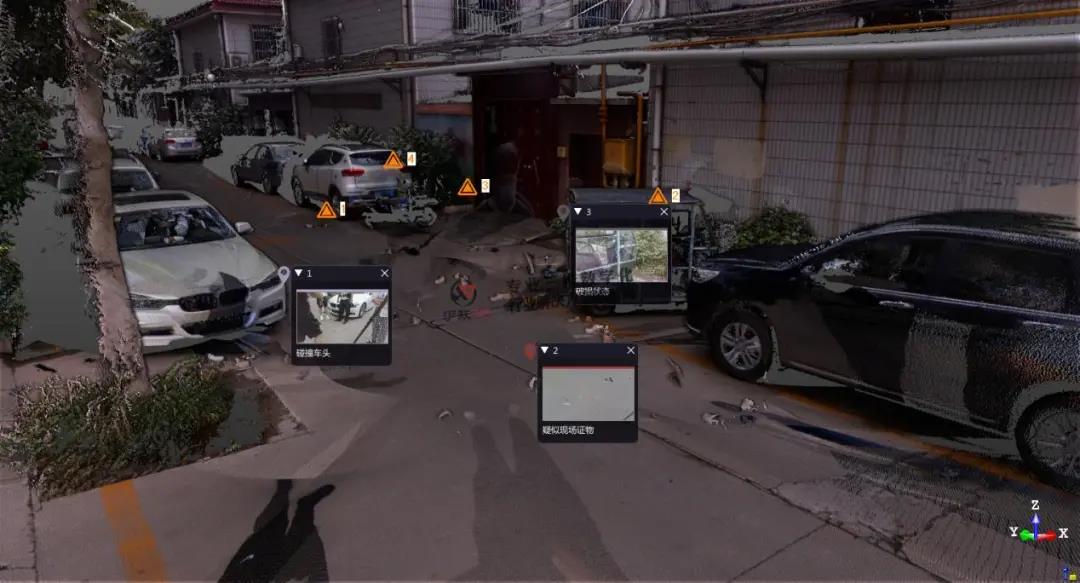

Trimble X7在本案例中，被現場交警稱道的一點，在于其標簽和注釋功能。交警在現場對關鍵部位進行拍照并文字描述注釋，幫助內業人員了解現場，且注釋點坐標與點云模型坐標一致，這在3D視圖和測站視圖中均可用。

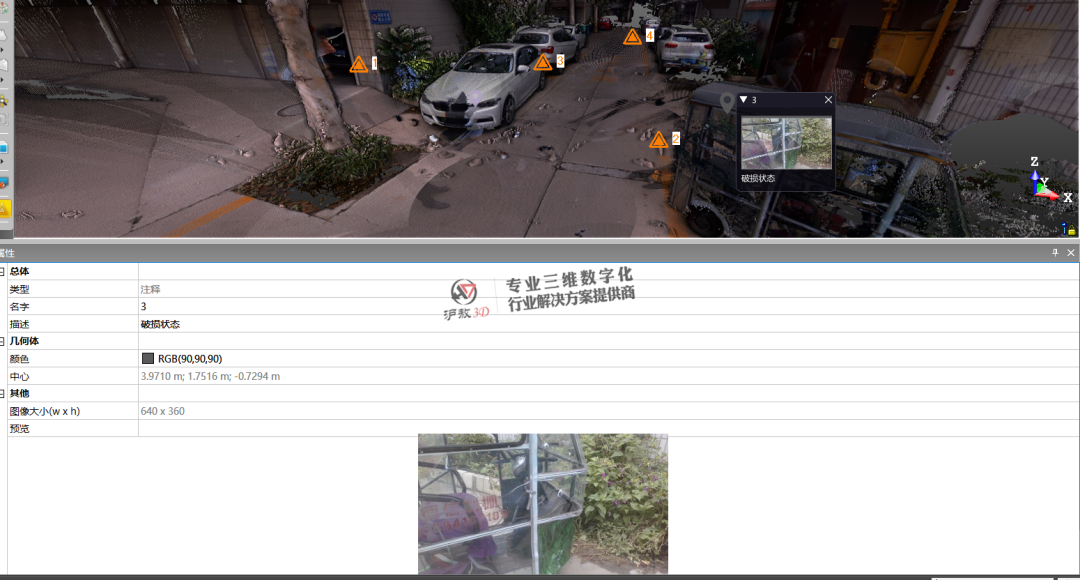

對關鍵物證進行標注

4、

使用Trimble Reveal 司法調查分析軟件的原因：

獲取事故現場的三維場景數據后，不僅可對點云進行精確量測，使用Trimble Reveal 司法調查分析軟件，還可以得到如：

車輛碰撞形態比對

現場記錄圖

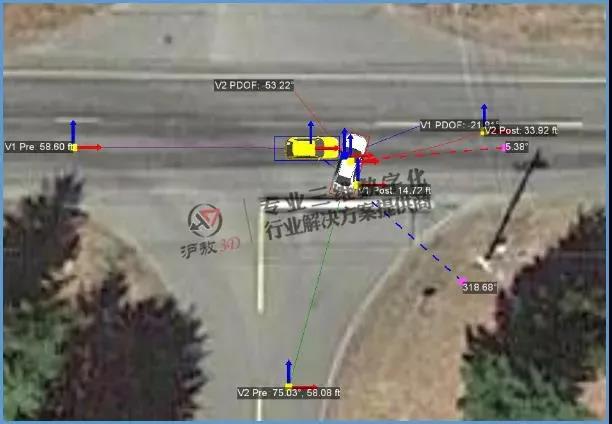

事故過程模擬再現

事故現場動量報告

車輛速度報告

等方案，從而可分析交通事故發生的過程和狀態。

總結

交通事故現場勘查是交通事故處理的重要組成部分，是認定交通事故責任的前提和基礎。

將三維激光掃描技術應用于交通事故現場處理，我們認為其具有以下優勢：

01

縮短了事故現場處理的時間?減少了事故勘察時間，加快了道路通行速度，減少了教交通事故帶來的間接損失。

02

三維掃描數據的精確、客觀、全面性，去除了事故勘查人員的主觀判斷，保證現場信息獲取的客觀準確性，防止側錯、漏測。

03

警力的減少：使用三維掃描只需要一個操作人員，減少警力，提供工作效率。

04

交通事故往往多發于雨、雪、大霧等惡劣天氣或夜晚時間，采用傳統人工量測方法在精度、效率、人員安全等方面均存在很多不足， 而采用常規拍照攝影測量方法難以獲取具體精確的量測信息，三維掃描的應用，減少了這些客觀因素對現場信息獲取的干擾。

05

使用三維掃描的方式，不僅能快速獲取大量準確的三維信息, 可用于人員無法到達或比較危險的場所。

三維掃描數據的應用具有一次測量，多種用途的特性，為現代交通事故的取證、分析工作帶來很大的幫助。
