堆體體積測算的應用領域相當廣泛，從土建工程中的土方計量、倉儲庫的庫存統計、港口堆體物體體積測算、露天礦山采剝工程量預估到農田土地平整中的填、挖方計算等等，體積測算看似簡單，但在實際應用中確實存在一些難點，比如如何保證數據的準確性、數據是否可追溯、測繪效率怎樣提升等等。三維激光掃描技術的出現，使得這些問題迎刃而解！

什么是三維激光掃描？

三維激光掃描儀的工作原理是激光測距，掃描儀本身是將無合作目標激光測距儀與角度測量系統組合的自動化快速測量系統。通過時間差計算出掃描儀到被測目標之間的距離，結合編碼器來測量鏡頭旋轉角與激光掃描儀的水平旋轉角度，從而獲得每一個點的三維坐標值。

三維掃描技術的出現，改變了已有的數據采集方式。面式數據采集替代傳統的點式數據采集，是測量技術發展史上的一次巨大變革，三維激光掃描儀大大提高了測繪的工作效率。三維激光掃描技術具備以下特點：

1、非接觸性

不需要接觸被測目標，即可快速得到目標的三維信息，解決了危險目標、不宜接觸目標、易損壞目標的測量。

2、快速性

激光掃描的方式能夠快速獲取大面積的空間信息。從傳統的單點測量的方式跨越到面測量，實現測量效率的質的飛躍。

3、數據采集的高密度性

具體測量過程中，可根據實際需求，被測物體的精細程度設定一定的采樣間隔，從而得密度足夠高的點云數據。

4、全數字化

三維激光掃描儀得到的點云，不僅包含了三維位置信息，也包含了RGB信息，便于移植到其他系統處理和使用。

5、全天候

三維激光掃描儀通過主動發射激光束的方式來完成對目標點的測量，不需要外部光線，使得掃描能夠擺脫時間和空間的限制，真正實現全天候測量。

三維激光掃描具有采集精確度高、采集速度快、采集數據全面、非接觸安全性高的特點，采集作業時不會受到地理空間和光照等因素影響。另外，三維激光掃描儀可以根據需求進行360°全景拍攝，通過色彩在一定程度上也可以判定堆體狀況。

本次項目采用天寶X7三維激光掃描儀，設備自動校準、整平，掃描數據實時可見，站點高精度自動配準。在堆體體積測算應用中，天寶X7是理想設備的不二選擇。

點擊圖片查看設備詳情

本次項目的內業數據處理使用的是Realworks點云處理軟件，通過RW軟件可以快速、簡便的處理現場采集的點云數據，同時可以根據現場點云獲得體積數據，快速出具體積統計報告。

點擊圖片查看詳細介紹

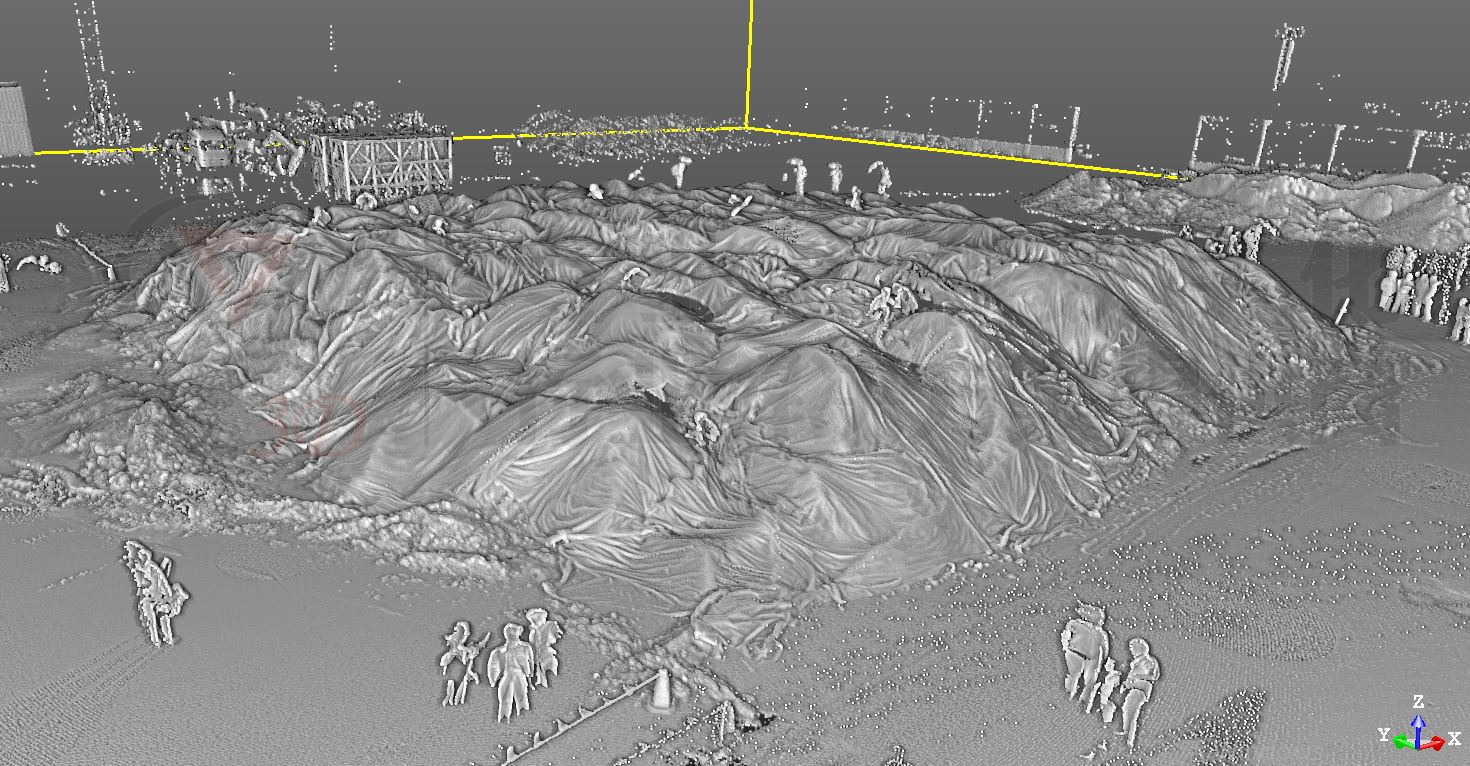

項目現場三維點云模型

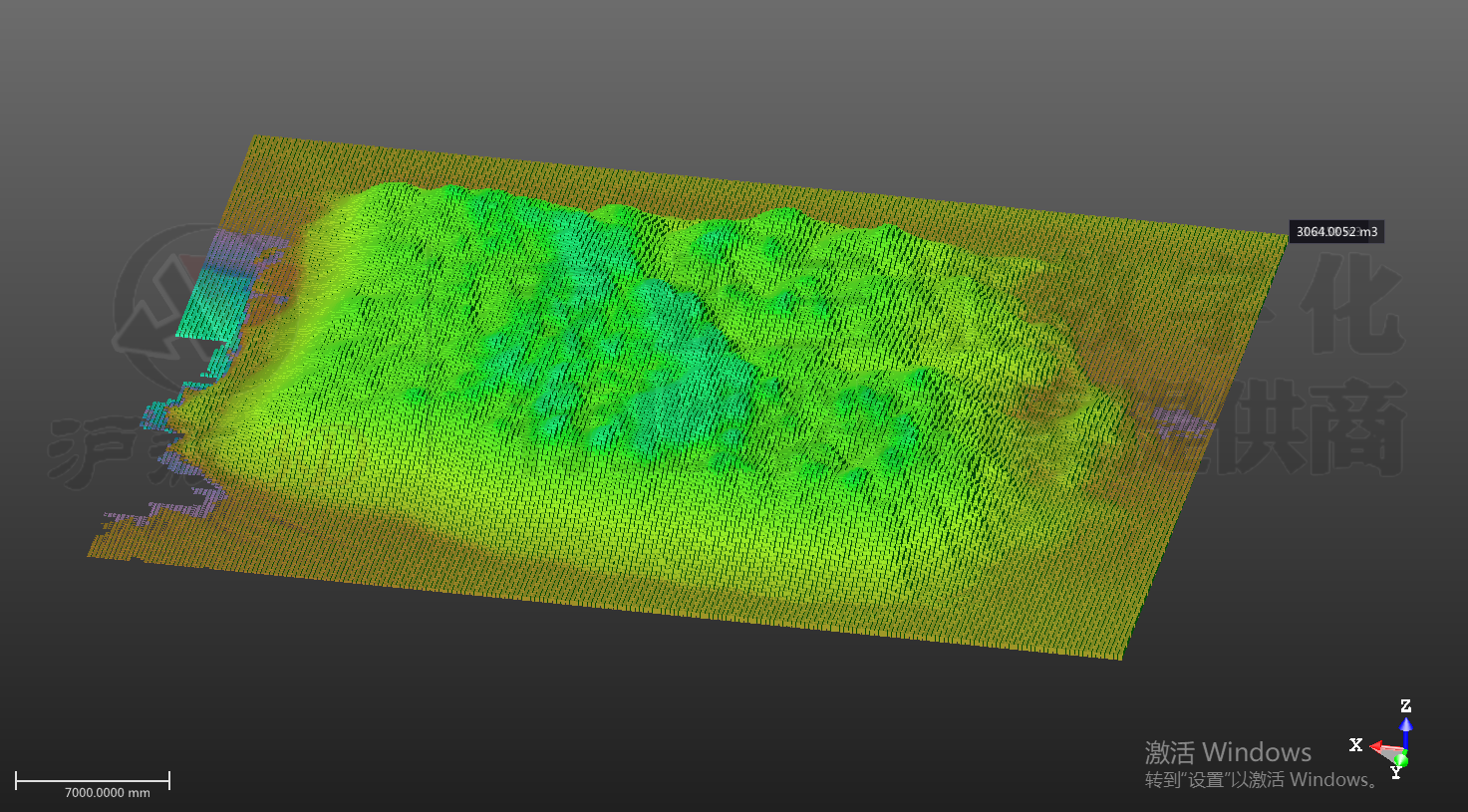

三維體積模型

體積計算報告

三維激光掃描儀測量速度很快，本次滬敖利用激光三維掃描技術對土方堆積場所進行掃描測量，可以得到準確詳實的高精度點云數據,逼真地模擬了堆場的立體形狀,經過內業數據處理也準確地計算得出了土方量，為后續的規劃提供了科學可靠的數據支持，大大加快了后續對土方利用的規劃進度，具有很高的實際應用價值。

展望

本次滬敖對土方堆場的治理測繪工作，充分地體現了三維激光掃描技術的優勢——快捷、準確、大大減輕了人們工作業強度，同時也為人工難以到達的區域提供了新的測量途徑。在各項裝備技術都在快速發展的今天，有越來越多的諸如三維激光掃描的新技術正在被應用于那些看似十分成熟，模式十分固定的傳統測繪項目中去。而每個項目的情況又不盡相同，針對具體工況、具體需求，選擇合適的技術裝備，也會取得事半功倍的效果。

三維激光掃描技術對不規則物體體積的精確測算方式，大大提高了數據的公信力，可應用的場景有時候真是讓人出乎意料。例如，滬敖的工程師之前使用架站式三維掃描儀為某莊園中造型迥異的假山測量體積以便復核用料情況，一下子為甲方省下數百萬元的材料費用。又比如新國標對避免過度包裝有了更嚴格的要求，強制規定食品、化妝品等大部分的包裝空隙不得超過60%（即包裝與物品的比例不得大于6比4）。企業如何保證自己的包裝不觸犯國家的紅線？使用數據說話，是最可靠的方式。我們將內容物（例如各類果脯、堅果）進行掃描后獲得準確的體積數值，再與包裝進行比對，即可快速、精確測算出體積比。再也不怕自己觸犯紅線了呢！

更多應用案例，等您來詢……
