建筑工程竣工測量是指在建筑物或構筑物全部或部分竣工時進行的測量工作。它的主要目的是確定建筑物的實際尺寸和位置是否符合設計圖紙要求，以及檢查建筑物的質量是否合格。過去，建筑工程竣工測量通常使用傳統的測量工具和技術，如鋼尺、水平儀、自動平準儀等。然而，這些傳統的測量工具通常存在精度低、效率低和誤差大等問題，無法滿足現代建筑工程的復雜要求。因此,如何快速高效地進行外業數據采集，繪制更高精度的竣工成果圖已成為當前研究的熱點。

01項目背景

北京某建筑土建階段完成，現需要核對建筑實際完成狀況與初期設計圖紙的尺寸和位置是否符合項目要求，為后期建筑裝飾階段把關。

02項目需求

利用架站式掃描儀進行建筑內部點云數據掃描，測量精度誤差不得大于三毫米；
繪制土建現狀圖并且與設計圖紙進行碰撞對比；
利用點云數據成果與初期BIM模型進行對比，出具對比報告；
問題點篩查、匯總、匯報。

03解決方案

根據項目需求，此次項目使用的是Trimble X9三維激光掃描儀，配合Trimble RealWorks點云數據內業處理軟件，快速、高效、準確的完成項目。

3.1設備、軟件介紹

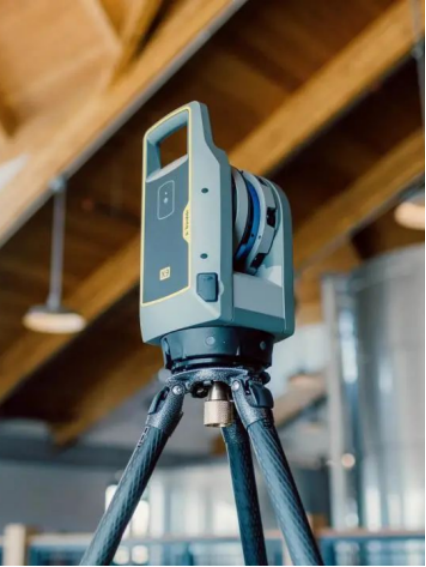

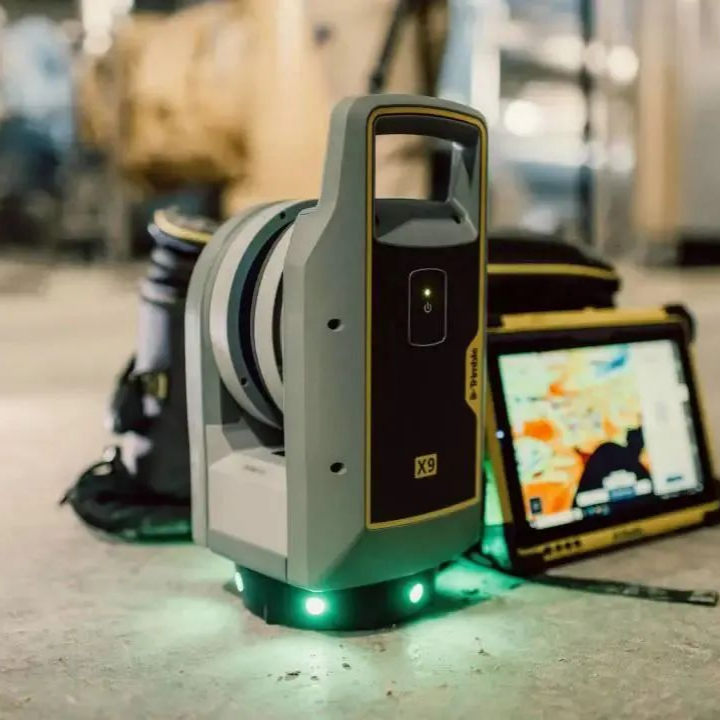

Trimble X9三維激光掃描儀，一鍵自動完成校準、整平、掃描、拍照、下載和配準，只需兩分半鐘。

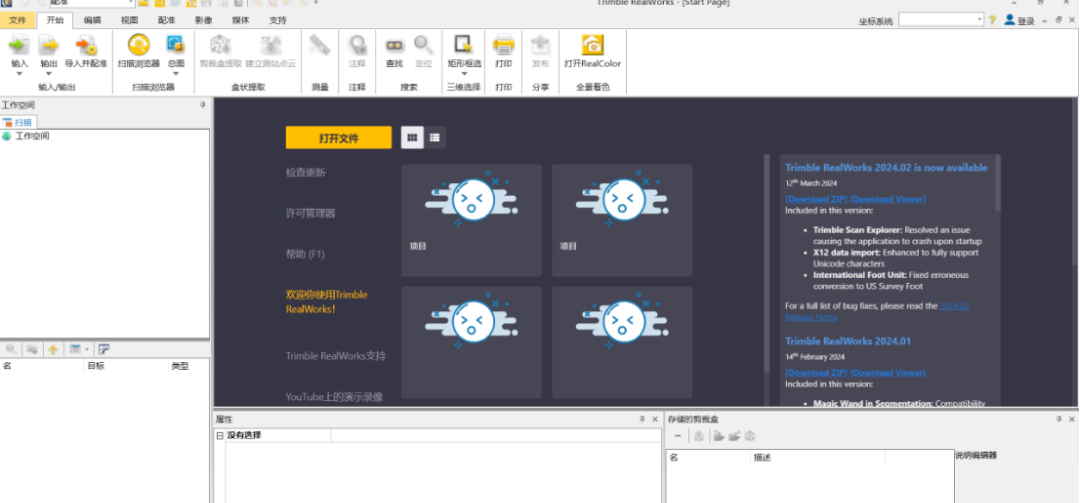

Trimble RealWorks專門為點云數據的處理和分析而設計。該軟件提供了一個完整點云數據處理解決方案，包含配準、分析、建模和創建、交付使用等全流程的功能模塊，幾乎可以兼容從任何來源得到的點云數據。

3.2項目流程

竣工測繪三維掃描一體化技術方案整體工作流程主要包括數據采集、數據處理、成果制作、成果提交。在現場踏勘后，進行儀器準備、竣工資料調閱等前期準備工作，利用架站式三維激光掃描設備進行外業數據采集，將獲取的點云數據進行拼接、點云去噪等處理；利用繪圖軟件分別繪制竣工平面圖、立面圖，并經質量檢查合格后提交成果。

3.1.1現場探勘

數據采集過程中，為了兼顧測繪精度與掃描效率，要在確保掃描無死角和測站間點云重疊度的同時，用盡量少的架站數來獲取掃描對象的更多信息。架站數量越多，會導致累計誤差增加，最終影響配準的誤差和成果精度。所以必須提前到現場進行探勘，大致了解掃描環境，盡可能的規劃最佳掃描路線，避免后期補測。

3.1.2點云數據采集

按照探勘時規劃的掃描路線，依次架站進行數據采集，利用架站多測的方式合理規避盲區，來獲取最全面的的數據。測站之間要求站與站之間必須有百分之四十以上的重疊率。掃描路線應盡量形成多個閉環，以確保相對位置準確，提高整體數據的拼接精度。

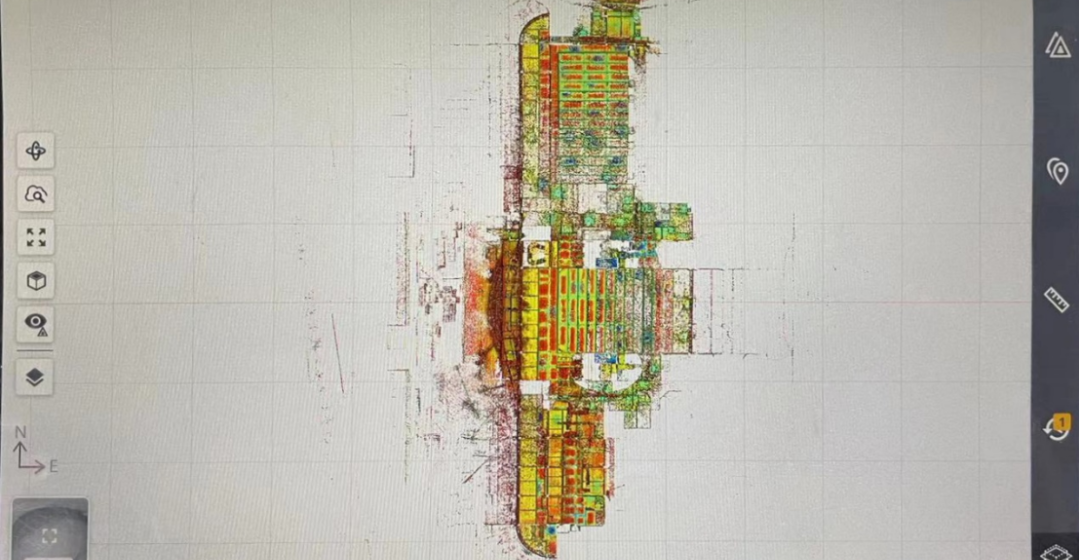

數據現場采集：

數據采集完成：

3.1.3數據處理

①數據配準精化：

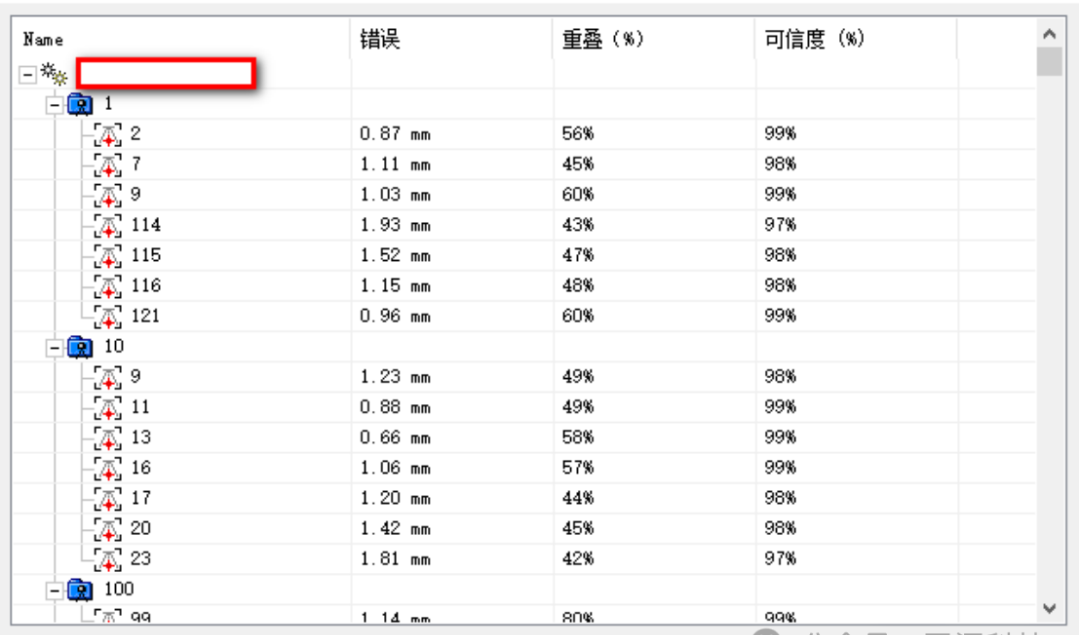

將Trimble X9外業獲取的完整點云數據，導入Trimble RealWorks 內業處理軟件進行點云數據的配準精化（外業掃描時利用平板電腦已將所有掃描的數據進行配準完成）一鍵精化后檢查配準報告。

②點云優化：

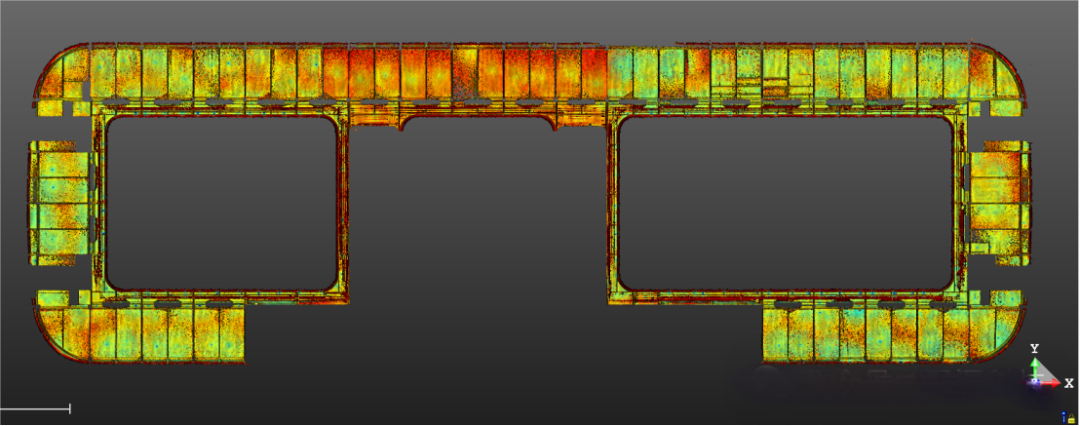

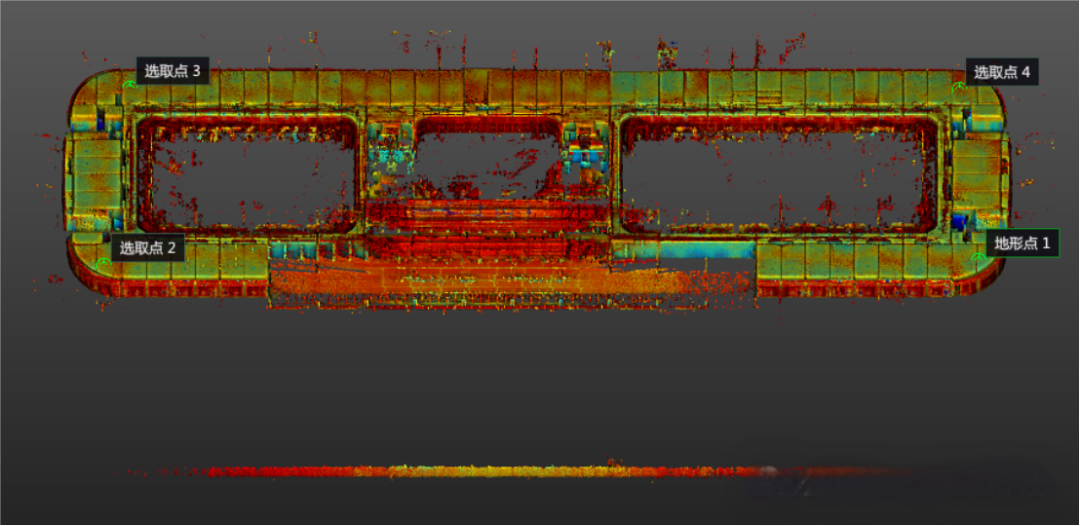

配準完成后對點云數據進行去噪、擺正、取樣等優化處理，節省存儲空間，提高后續內業成果輸出的效率和準確性。

③成果生產：
基于點云數據進行碰撞分析、三維比較，進行問題點篩查，數據生產完成經質檢合格之后提交給用戶。

結論

隨著建筑工程的不斷發展，建筑測量技術也不斷更新?lián)Q代。未來Trimble X9三維激光掃描儀在建筑工程竣工測量中的應用將會更加廣泛。近年來，國內外相關研究機構已經開始研究基于Trimble X9三維激光掃描儀的智能測量系統，未來將會出現更智能化、自動化的建筑工程測量系統。同時，隨著云計算、大數據、AI人工智能等技術的發展Trimble X9三維激光掃描儀在建筑工程測量中的應用將會更加普及化和深入化。

Trimble X9 三維激光掃描儀作為新型建筑測量工具，在建筑工程竣工測量中的應用已經越來越廣泛。它具有高精度、高效率、高質量、非接觸式測量和便攜等優點，可以滿足現代建筑工程的復雜要求。隨著技術的不斷更新?lián)Q代，Trimble X9 三維激光掃描儀在未來的發展中將會更加廣泛和深入。
