三維掃描在建筑行業應用綜述

建筑，指人工建筑而成的資產，包括房屋和構建物兩大類。房屋是指供人居住、工作、學習、生產、經營、娛樂、儲藏物品以及進行其他社會活動的工程建筑。與建筑物有區別的是構筑物，構建物指房屋以外的工程建筑，如圍墻、道路、水壩、水井、隧道、水塔、橋梁和煙囪等。根據羅馬時代的建筑家維特魯威所著的現存最早的建筑理論書《建筑十書》的記載，建筑具備用（utilitas，實用）、強（firmitas，堅固）、美（venustas，美觀）的特點。

隨著社會的快速發展，許多高層建筑，標志性建筑崛地而起，而這些建筑特點多傾向于高層及異形。
傳統的測量方式面對這些建筑有精度低，效率低，難度大的缺點，而三維激光掃描技術可以彌補這些缺陷，相對于傳統測量有較大的優勢。

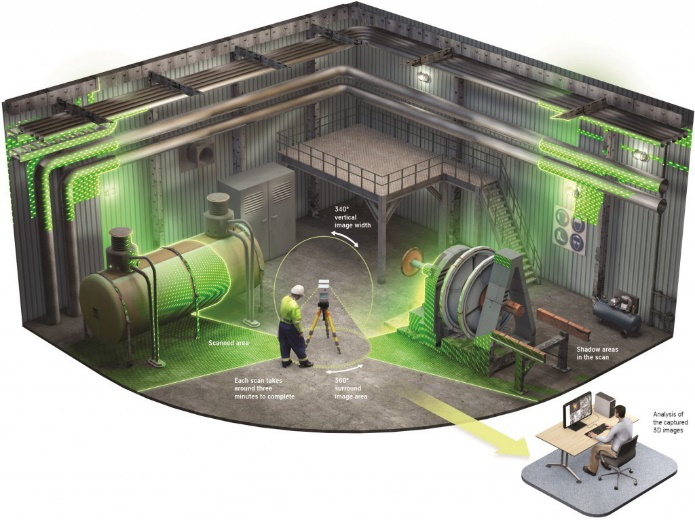

三維激光掃描是一種先進的全自動高精度立體掃描技術，該技術又被稱作“實景復制技術”，它是利用光學測距的原理，通過記錄被測物體表面大量的密集的點的三維坐標、反射率和紋理等信息，可快速?gòu)?fù)建出被測目標的三維模型及線、面、體等各種制圖數據。三維激光掃描系統可以密集地大量獲取目標對象的數據點，相對于傳統的單點測量，三維激光掃描儀獲取的數據由大量離散的點組成，三維激光掃描儀采集的數據稱之為 “點云”，即大量、高密度的被掃描主體的各種反射信息，其屬性信息主要由掃描點的點位坐標，反射強度和灰度信息三部分組成。

在建筑行業的應用主要為以下方向:

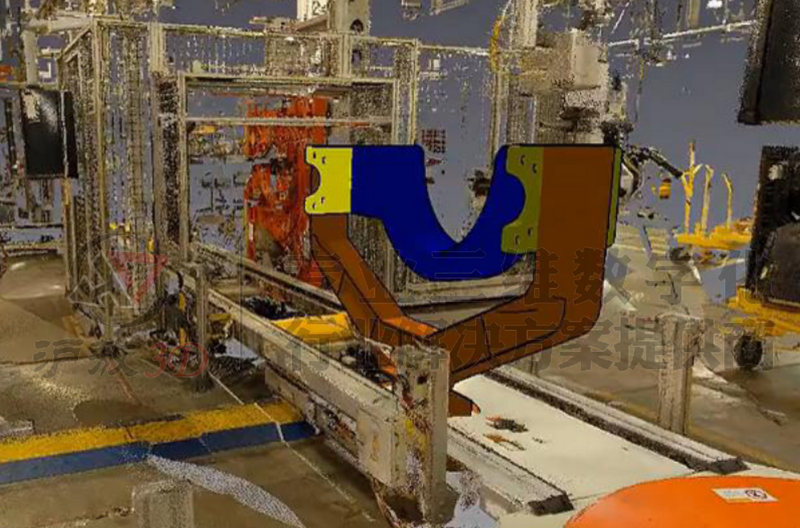

1、施工現場規劃

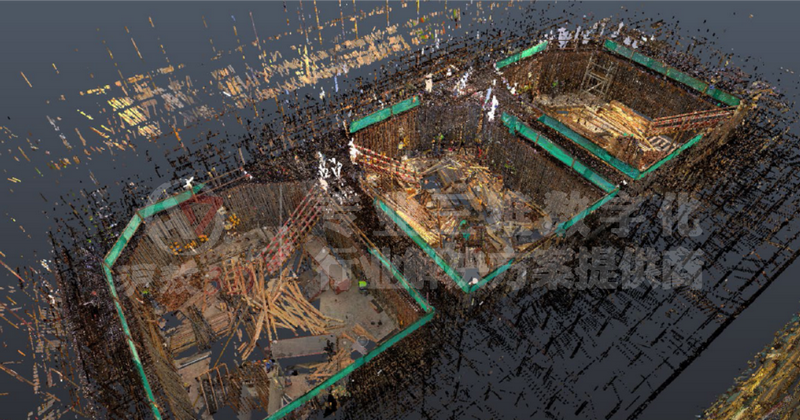

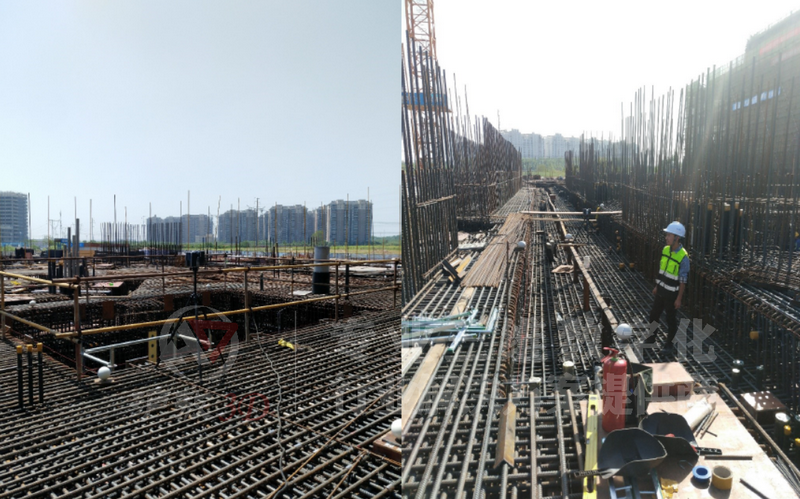

通過三維激光掃描技術，可以實時獲取建筑施工現場實際情況，把點云數據與設計圖紙（BIM模型）連接起來，即時指導場地管理，施工組織規劃，物流進場計劃，施工進度計劃等。

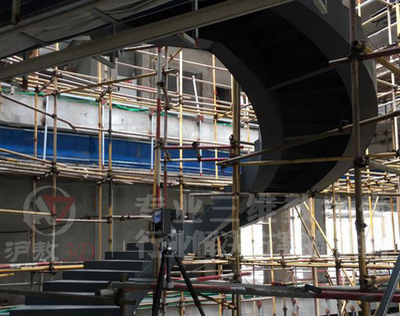

2、鋼結構生產與施工

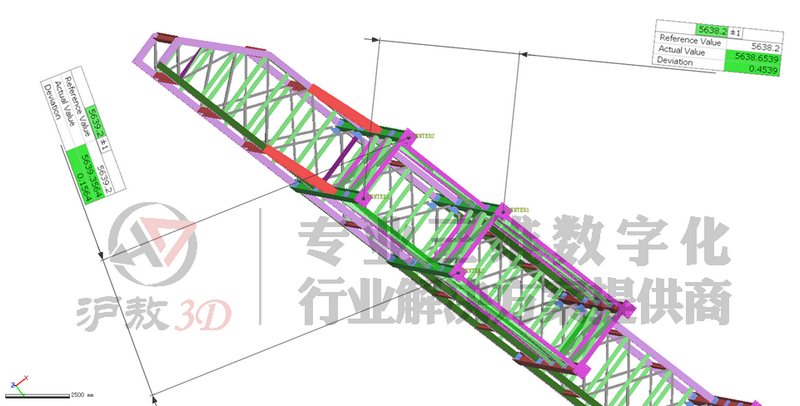

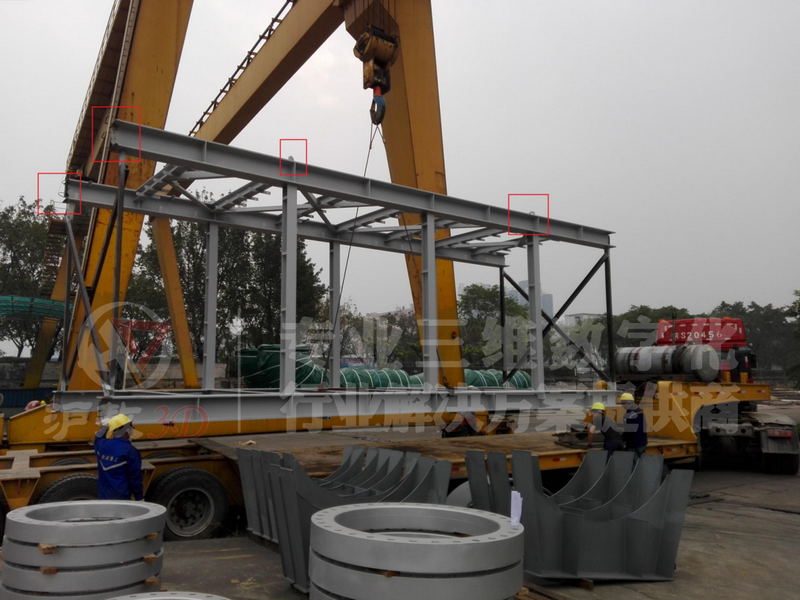

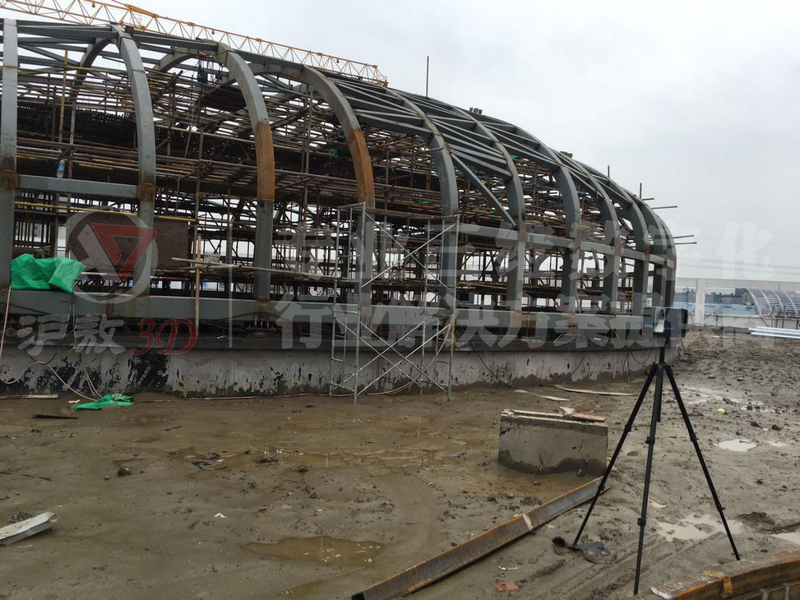

利用三維激光掃描技術，可以對建筑中很多巨型桁架，不規則彎管，或者更加復雜的異形鋼構件分別進行掃描，然后再進行在計算機里進行預拼裝，預拼裝合格，再把鋼構件運到施工現場進行焊接與吊裝。

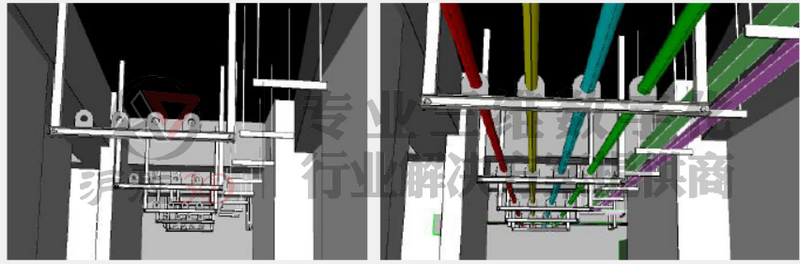

3、機電管線設計與更新 3D掃描+BIM技術相結合，以現場實際情況為基礎進行機電管線的深化設計，消除管線的硬碰撞、軟碰撞問題，減少在施工階段可能存在的返工的可能性，利用碰撞優化后的三維管線方案，進行施工交底、施工模擬，保證施工進度。

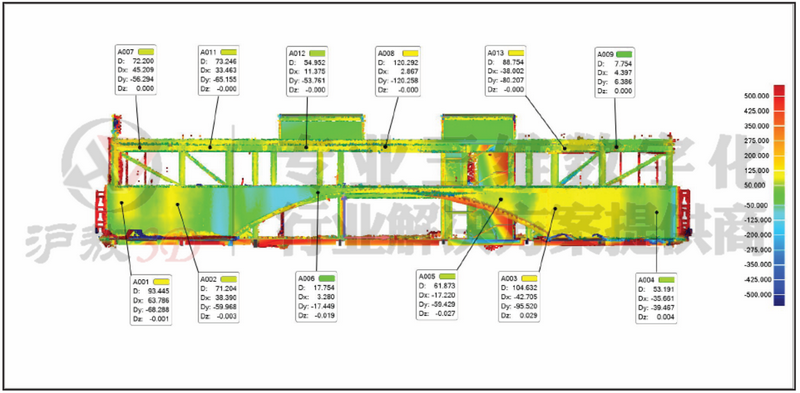

4、墻面、地面平整度檢測 通過三維掃描技術采集建筑施工過程中墻面平整度、地面平整度等施工質量重要檢測的指標，進行快速檢查并形成長久的可追溯的質量檢查文件便于對項目進行管理。

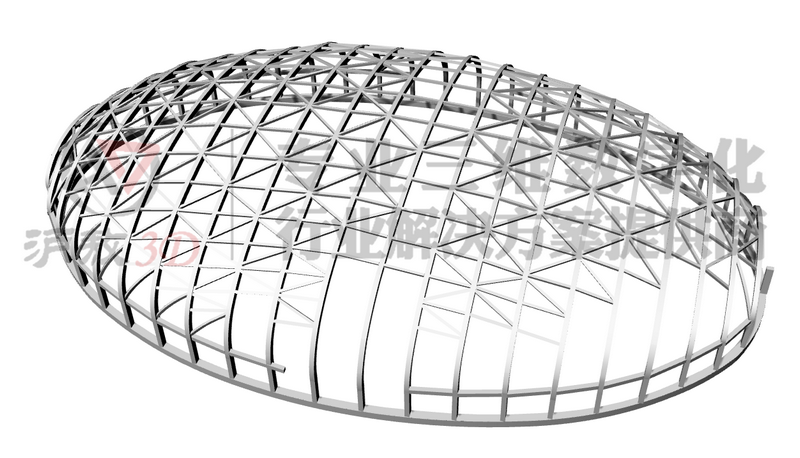

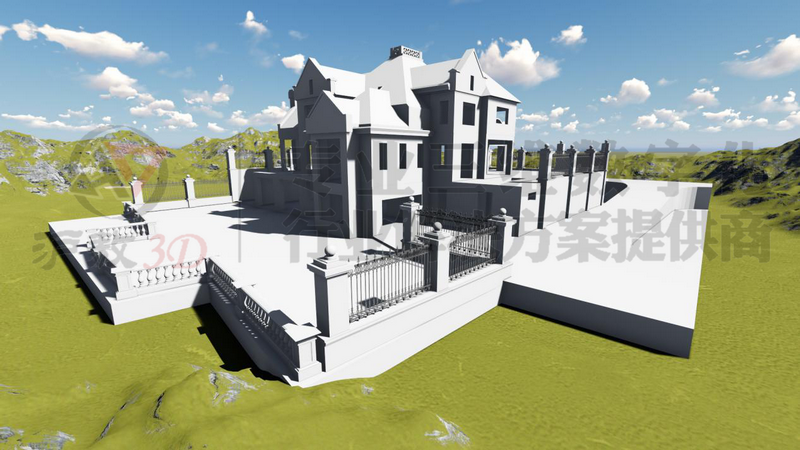

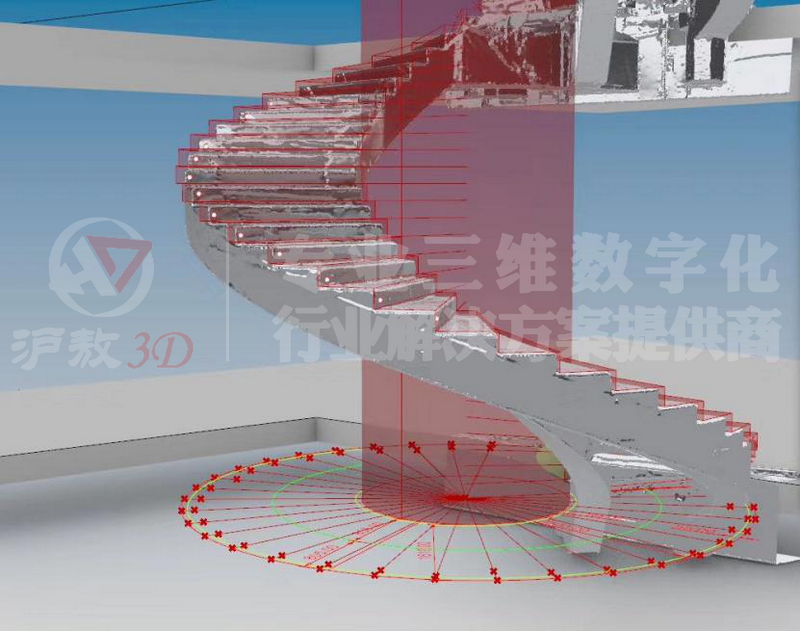

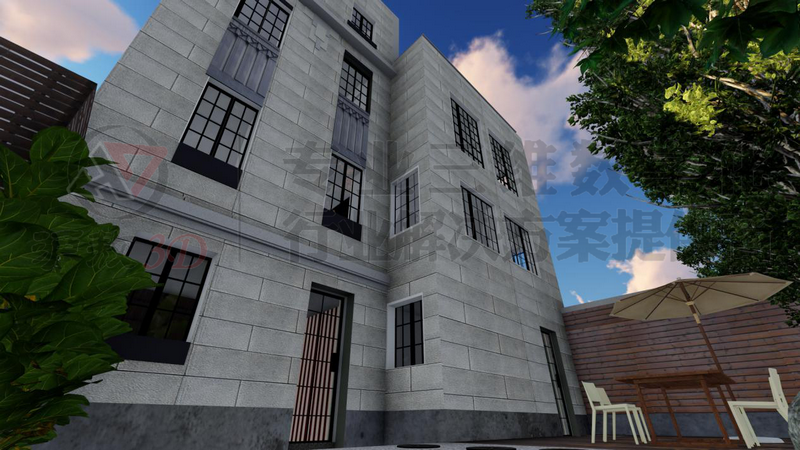

5、逆向建模存檔通過三維激光掃描儀進行快速掃描和逆向建模，對于沒有完整的竣工圖紙/模型的老舊建筑，可以快速通過軟件生成模型實例。


6、竣工模型的驗證施工單位以點云文件為基礎來修改竣工模型，對于每個模型修改部分，承包方需要明確每一個模型變更的點云依據，并有相應存檔文件。監理單位可以直接拿施工單位的點云數據，抽樣考核驗收。


7、機電虛擬安裝隨著B(niǎo)IM技術的深入應用，對于復雜的的機電空間我們習慣應用預制加工來減少現場安裝時間，但是前期粗放式施工和經常性的設計變更，往往會給我們帶來一些麻煩，我們可以通過實景復制技術快速采集，并依據現場的真實數據進行預制加工的設計和安裝，可以大大減少人員成本并且提高施工進度。

8、建筑裝飾設計依據 機電專業和裝飾行業進入施工現場首先進行的首件事就是建筑結構的復合，隨著B(niǎo)IM技術的成熟，可以通過三維激光掃瞄技術快速進行現場數據復合。把設計模型導入到點云處理軟件里，也可以把點云導入到設計軟件里進行對比分析，為下一步的設計施工提供良好的數據支撐。
